亚稳态

亚稳态即电路正常工作时，信号值不是稳定的0或1（最关键的是，在“信号被采样”时，不是稳定的0或1）

跨时钟域情形下，亚稳态是不能避免的，但是其影响可以被尽可能消除。

两种跨时钟域同步的情形（CLKA –> CLKB）

对于某些跨时钟域信号，仅需要保证时钟域B采到的值准确，不需要保证采到时钟域A的每个值
- 比如异步FIFO中的格雷码计数器，可以采丢一些值，但不能采错
对于某些跨时钟域信号，既需要保证时钟域B采到的值准确，也需要保证采到时钟域A的每个值
- 这种情形下要求带反压，时钟域B还没采到，时钟域A下的值就不许变化（ACK机制）

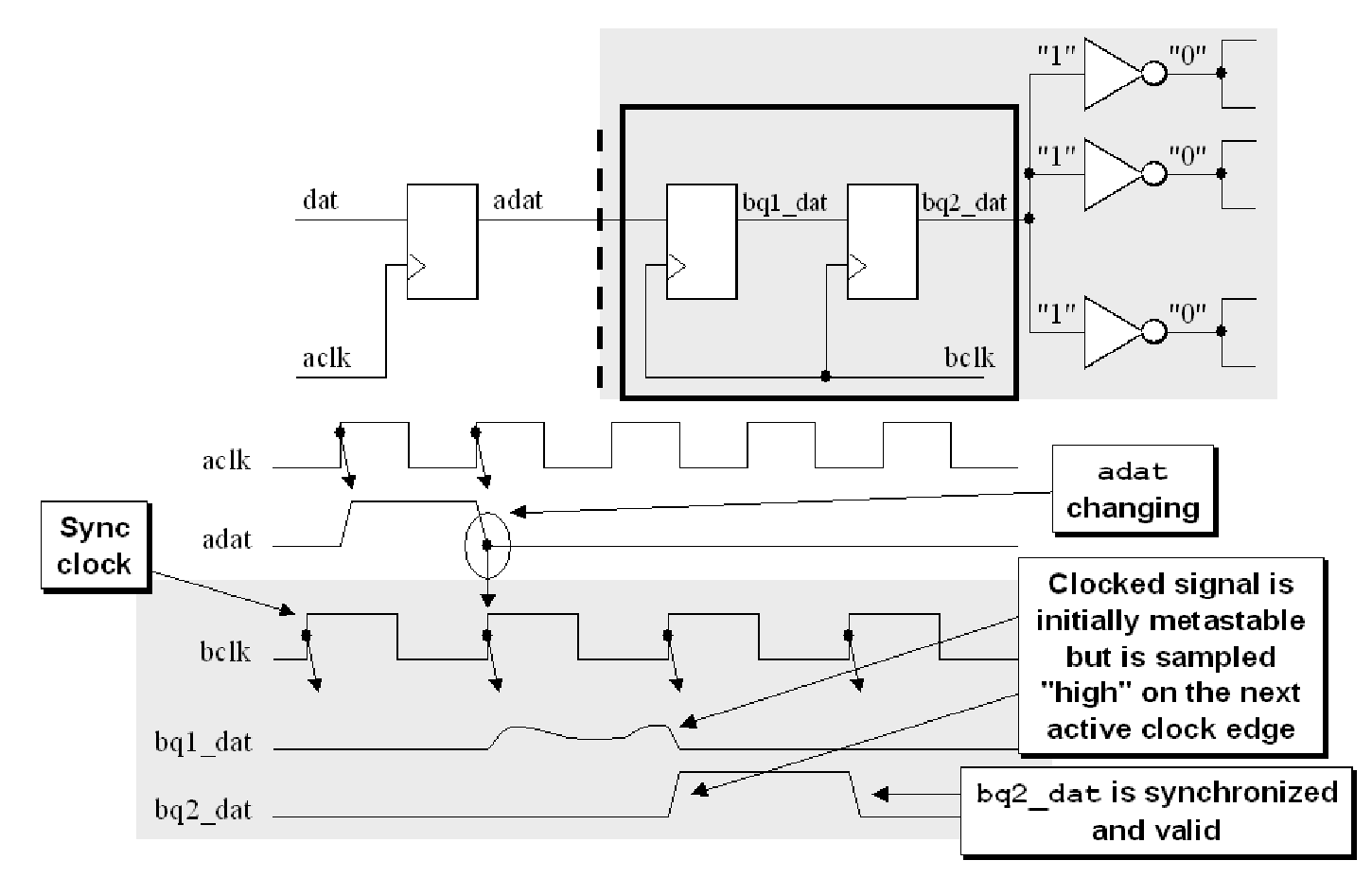

最简单的同步器：Two flip-flop synchronizer

同步器的第一个触发器把aclk域的adat采样到bclk域，等足足一个周期，由第二个触发器采样到稳定、正确的信号给到bclk域的内部模块（其实就是赌一个周期内采样到的信号可以稳定下来）（数据变化的时间离被时钟采样的时间越近，采样到的数据所需的稳定时间越长，two flip-flop synchronizer同步失败的可能性也越高，即MTBF越低）

MTBF—-mean time before failure

MTBF指：信号跨越CDC边界时平均多长时间会出现一个failure

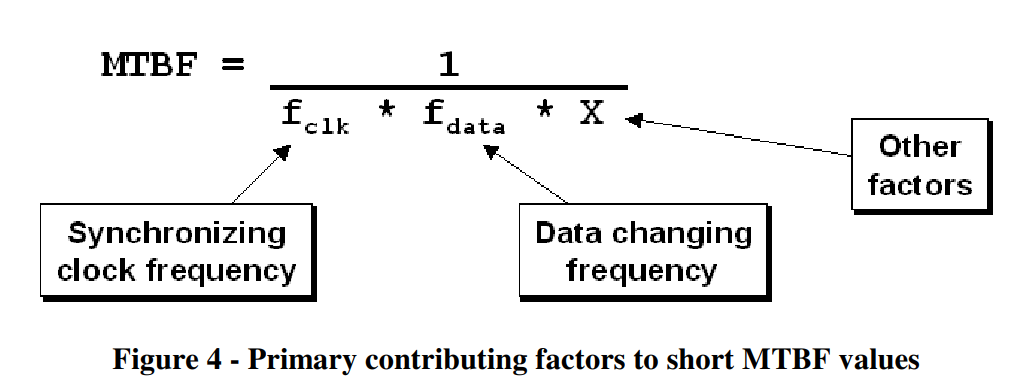

synchronizer的MTBF主要与两个因素有关。一个是bclk时钟的频率，频率越高，MTBF越短；另一个是待采样数据变化的速度，变化速度越快，MTBF越短

–> 高速设计中，MTBF更短

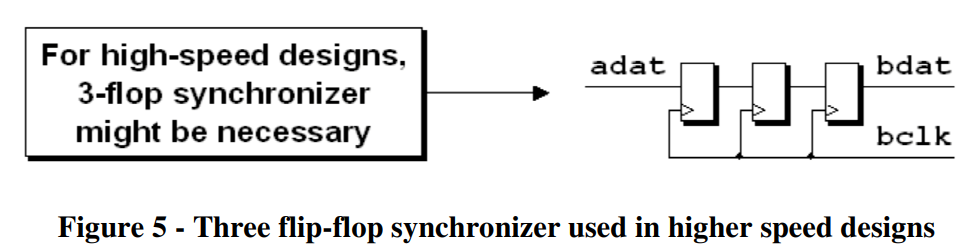

three flip-flop synchronizer

在超高速设计中，两个flip-flop不够同步，可以选用three flip-flop synchronizer。

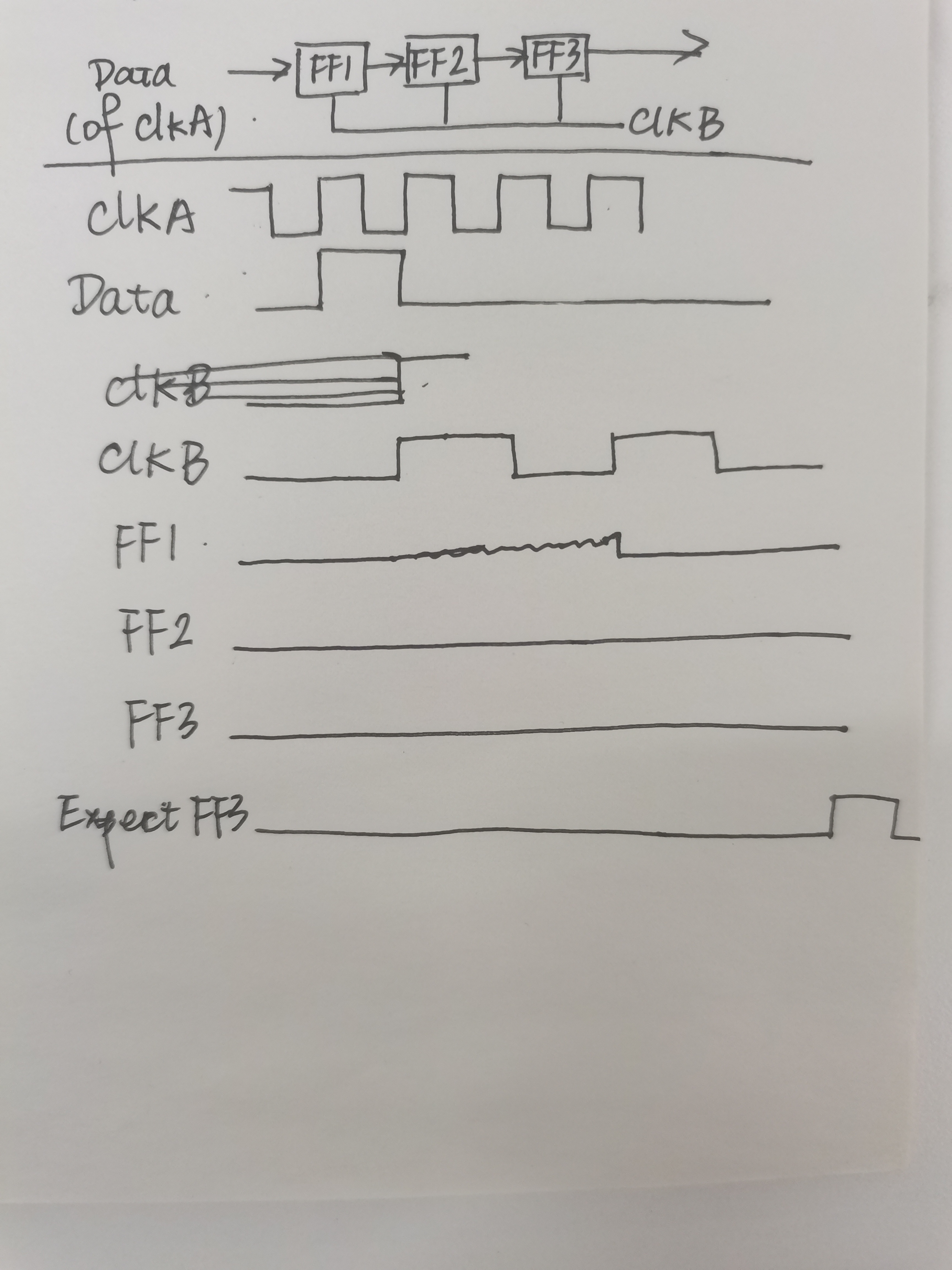

思考：如果数据变化很快，那三个触发器也不管用，因为FF1采样到的数据还没稳定下来，就采样到了变化的数据。如下图。

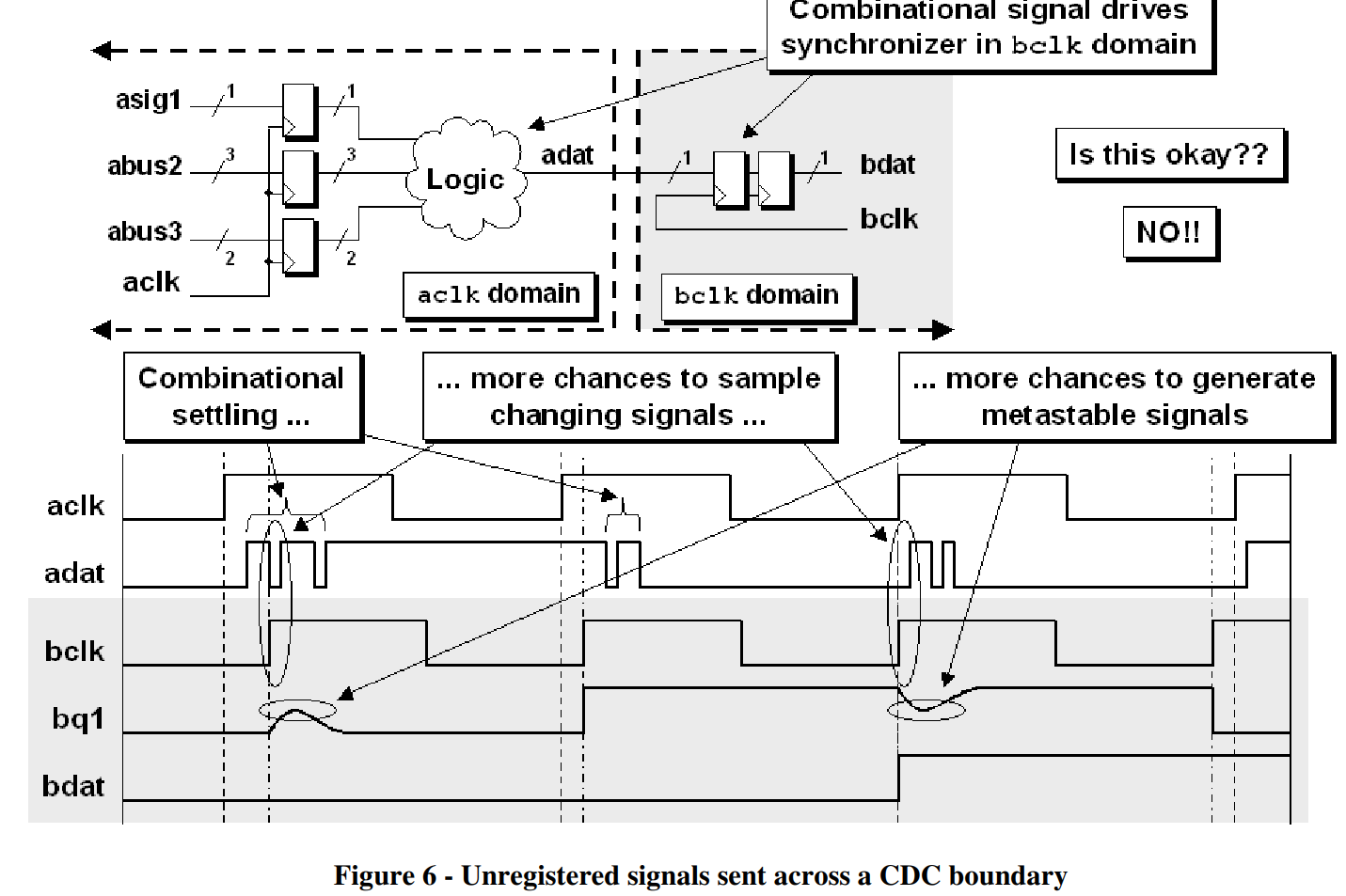

为什么需要在aclk域预先将要CDC的signal给registered一下

因为如果不registered一下，暴露给bclk域的就有可能是不稳定的组合逻辑（即：组合逻辑的输出还没稳定下来， combinational settling process），这样bclk域可能采到不稳定的组合逻辑

通过在aclk域sync一下要CDC的信号，其实等价于降低了bclk看到的数据变化的频率，也即提高了MTBF

快时钟域（aclk） –> 慢时钟域（bclk）的方法（不允许漏采时）

两种办法：

开环的方法：无ack，信号保持稳定至少bclk的三个时钟沿（three edge requirement）
- 优势：比闭环的方法快
- 劣势：给bclk域的工程设计带来难度(不确定bclk域能采到几个周期的信号)
闭环的方法：有ack
- 优势：稳定，非常安全
- 劣势：慢

问题：为什么信号要保持稳定至少bclk三个时钟沿的时间？

一个时钟沿肯定不行

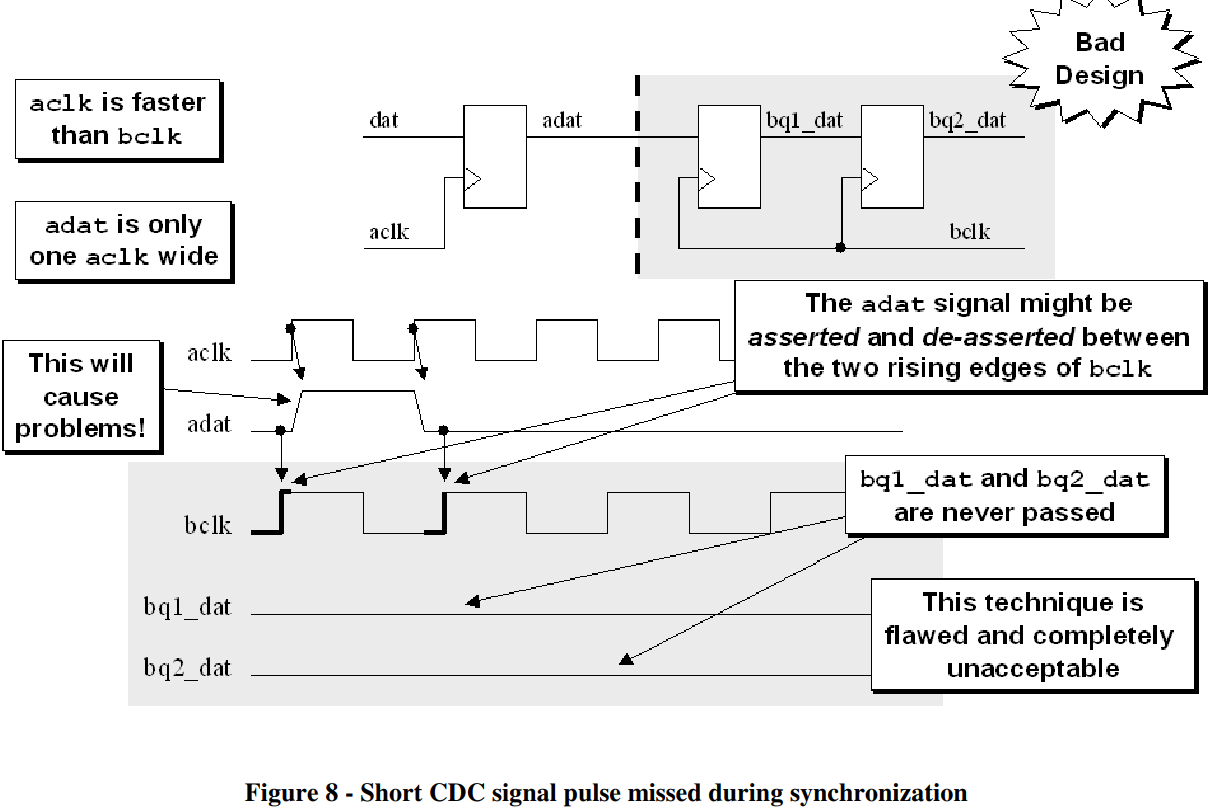

如果保持稳定两个bclk时钟沿的时间，可能出现：信号两次变化的时间刚好是bclk两次翻转的时间的状况，从而导致漏采，如下图。

所以最少保持3个时钟沿，比较可靠

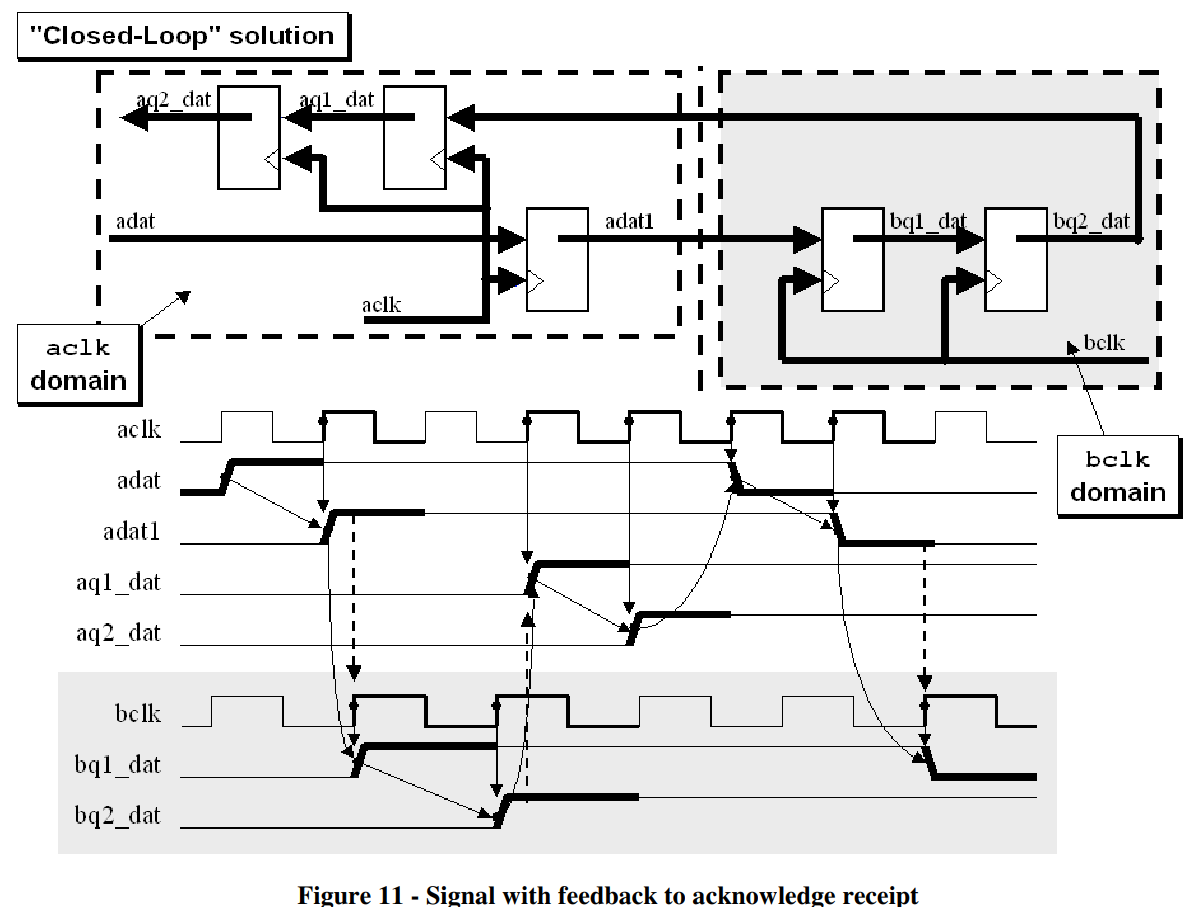

闭环的方法：有ack

发adat过去，对面收到后原封不动送回来（也就是aclk–> bclk，bclk –> aclk，跨两次时钟域），检测到adat和aq2_dat一致，才允许adat变化

多bit跨时钟域会遇到的问题

多比特之间信号不同步，一方面是设计上信号通路的长度不一致；另一方面是工艺的波动。这两方面导致不同比特可能被bclk的不同rising edge或falling edge采到，从而导致bclk域的功能错误。

多bit跨时钟域的三种方法

多比特合成一比特，然后再跨时钟域
- aclk域中要跨时钟域的信号能合成则合成：比如aclk时钟域中有信号C和D，bclk时钟域需要C&D，这个时候应该选择在aclk域先合成C&D，再将C&D传送至bclk时钟域
多bit数据直传（不加任何fifo），加一位单比特控制位去跨时钟域
格雷码传输多bit

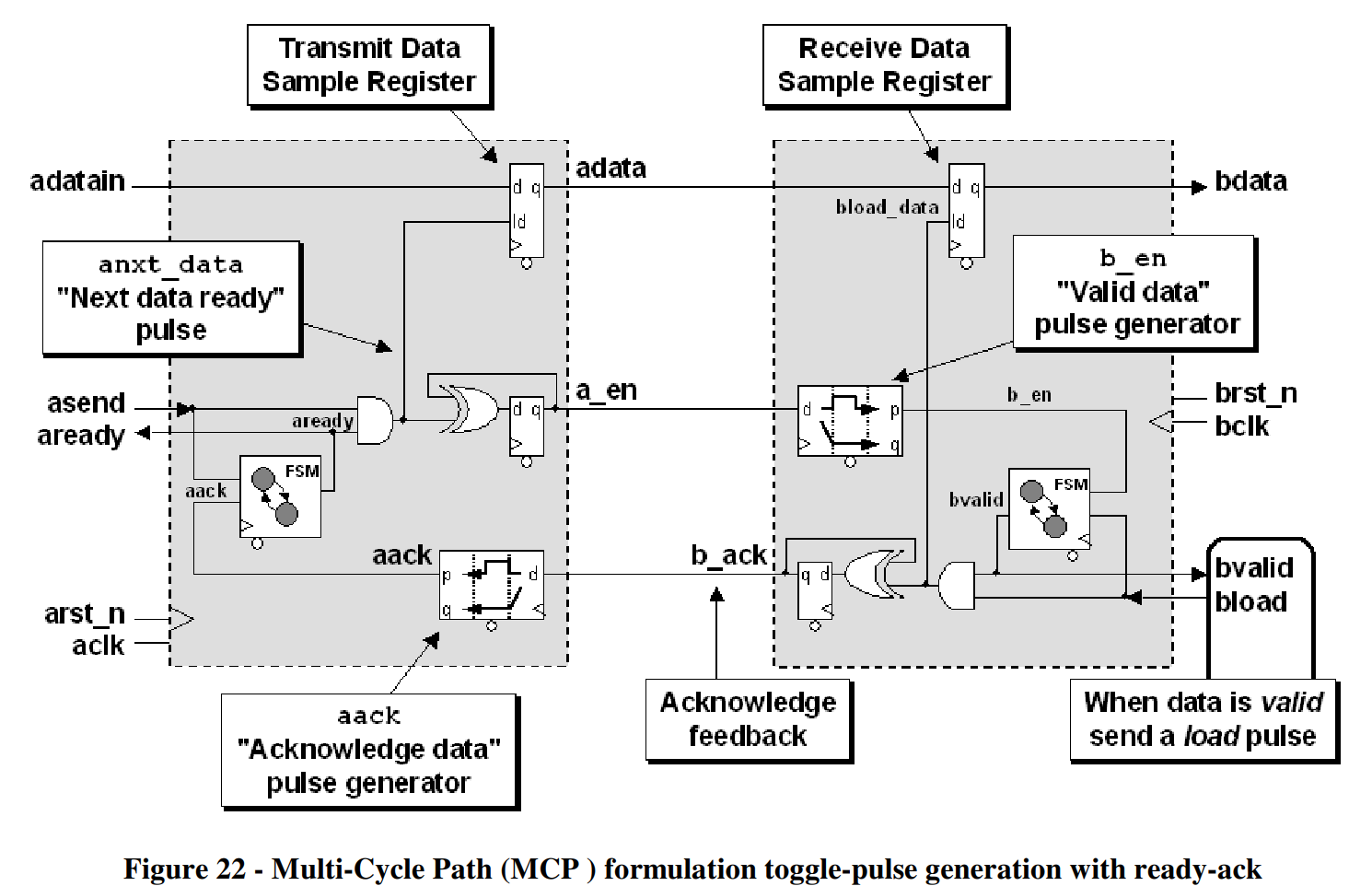

多bit数据直传，加1位控制位去跨时钟域

比如要发adatain到右边的时钟域。

在上一笔传输完成之后（aready拉高）之后，与adatain同时到来的asend拉高Transmit Data Sample Register的load，指示adatain可以直传到adata（没有任何fifo）。

bclk域此时不采样adata，就晾在那里，等a_en（电平信号）通过一个pulse generator生成了一个脉冲并且bclk域准备好接收的时候产生bvalid，进而产生bload，将data采样。由此完成data的传输。

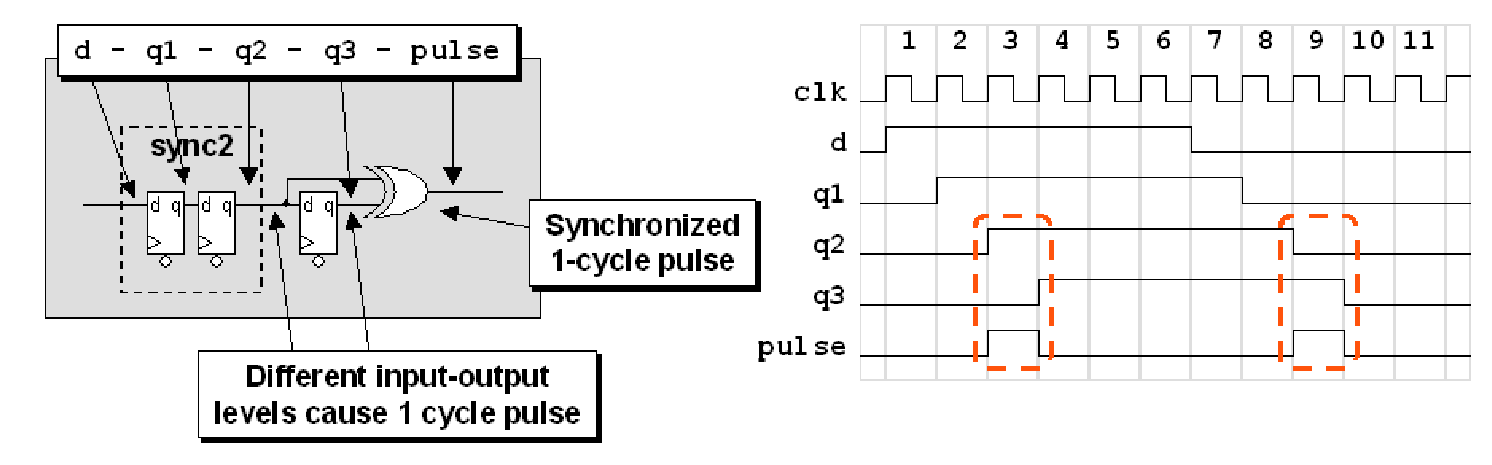

（上述这个pulse generator其实就是寄存器打两拍后面再加一个跳变沿检测器（异或门），如下图）

之后bclk域产生back，同样经过一个pulse generator（寄存器打两拍后面再加一个跳变沿检测器（异或门））回到aclk域，经过一个状态机，释放bready，从而允许adatain改变，也就允许了下一笔传输的发生。

这个结构很安全，一方面，给了多bit数据很多个时钟周期去满足跨时钟域的采样要求（让这些数据等使能信号跨完时钟域再走完状态机，很漫长）。另一方面，有ack机制，很安全。

格雷码和binary的互转

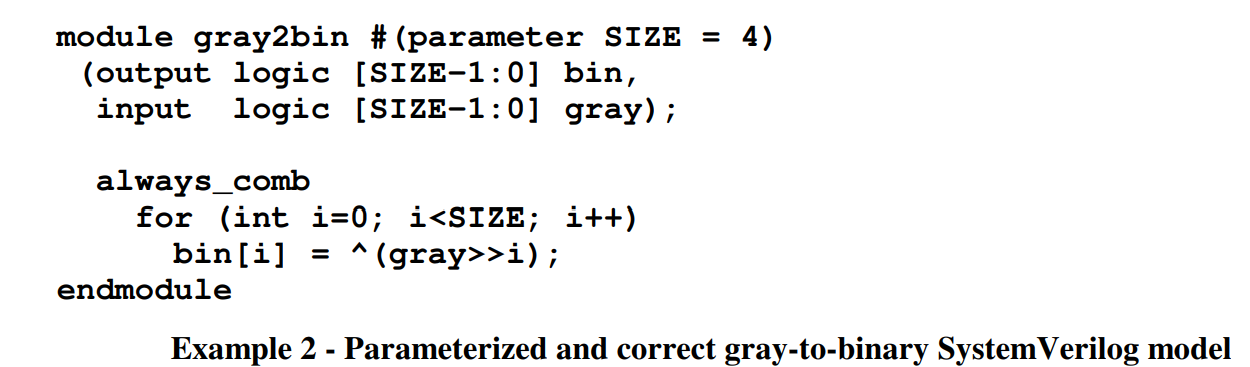

格雷码转二进制

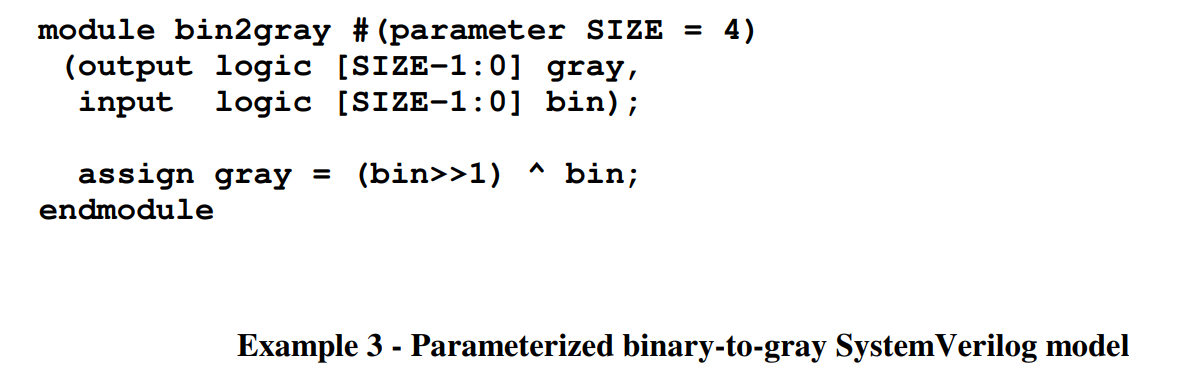

二进制转格雷码

异步FIFO

参考知乎

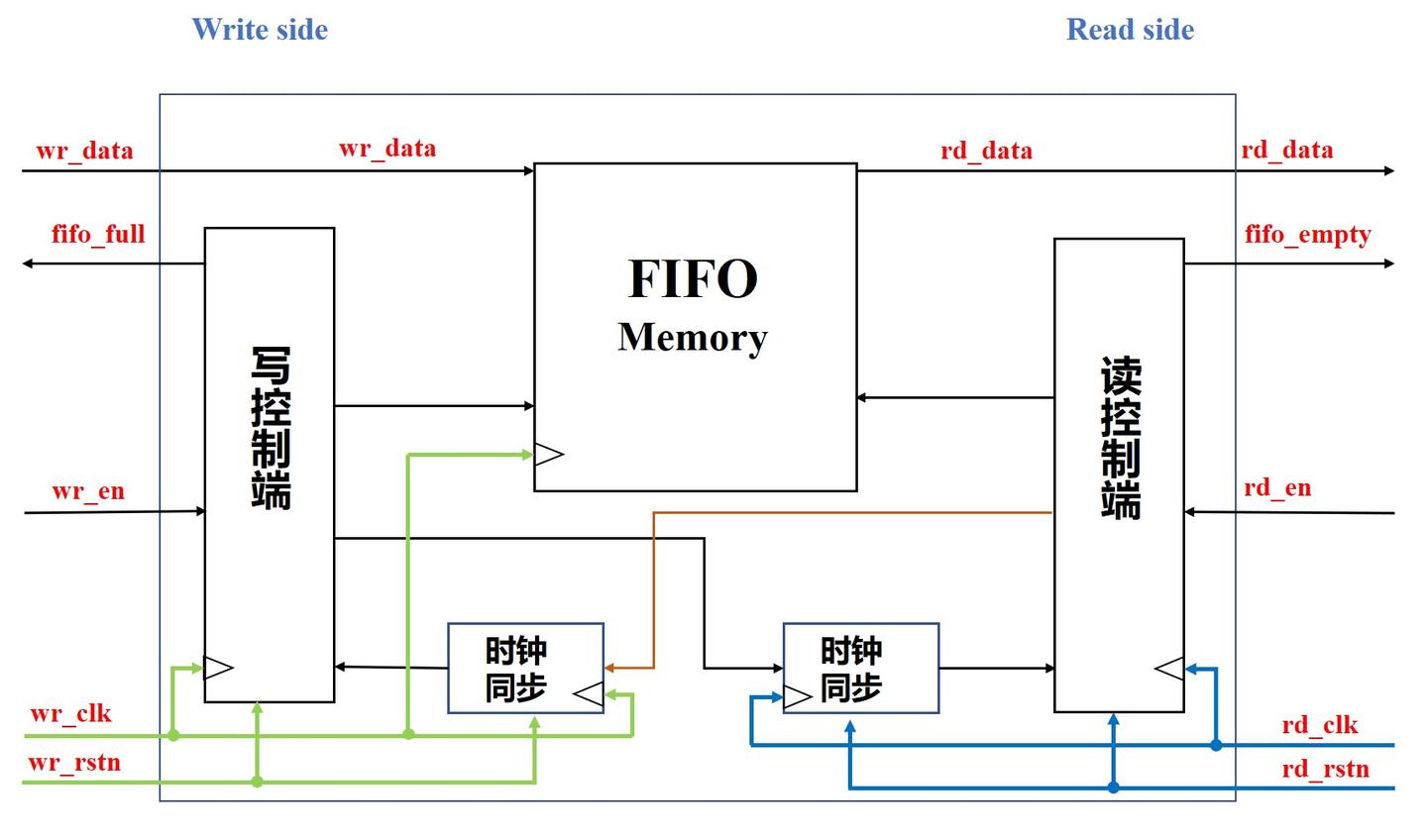

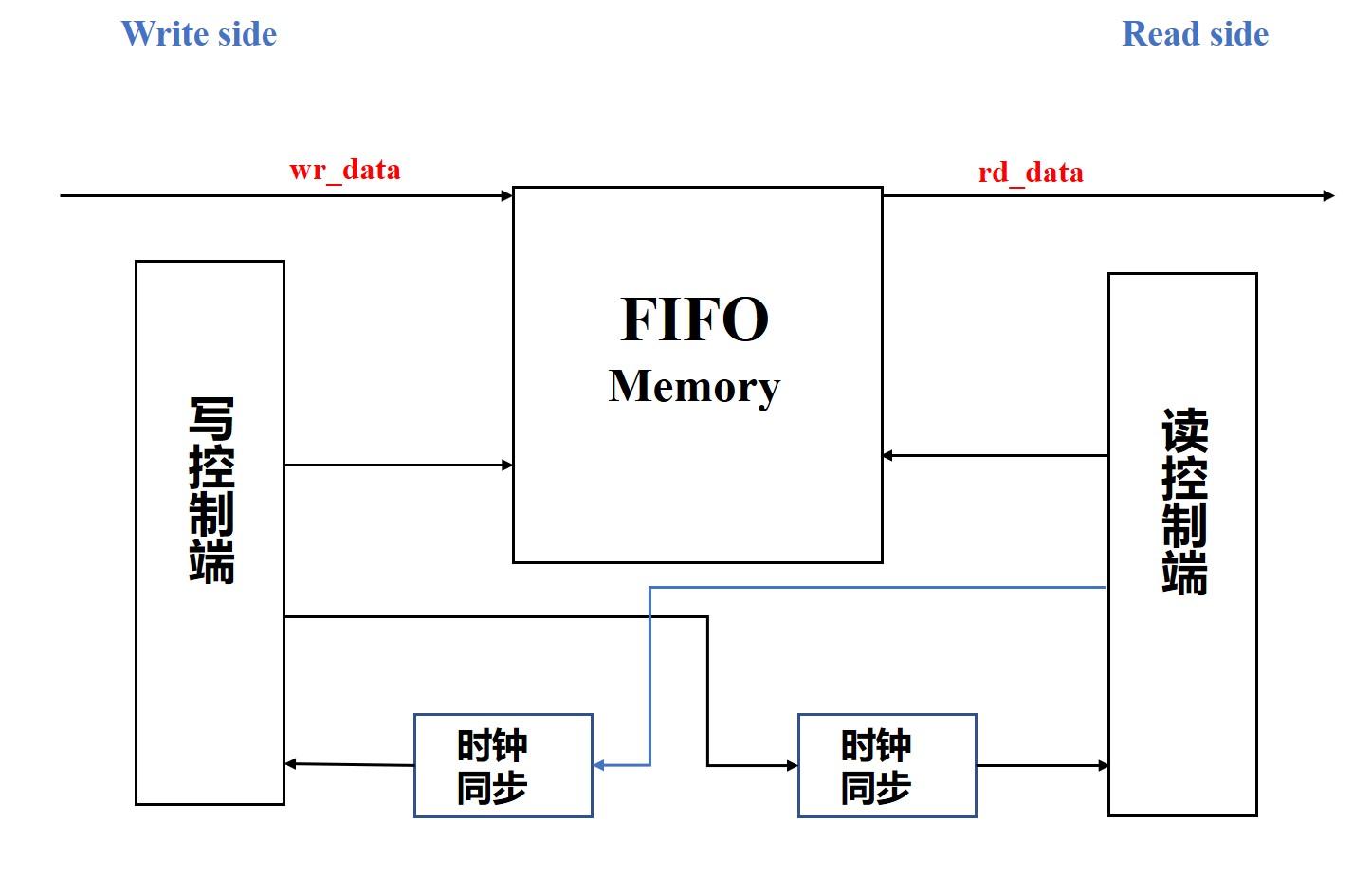

异步FIFO内部的大体框图

异步FIFO主要由五部分组成：写控制端、读控制端、FIFO Memory和两个时钟同步端

写控制端用于判断是否可以写入数据读控制端用于判断是否可以读取数据 FIFO Memory用于存储数据两个时钟同步端用于将读写时钟进行同步处理

介绍完内部结构，我们在和基本接口图做个联动

刚才说过，读/写控制端用于判断能否写入/读取数据，判断能否写入/读取数据关键在于：

写操作时，写使能有效且FIFO未满
读操作时，读使能有效且FIFO未空

因此两个使能信号和空满判断信号都连接到控制端上

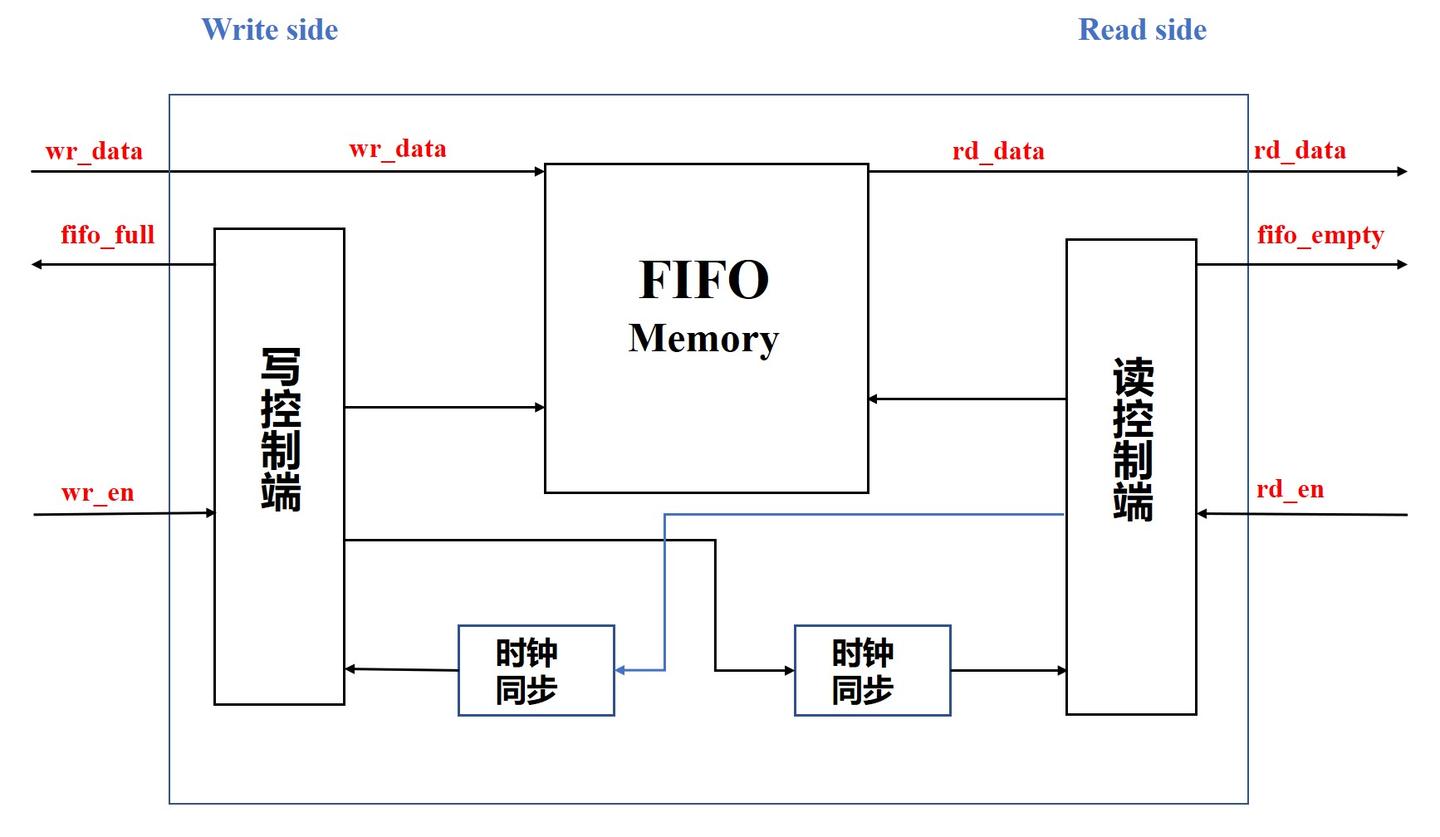

最后我们再加上时钟信号和复位信号

这便是完整的异步FIFO简化框图

2 空满判断

在同步FIFO篇中，我们给出了两个判断空满状态的图

并且也有指出，读空状态可以理解为读地址指针追上写地址指针，写满状态可以理解为写地址指针再次追上读地址指针

在同步FIFO中，因为读写都是在同一个时钟信号下进行的，因此两个地址指针可以直接进行比较

但在异步FIFO中，读写是在不同的时钟信号下进行的，因此在进行比较之前，应当先进行跨时钟与同步

在时钟同步之前，我们应当先将二进制地址转换为格雷码，因为格雷码相邻的两个状态之间，只有1 bit数据发生翻转

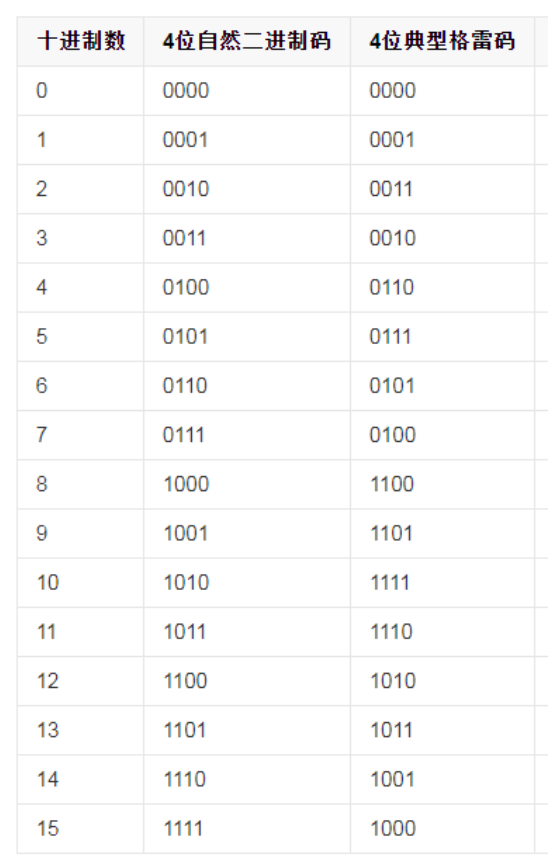

下面给出二进制数与格雷码的对照图

上面也有说到，读指针追上写指针是读空，写指针再次追上读指针是写满，为了便于理解，我们做一个环形图

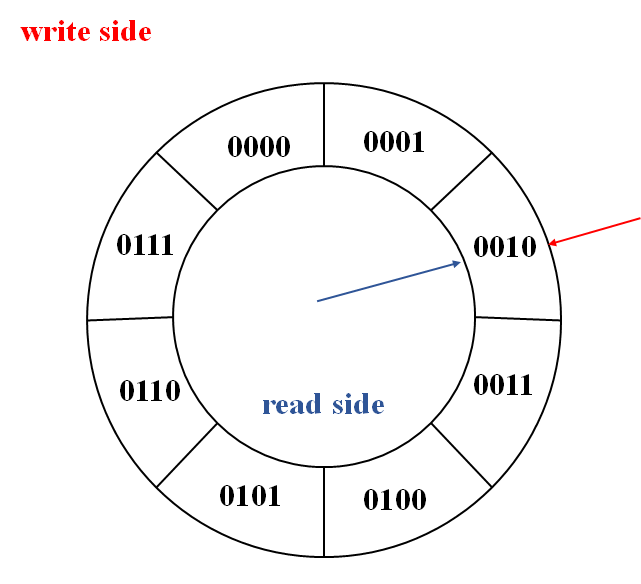

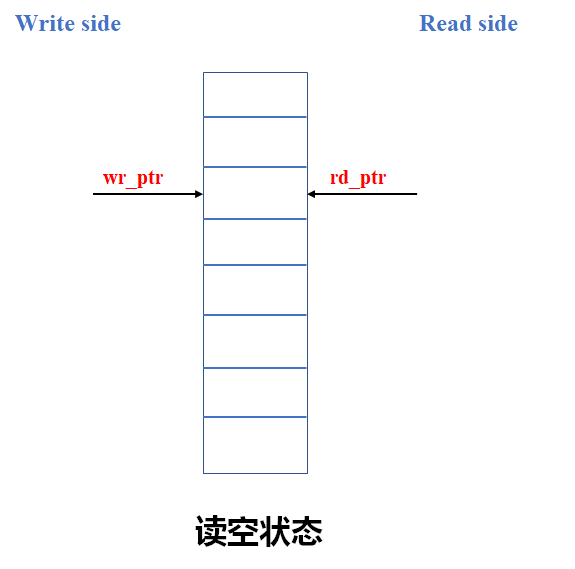

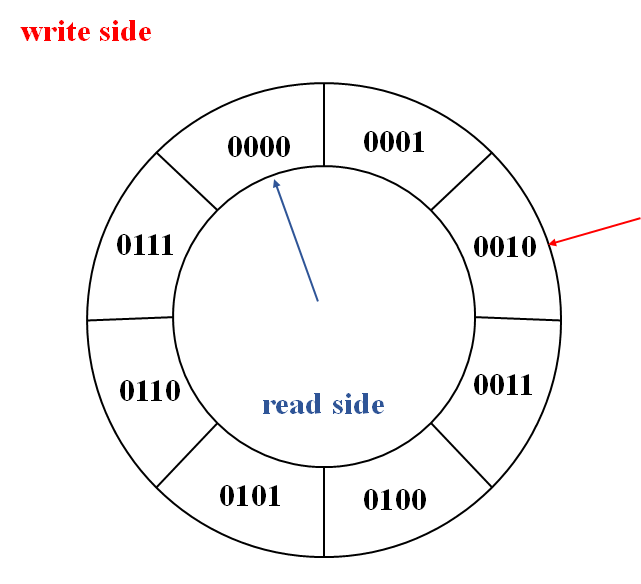

假设内圈为读，外圈为写，读空时是读写指针应当指向同一个地址，就像这样

此时，读地址应当和写地址完全相同，就以0010为例，0010的格雷码为0011，可以看出对于读空状态，无论是二进制还是格雷码均是所有位都相同

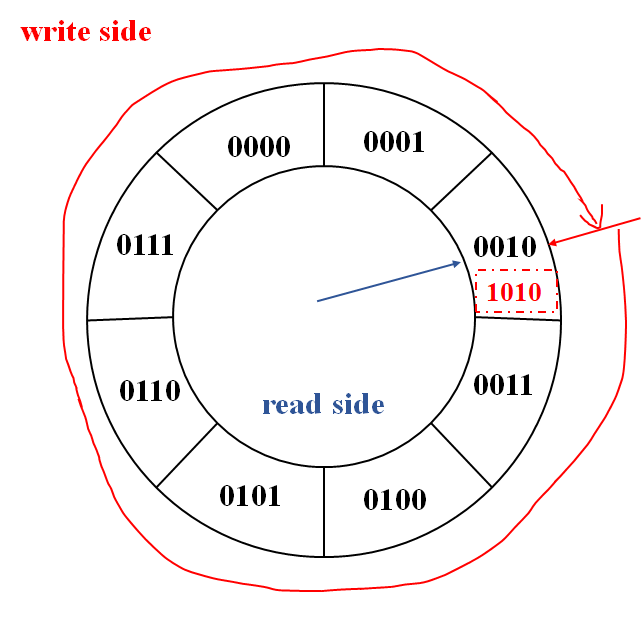

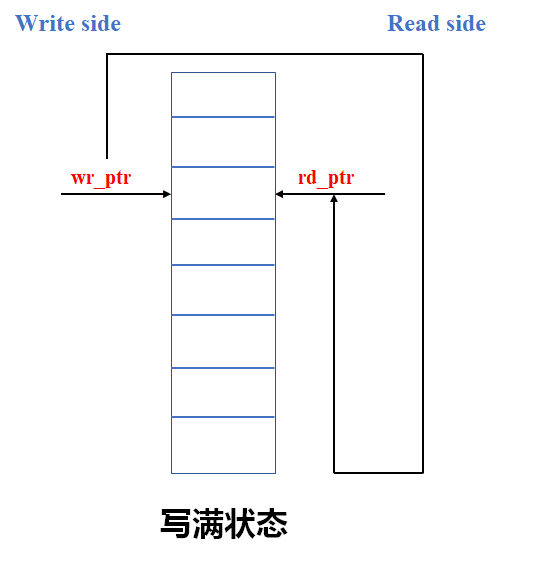

写满和读空略有不同，应当是下面这样

细心的小伙伴应该可以发现，上面在提到写满时，说的是写指针再次追上读指针，也就是说，写满时，写指针比读指针多走一圈，为了便于区分，将地址位宽从3 bit拓宽到4 bit，因此此时的写指针地址可以认为是1010

1010的格雷码是1111， 0010的格雷码是0011，对比两个格雷码是不是可以发现，此时高两位相反，低两位相同，这便是格雷码下写满的判断条件

Verilog中表示为

//写满判断
    always @ (posedge wr_clk or negedge wr_rstn) begin
        if(!wr_rstn)
            fifo_full <= 0;
        else if((wr_ptr_g[$clog2(DEPTH)] != rd_ptr_grr[$clog2(DEPTH)]) && (wr_ptr_g[$clog2(DEPTH) - 1] != rd_ptr_grr[$clog2(DEPTH) - 1]) && (wr_ptr_g[$clog2(DEPTH) - 2 : 0] == rd_ptr_grr[$clog2(DEPTH) - 2 : 0]))
            fifo_full <= 1;
        else
            fifo_full <= 0;
    end

    //读空判断
    always @ (posedge rd_clk or negedge rd_rstn) begin
        if(!rd_rstn)
            fifo_empty <= 0;
        else if(wr_ptr_grr[$clog2(DEPTH) : 0] == rd_ptr_g[$clog2(DEPTH) : 0])
            fifo_empty <= 1;
        else
            fifo_empty <= 0;
    end

3 时钟同步

在同步FIFO设计中，因为读写指针在同一个时钟下，因此可以直接进行比较

但在异步FIFO中，由于读写指针在不同的时钟下，因此需要将两个地址指针进行时钟同步操作

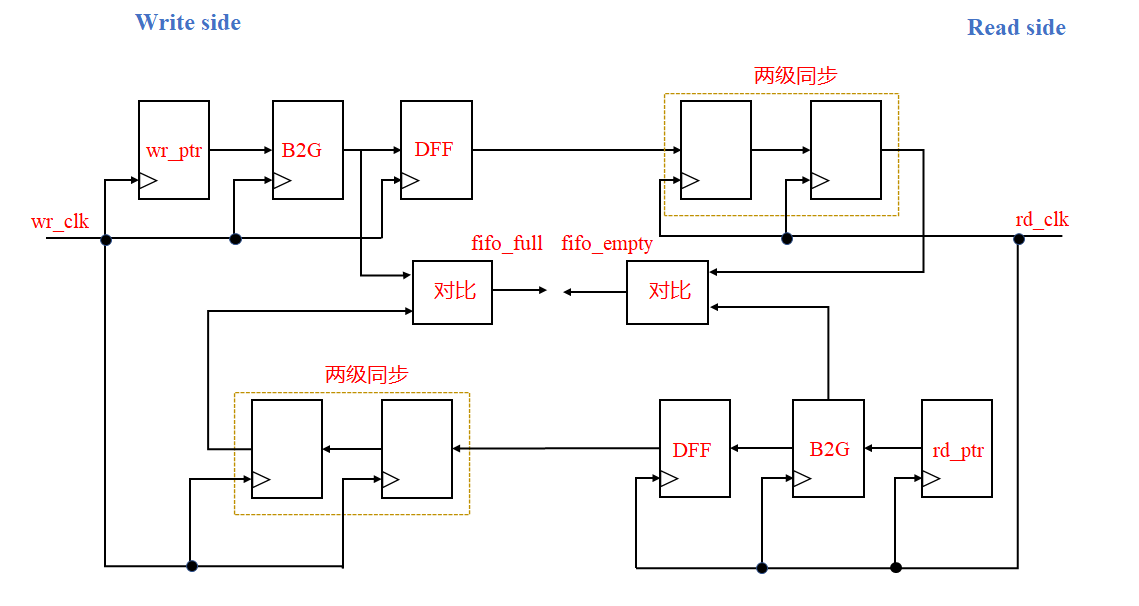

在异步FIFO中，常用的同步方法是两级同步打拍延迟，同步地址指针的大致过程如下：

写操作时，先将写地址指针转换成格雷码，然后通过两级同步（两级同步在读时钟下进行），将写地址指针同步到读时钟域下；读操作类似

根据这个过程图，也可以看出空满判断的方式：

写满在写时钟下判断，将写地址指针的格雷码与同步过来的读地址指针格雷码进行比较，符合写满条件，即FIFO虚满
读空在读时钟下判断，将读地址指针的格雷码与同步过来的写地址指针格雷码进行比较，符合读空条件，即FIFO虚空

留意下，这里我说的是虚空/满，并不是输入错误哟，具体解释我放在文章最后，爱思考的朋友现在可以思考一下原因

下面给出时钟同步的Verilog代码

assign wr_ptr_g = wr_ptr ^ (wr_ptr >> 1);   //B2G
assign rd_ptr_g = rd_ptr ^ (rd_ptr >> 1);

//写指针同步到读时钟域
always @ (posedge rd_clk or negedge rd_rstn) begin
    if(!rd_rstn) begin
        wr_ptr_gr <= 0;
        wr_ptr_grr <= 0;
    end
    else begin
        wr_ptr_gr <= wr_ptr_g;
        wr_ptr_grr <= wr_ptr_gr;
    end
end

//读指针同步到写时钟域
always @ (posedge wr_clk or negedge wr_rstn) begin
    if(!wr_rstn) begin
        rd_ptr_gr <= 0;
        rd_ptr_grr <= 0;
    end
    else begin
        rd_ptr_gr <= rd_ptr_g;
        rd_ptr_grr <= rd_ptr_gr;
    end
end

4 异步FIFO设计

下面给出整体Verilog代码

module asy_fifo#(
    parameter   WIDTH = 8,
    parameter   DEPTH = 8
)(
    input   [WIDTH - 1 : 0] wr_data,
    input                   wr_clk,
    input                   wr_rstn,
    input                   wr_en,
    input                   rd_clk,
    input                   rd_rstn,
    input                   rd_en,
    output                  fifo_full,
    output                  fifo_empty,
    output  [WIDTH - 1 : 0] rd_data
);
    //定义读写指针
    reg [$clog2(DEPTH) : 0]  wr_ptr, rd_ptr;

    //定义一个宽度为WIDTH，深度为DEPTH的fifo
    reg [WIDTH - 1 : 0] fifo    [DEPTH - 1 : 0];

    //定义读数据
    reg [WIDTH - 1 : 0] rd_data;

    //写操作
    always @ (posedge wr_clk or negedge wr_rstn) begin
        if(!wr_rstn)
            wr_ptr <= 0;
        else if(wr_en && !fifo_full) begin
            fifo[wr_ptr] <= wr_data;
            wr_ptr <= wr_ptr + 1;
        end
        else
            wr_ptr <= wr_ptr;
    end

    //读操作
    always @ (posedge rd_clk or negedge rd_rstn) begin
        if(!rd_rstn) begin
            rd_ptr <= 0;
            rd_data <= 0;
        end
        else if(rd_en && !fifo_empty) begin
            rd_data <= fifo[rd_ptr];
            rd_ptr <= rd_ptr + 1;
        end
        else
            rd_ptr <= rd_ptr;
    end

    //定义读写指针格雷码
    wire [$clog2(DEPTH) : 0] wr_ptr_g;
    wire [$clog2(DEPTH) : 0] rd_ptr_g;

    //读写指针转换成格雷码
    assign wr_ptr_g = wr_ptr ^ (wr_ptr >>> 1);
    assign rd_ptr_g = rd_ptr ^ (rd_ptr >>> 1);


    //定义打拍延迟格雷码
    reg [$clog2(DEPTH) : 0] wr_ptr_gr, wr_ptr_grr;
    reg [$clog2(DEPTH) : 0] rd_ptr_gr, rd_ptr_grr;

    //写指针同步到读时钟域
    always @ (posedge rd_clk or negedge rd_rstn) begin
        if(!rd_rstn) begin
            wr_ptr_gr <= 0;
            wr_ptr_grr <= 0;
        end
        else begin
            wr_ptr_gr <= wr_ptr_g;
            wr_ptr_grr <= wr_ptr_gr;
        end
    end

    //读指针同步到写时钟域
    always @ (posedge wr_clk or negedge wr_rstn) begin
        if(!wr_rstn) begin
            rd_ptr_gr <= 0;
            rd_ptr_grr <= 0;
        end
        else begin
            rd_ptr_gr <= rd_ptr_g;
            rd_ptr_grr <= rd_ptr_gr;
        end
    end

    //声明空满信号数据类型
    reg fifo_full;
    reg fifo_empty;

    //写满判断
    always @ (posedge wr_clk or negedge wr_rstn) begin
        if(!wr_rstn)
            fifo_full <= 0;
        else if((wr_ptr_g[$clog2(DEPTH)] != rd_ptr_grr[$clog2(DEPTH)]) && (wr_ptr_g[$clog2(DEPTH) - 1] != rd_ptr_grr[$clog2(DEPTH) - 1]) && (wr_ptr_g[$clog2(DEPTH) - 2 : 0] == rd_ptr_grr[$clog2(DEPTH) - 2 : 0]))
            fifo_full <= 1;
        else
            fifo_full <= 0;
    end

    //读空判断
    always @ (posedge rd_clk or negedge rd_rstn) begin
        if(!rd_rstn)
            fifo_empty <= 0;
        else if(wr_ptr_grr[$clog2(DEPTH) : 0] == rd_ptr_g[$clog2(DEPTH) : 0])
            fifo_empty <= 1;
        else
            fifo_empty <= 0;
    end
endmodule

下面是tb

module asy_fifo_tb;
    parameter   width = 8;
    parameter   depth = 8;

    reg wr_clk, wr_en, wr_rstn;
    reg rd_clk, rd_en, rd_rstn;

    reg [width - 1 : 0] wr_data;

    wire fifo_full, fifo_empty;

    wire [width - 1 : 0] rd_data;

    //实例化
        asy_fifo myfifo (
            .wr_clk(wr_clk),
            .rd_clk(rd_clk),
            .wr_rstn(wr_rstn),
            .rd_rstn(rd_rstn),
            .wr_en(wr_en),
            .rd_en(rd_en),
            .wr_data(wr_data),
            .rd_data(rd_data),
            .fifo_empty(fifo_empty),
            .fifo_full(fifo_full)
        );


    //时钟
    initial begin
        rd_clk = 0;
        forever #25 rd_clk = ~rd_clk;
    end

    initial begin
        wr_clk = 0;
        forever #30 wr_clk = ~wr_clk;
    end

    //波形显示
    initial begin
        $fsdbDumpfile("wave.fsdb");
        $fsdbDumpvars(0, myfifo);
        $fsdbDumpon();
    end

    //赋值
    initial begin
        wr_en = 0;
        rd_en = 0;
        wr_rstn = 1;
        rd_rstn = 1;

        #10;
        wr_rstn = 0;
        rd_rstn = 0;

        #20;
        wr_rstn = 1;
        rd_rstn = 1;

        @(negedge wr_clk)
        wr_data = {$random}%30;
        wr_en = 1;

        repeat(7) begin
            @(negedge wr_clk)
            wr_data = {$random}%30;
        end

        @(negedge wr_clk)
        wr_en = 0;

        @(negedge rd_clk)
        rd_en = 1;

        repeat(7) begin
            @(negedge rd_clk);
        end

        @(negedge rd_clk)
        rd_en = 0;

        #150;

        @(negedge wr_clk)
        wr_en = 1;
        wr_data = {$random}%30;

        repeat(15) begin
            @(negedge wr_clk)
            wr_data = {$random}%30;
        end

        @(negedge wr_clk)
        wr_en = 0;

        #50;
        $finish;
    end

endmodule
