VC Spyglass 工具Lint检查默认使用的方法学说明位置

VC_STATIC_HOME/auxx/monet/tcl/GuideWare/soc/rtl_handoff/lint

VC_STATIC_HOME/auxx/monet/tcl/GuideWare/block/rtl_handoff/lint

VC Spyglass Lint检查时有哪些goal？

以block检查目标为例，有lint_rtl, lint_rtl_enhanced, lint_formal_aware_rtl, lint_dccompat, lint_formality等共10个默认的goal

Lint 各个goal主要检查内容是什么？

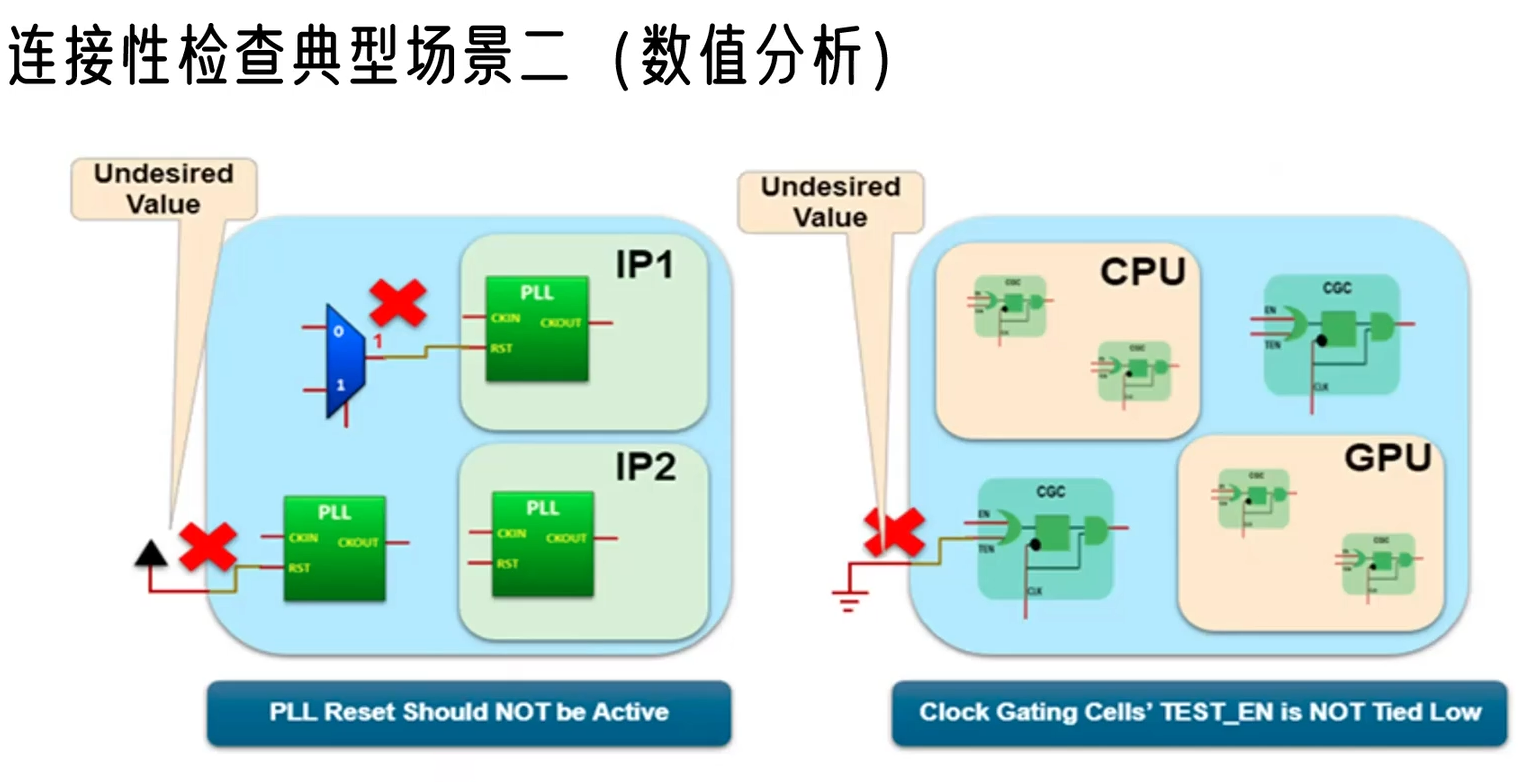

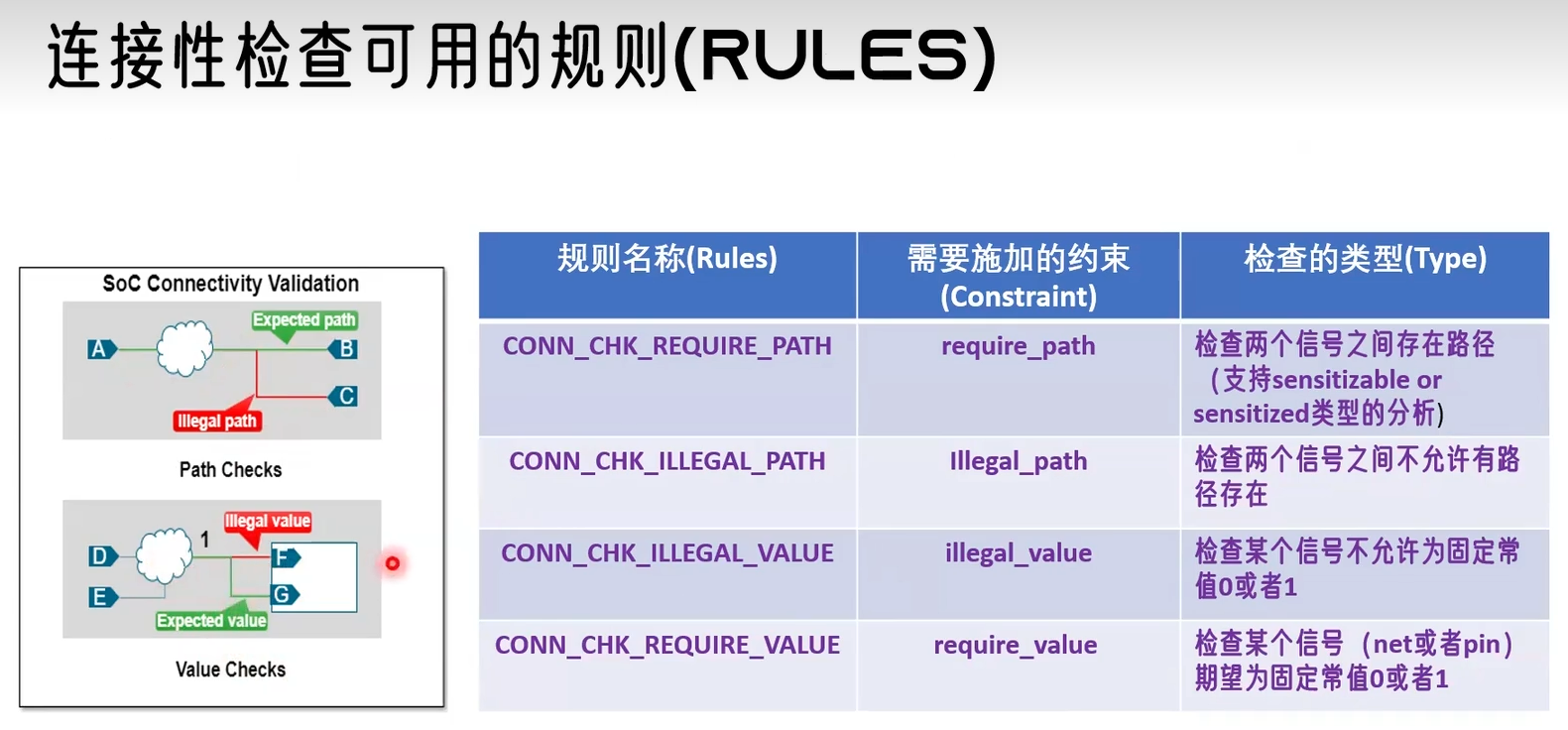

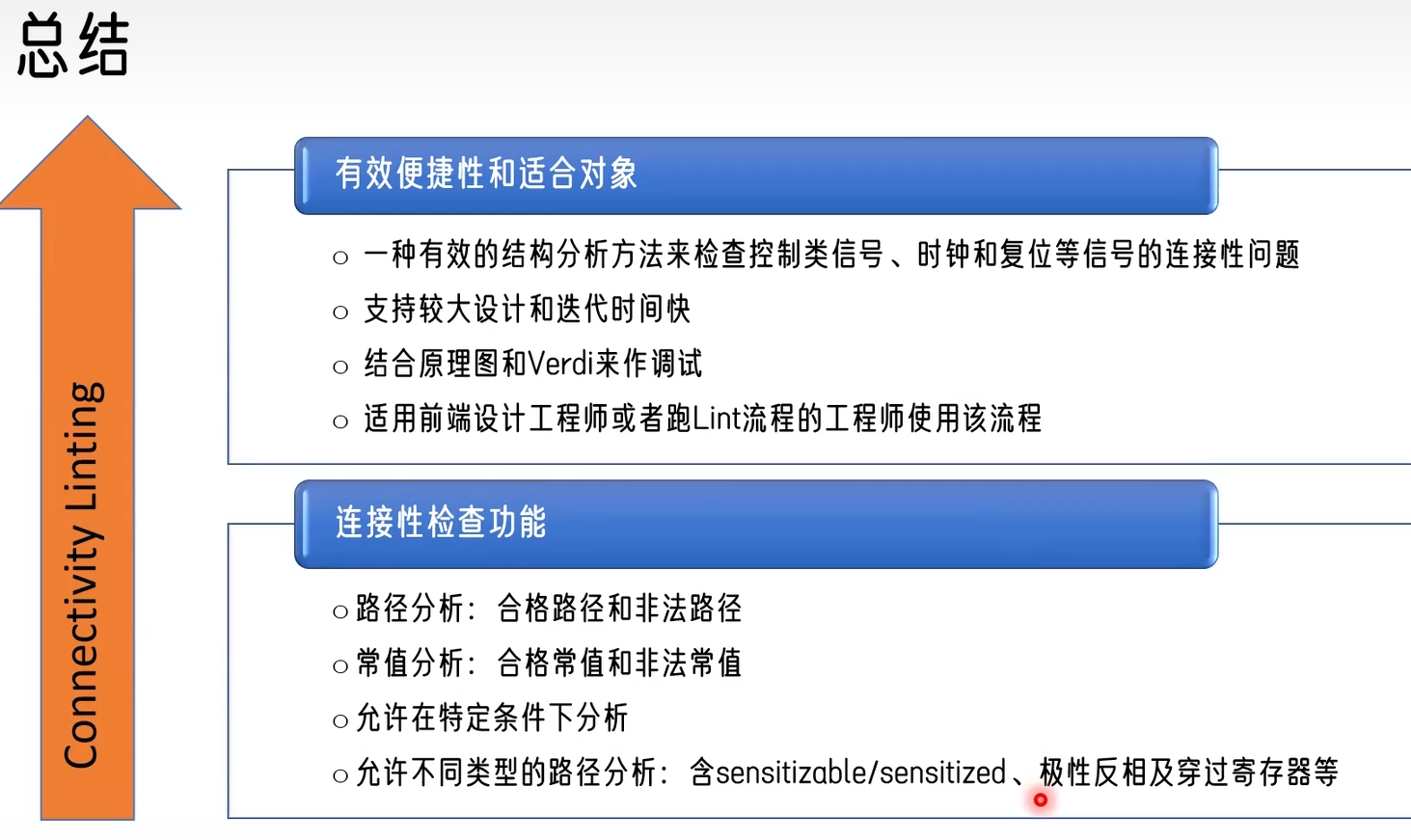

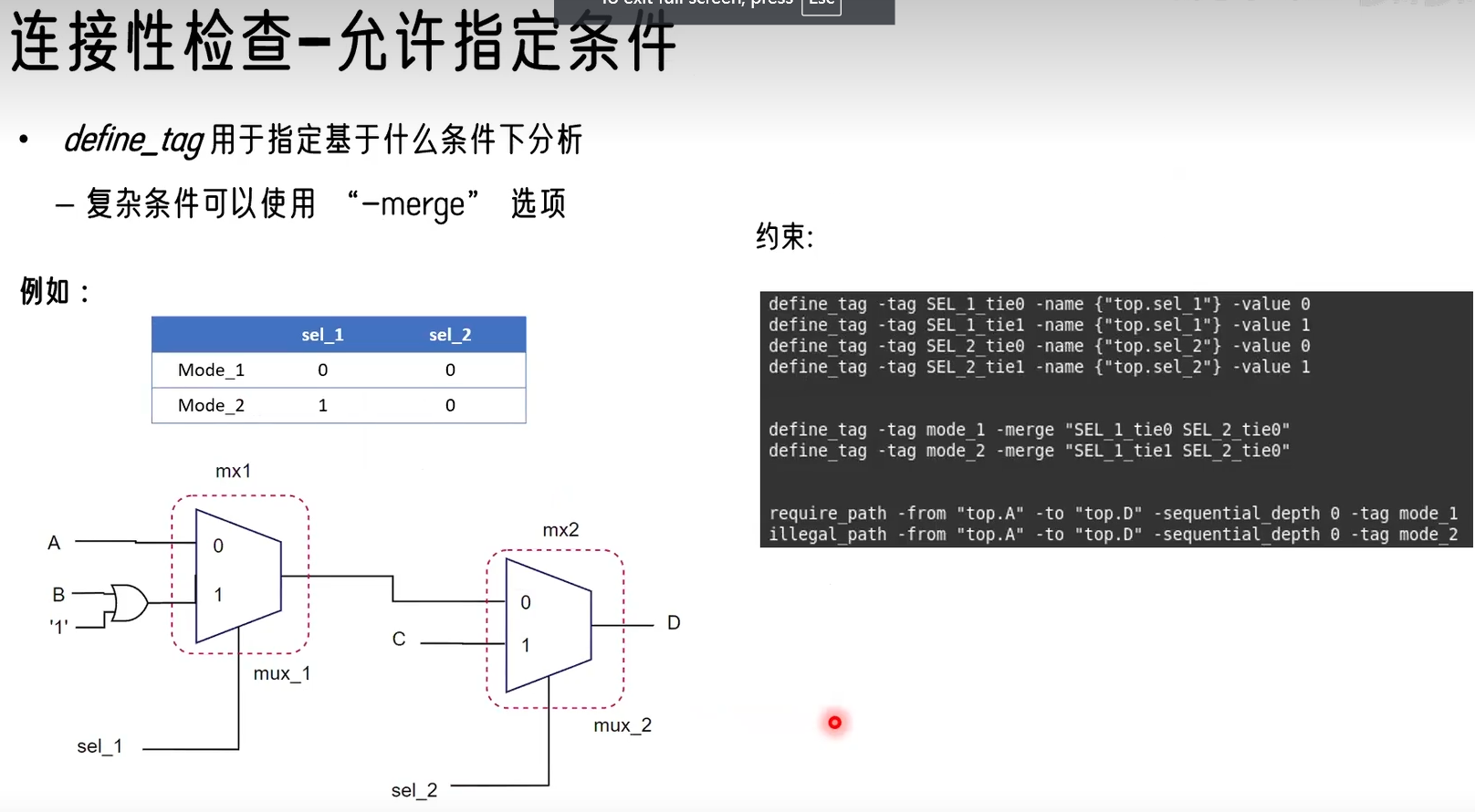

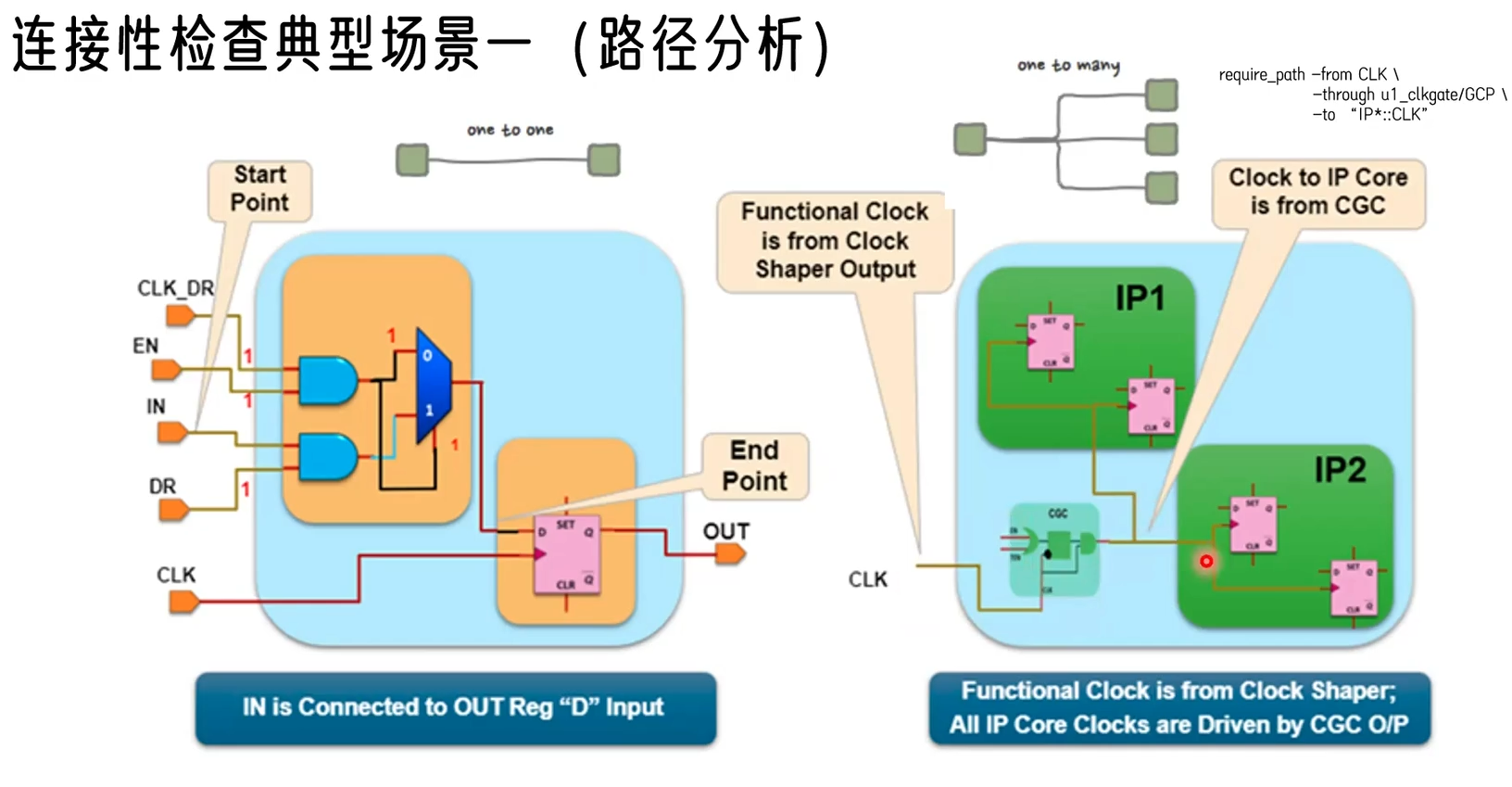

lint_rtl（默认使用）：连接性检查，动态仿真相关检查，不可综合结构检查，RTL结构性检查
lint_formal_aware_rtl:使用形式验证方法学对RTL进行lint检查，可进一步降低结果中的误报
lint_dccompat：RTL可实现性检查，包含了使用DC进行综合时对RTL的基本要求
lint_formality: 包含了使用formality等工具进行一致性比对时对RTL的基本要求

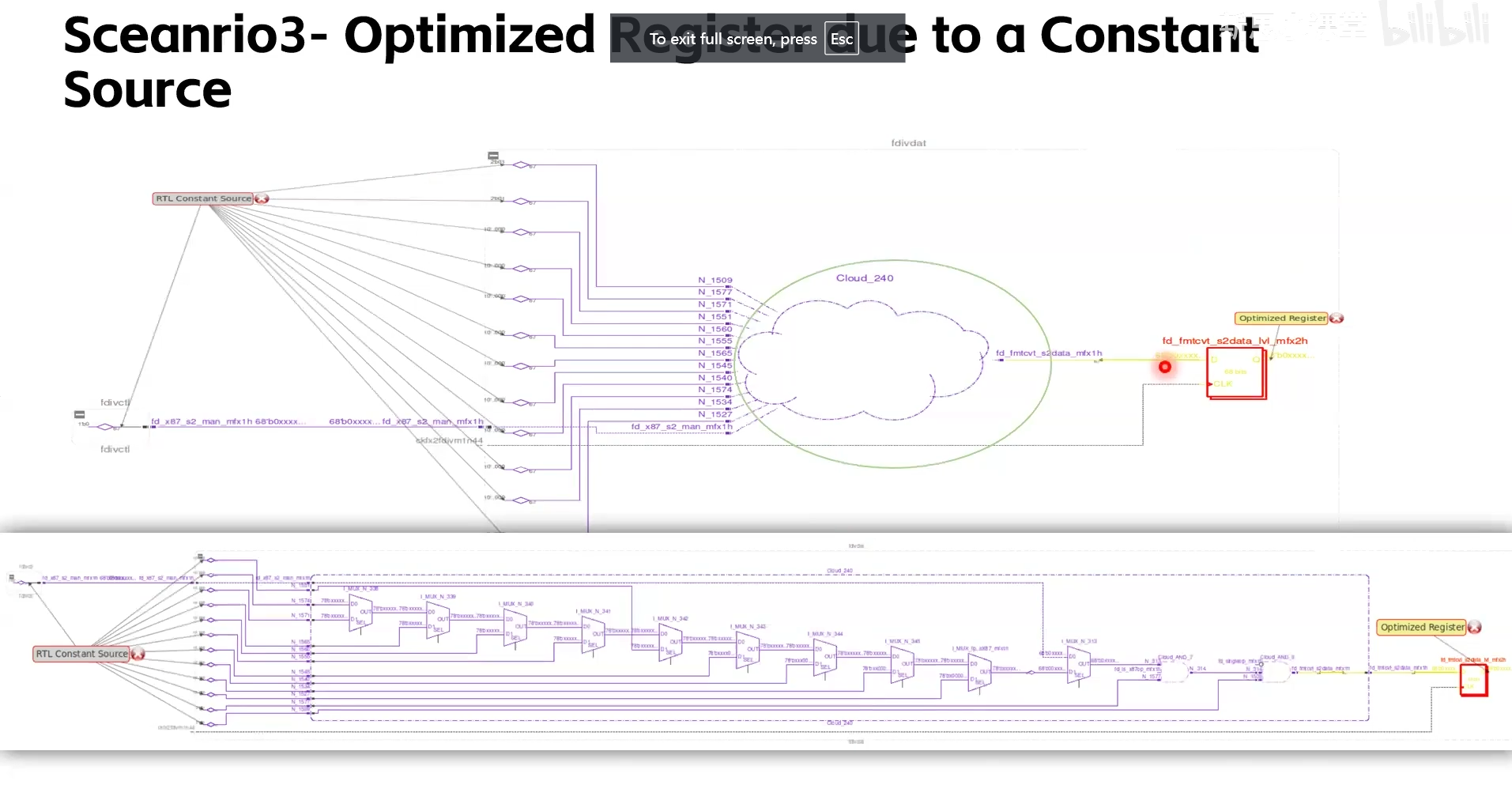

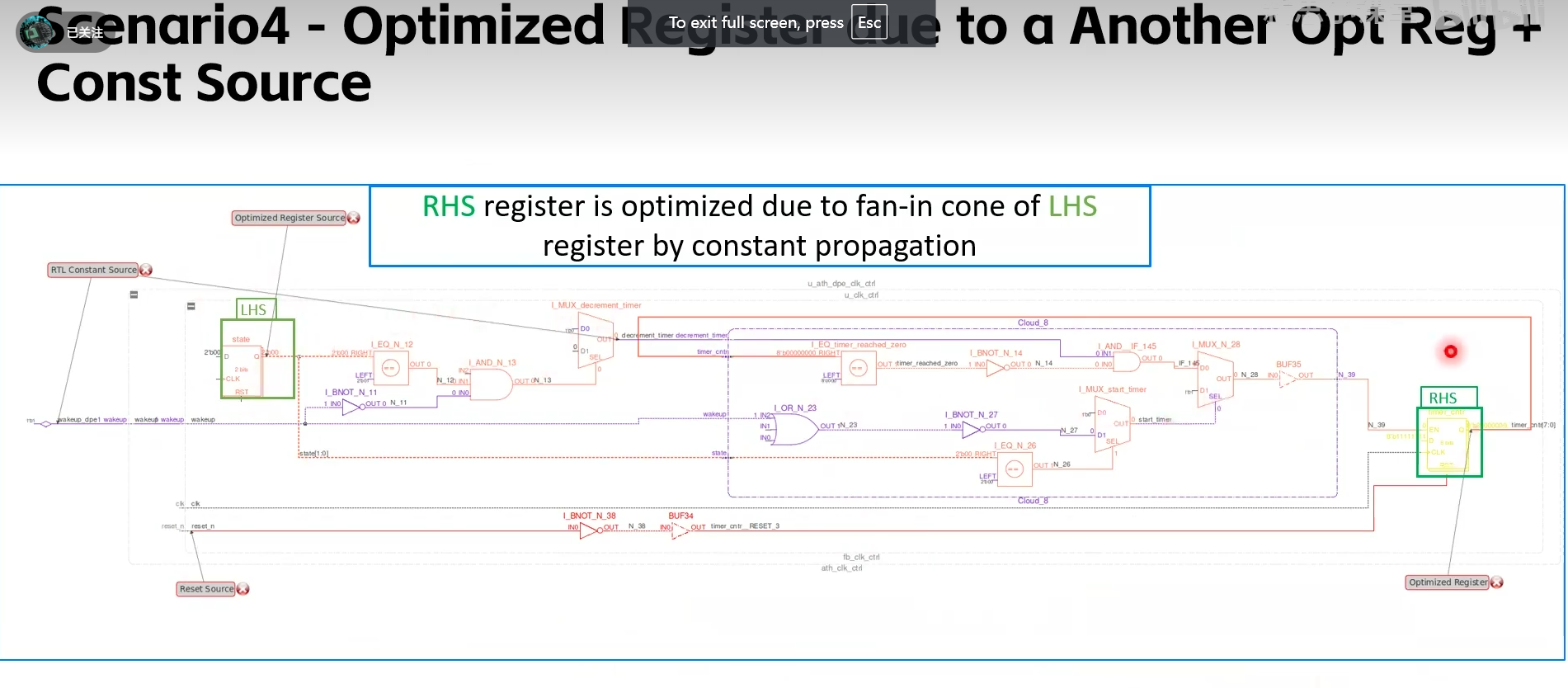

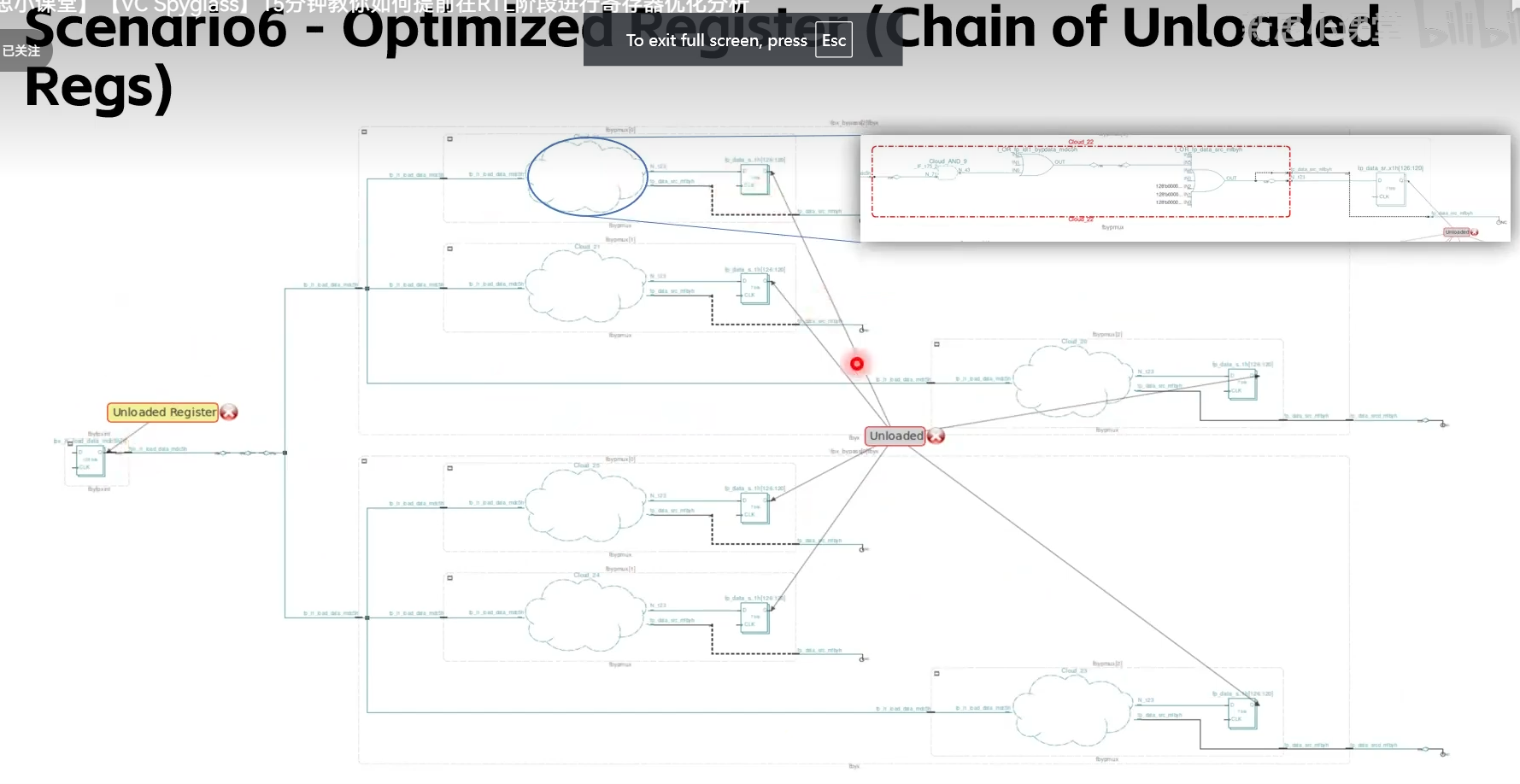

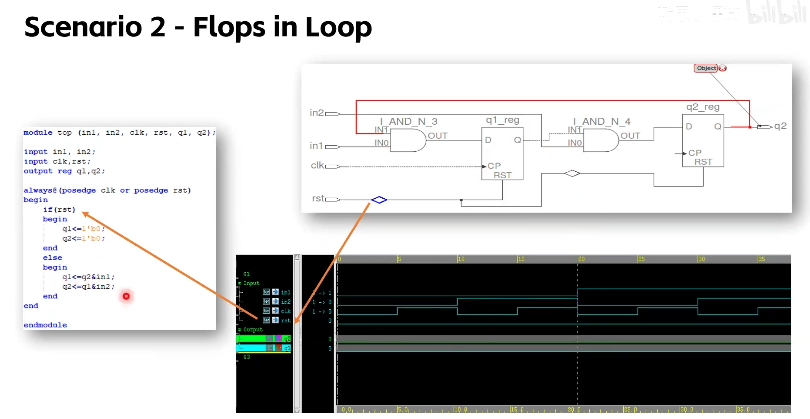

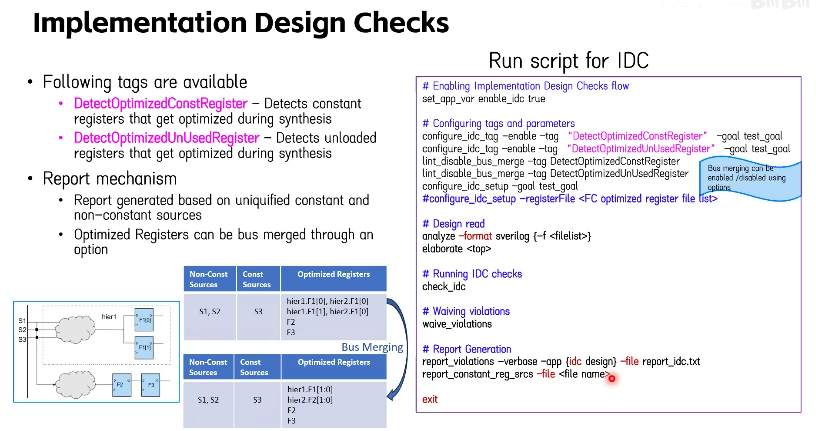

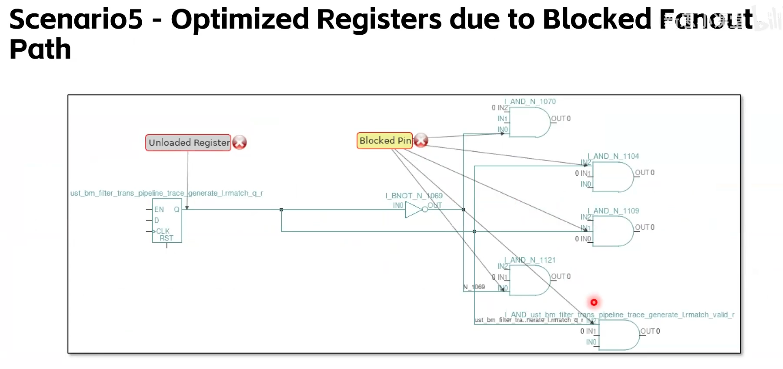

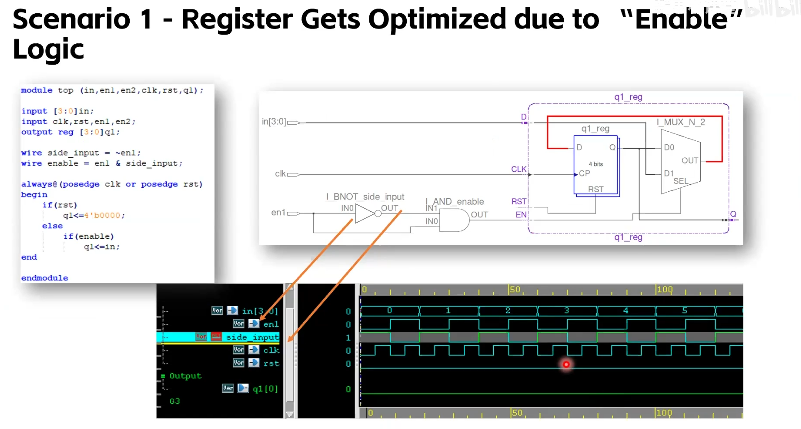

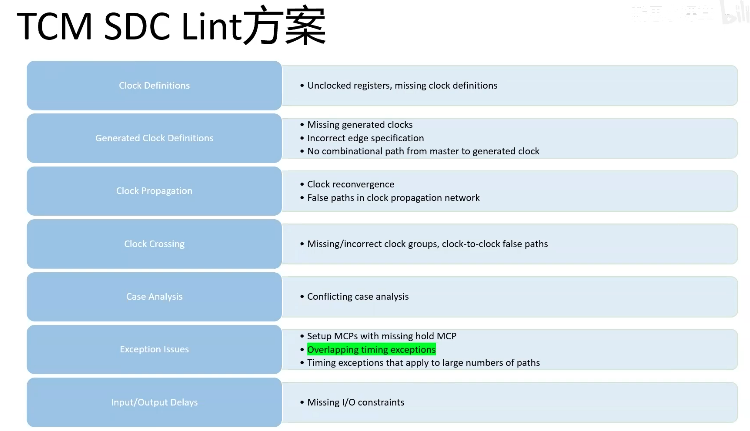

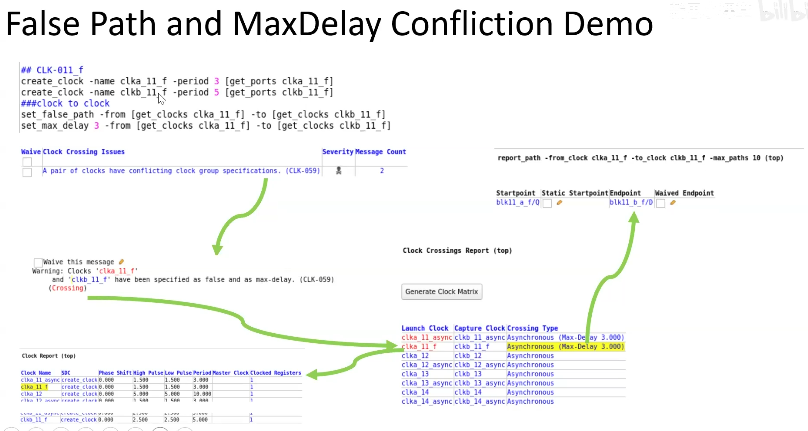

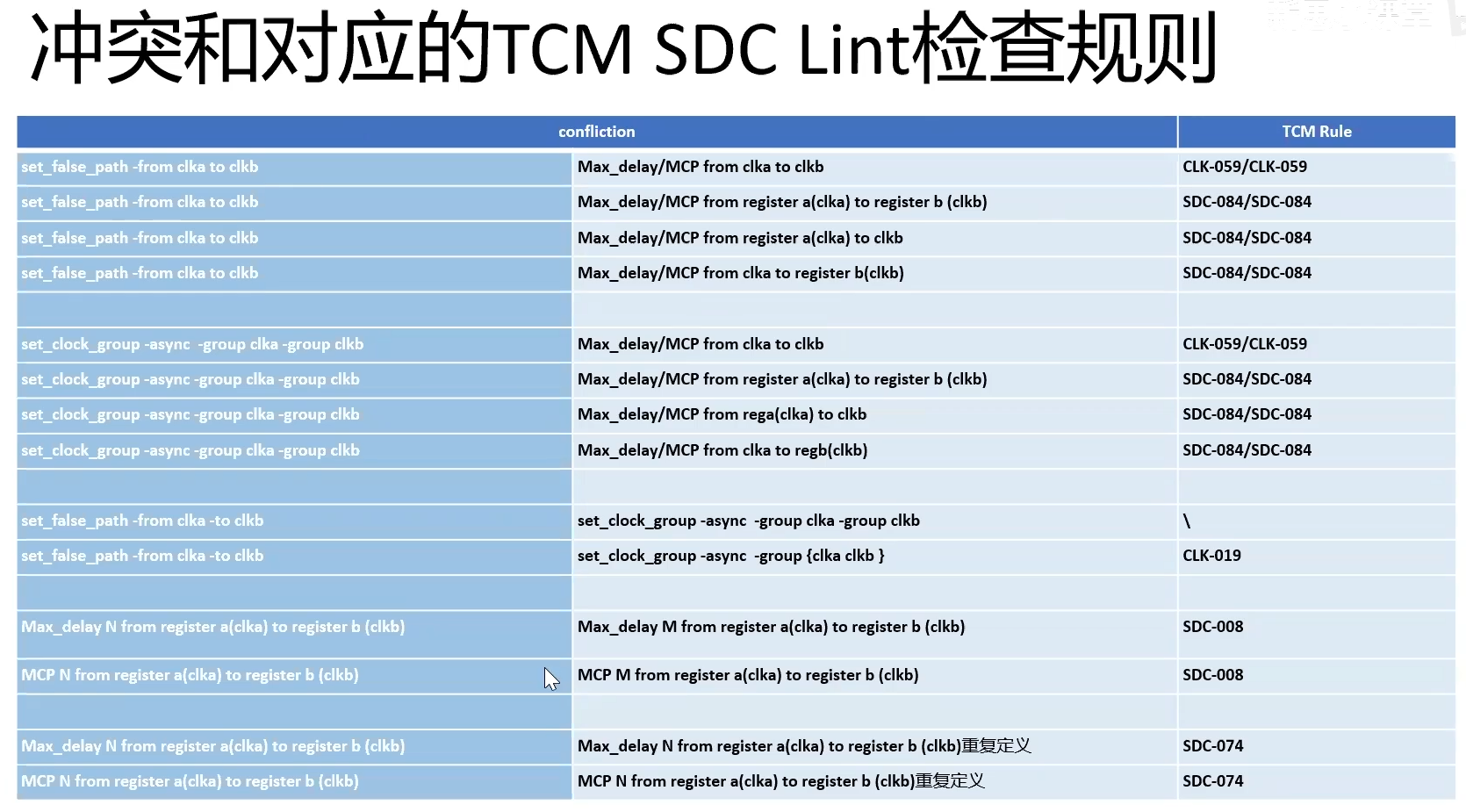

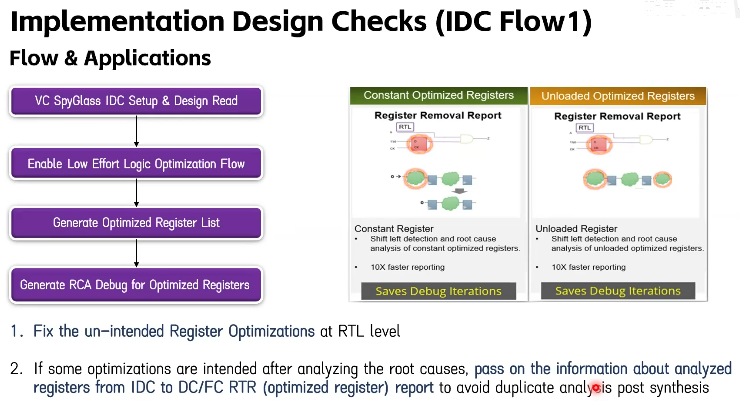

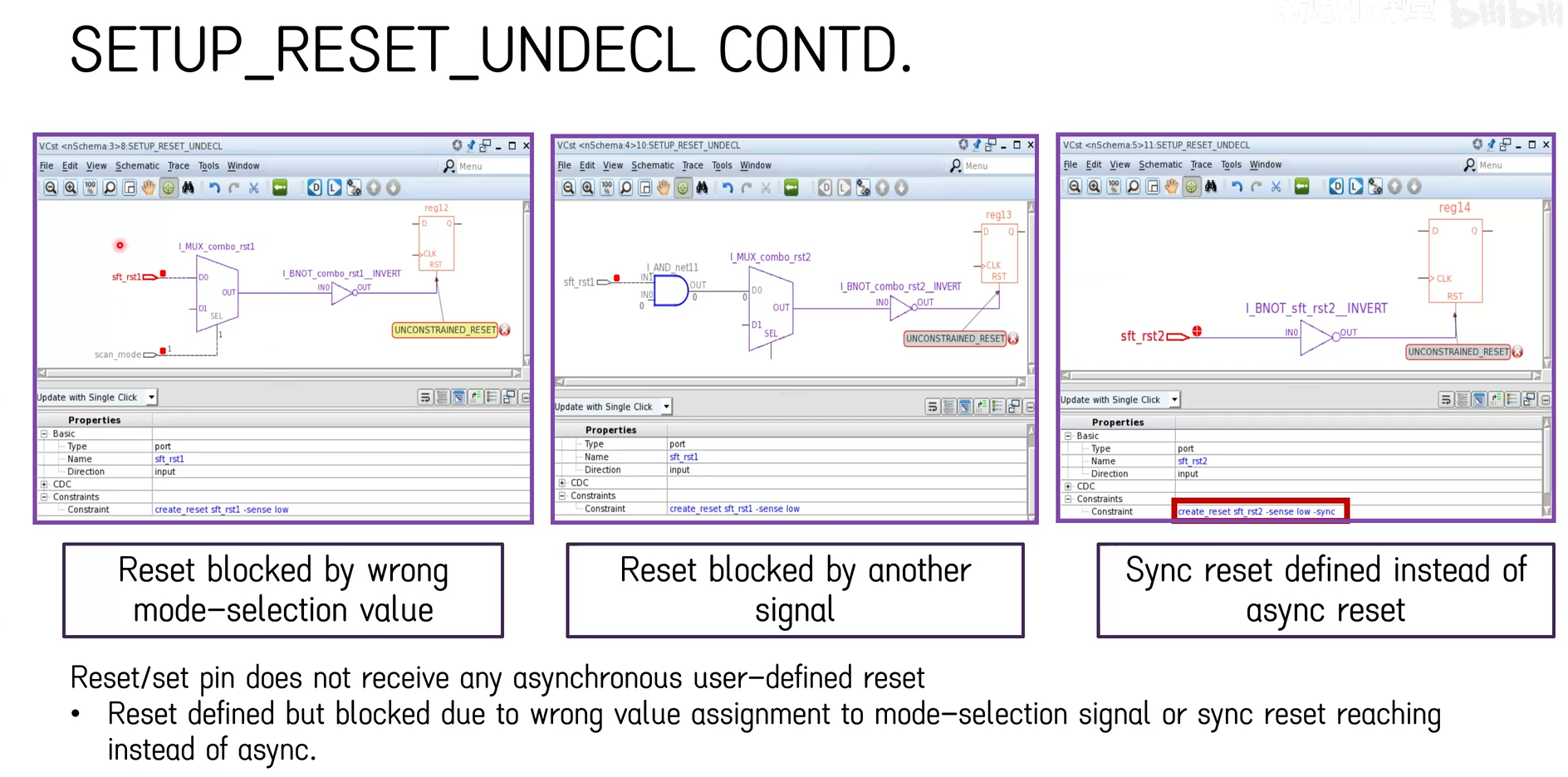

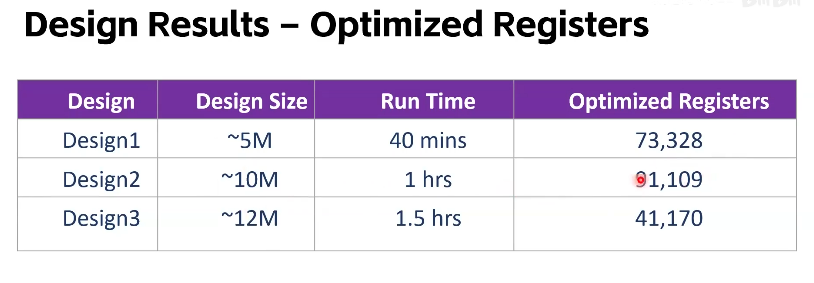

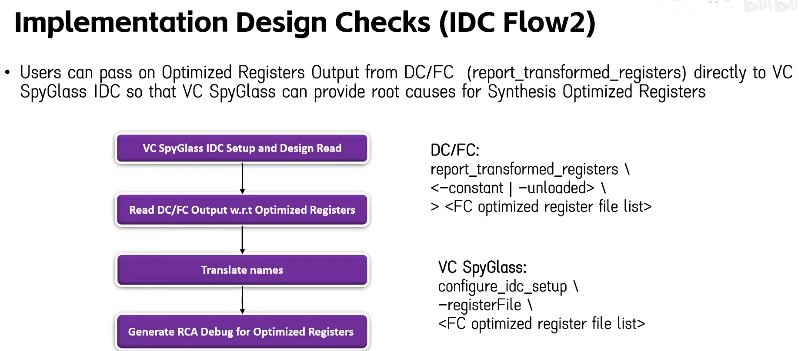

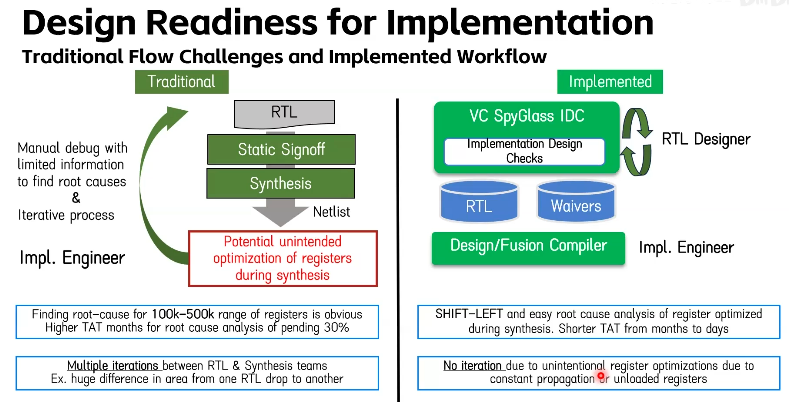

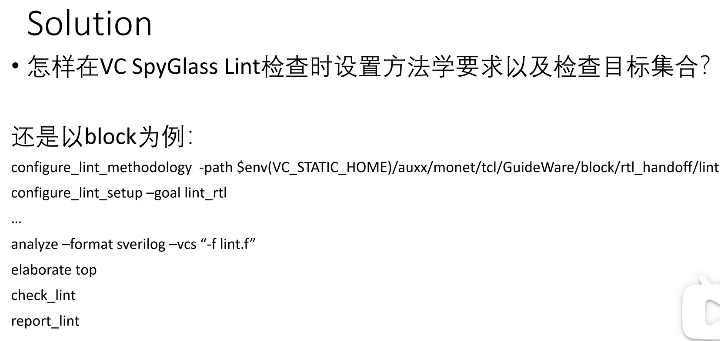

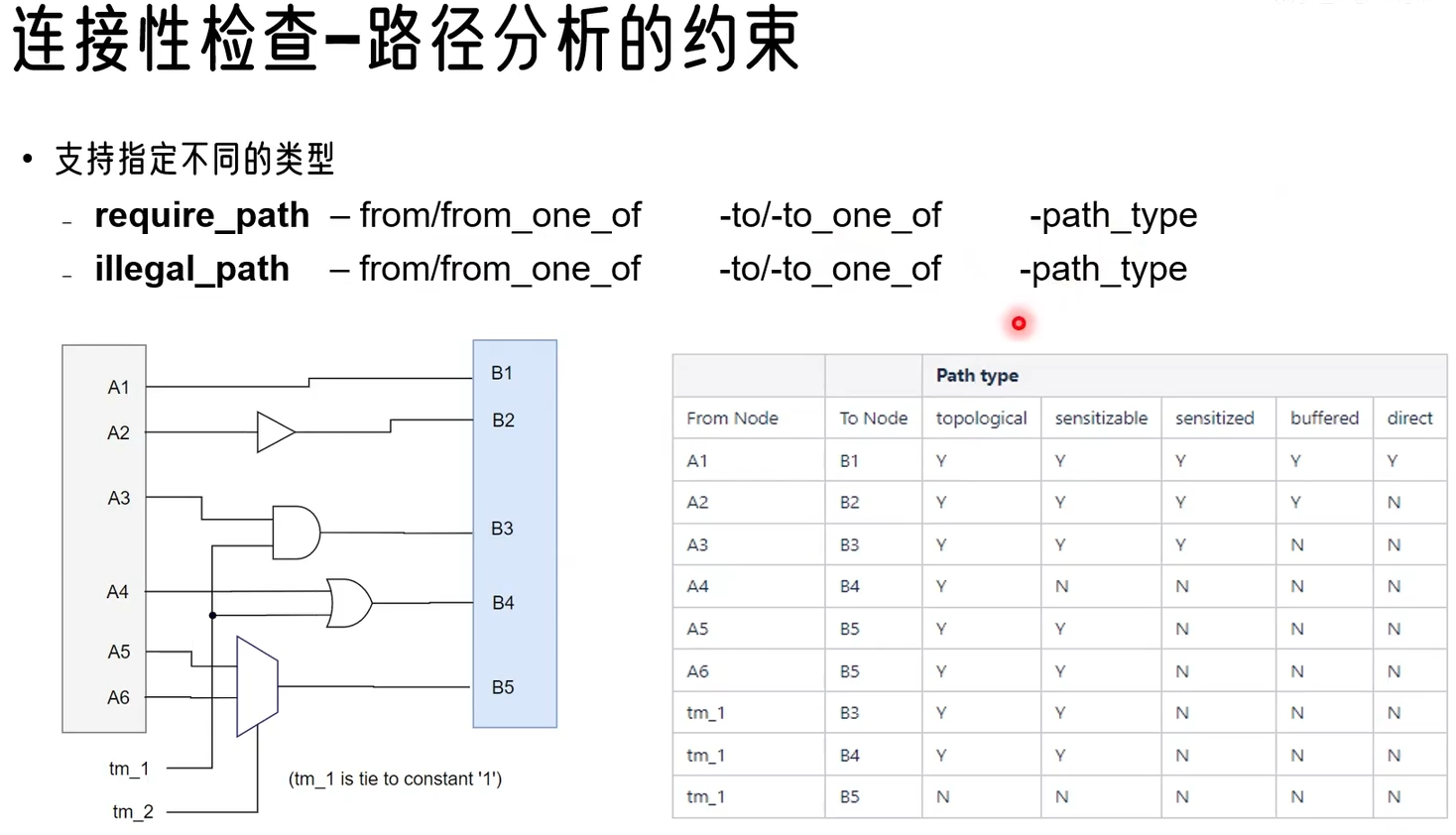

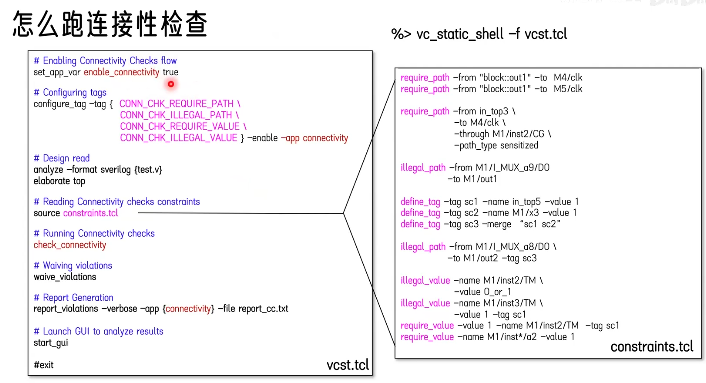

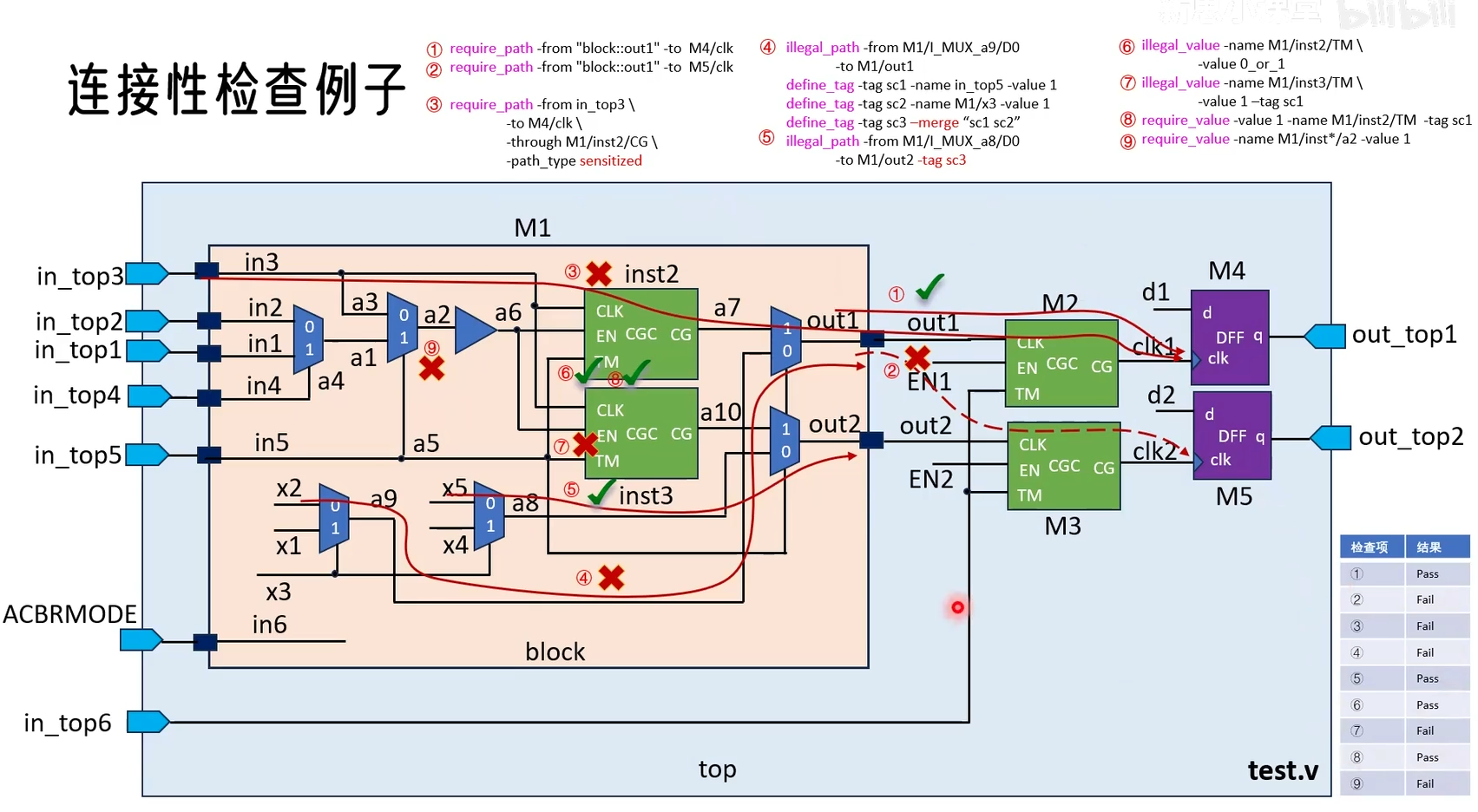

怎样在Lint检查时设置方法学要求以及检查目标集合？

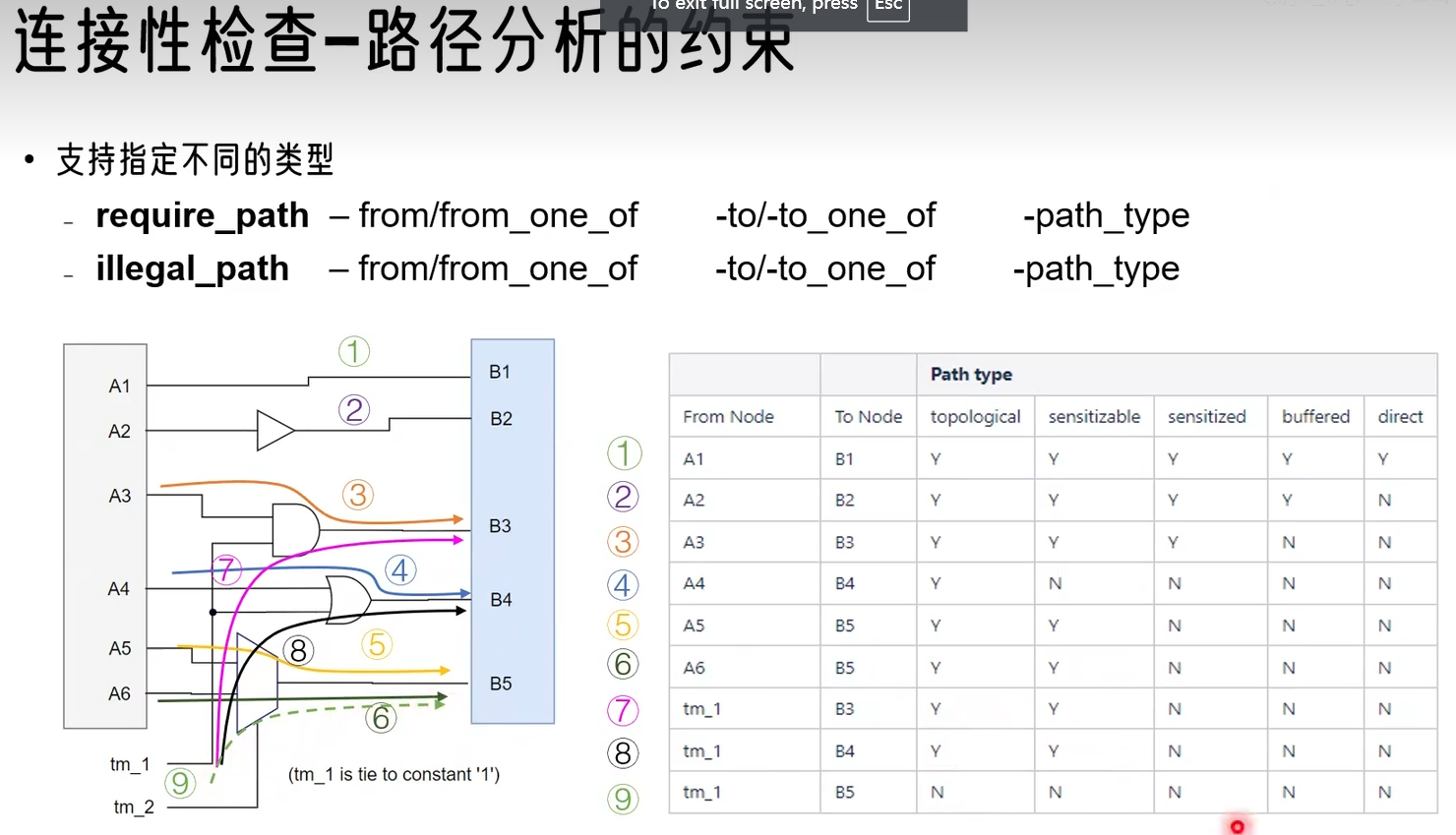

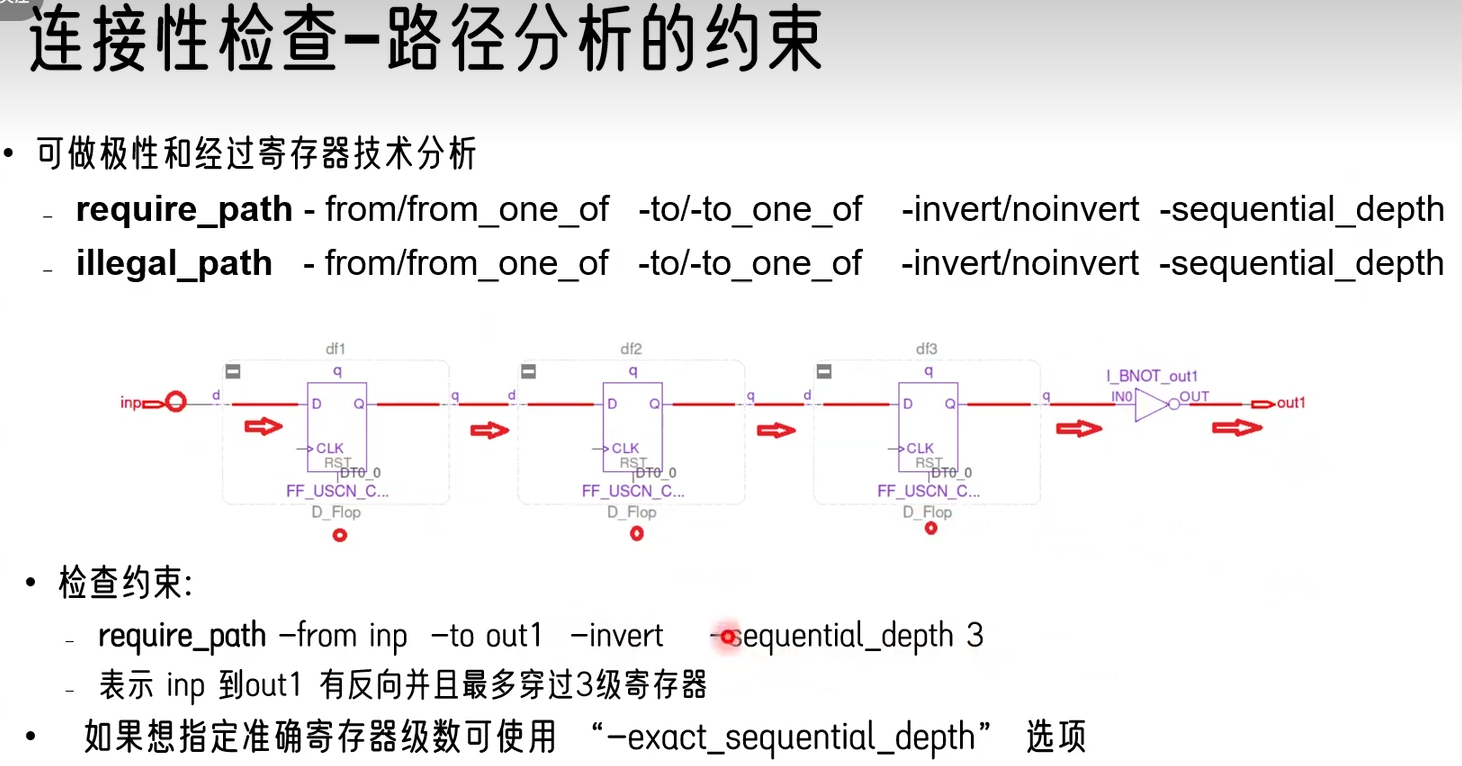

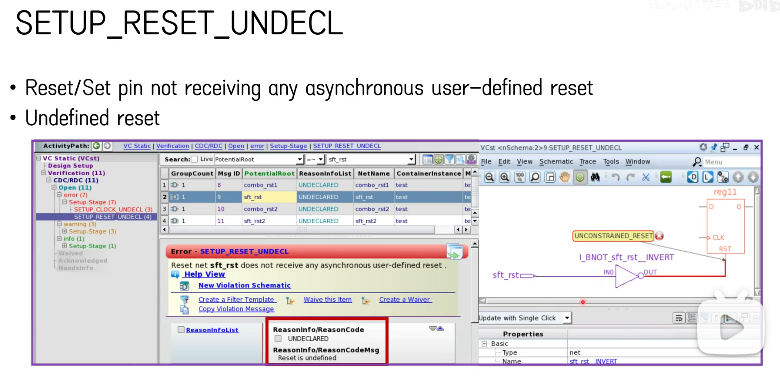

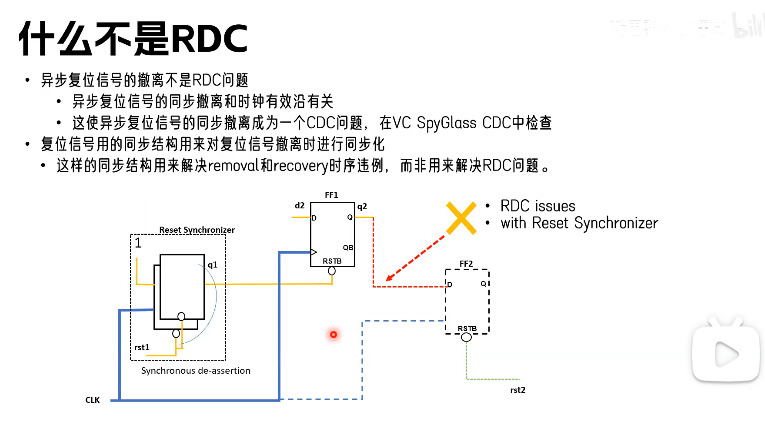

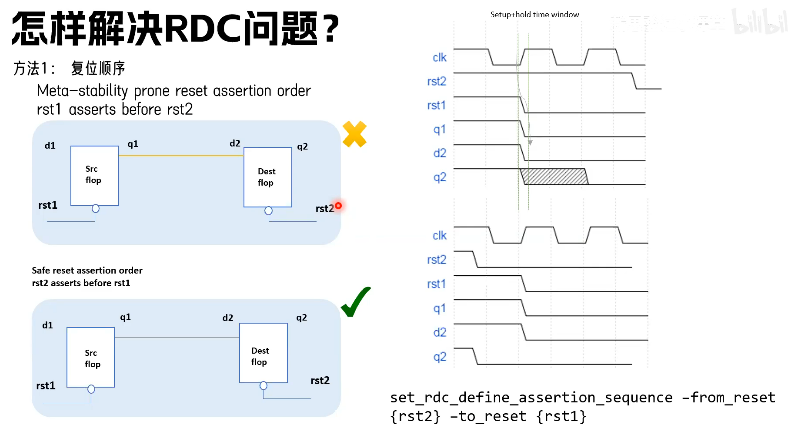

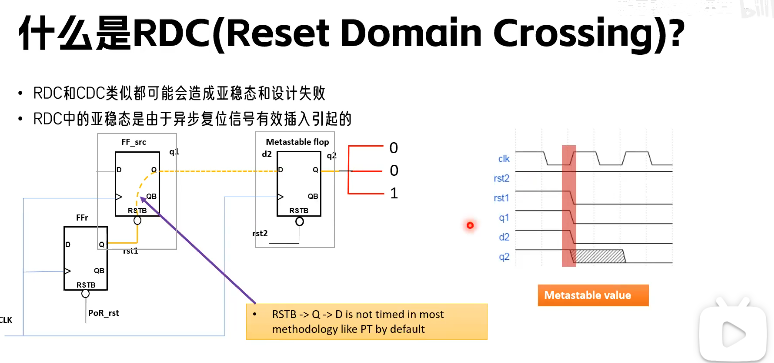

Spyglass中的跨复位域路径RDC问题

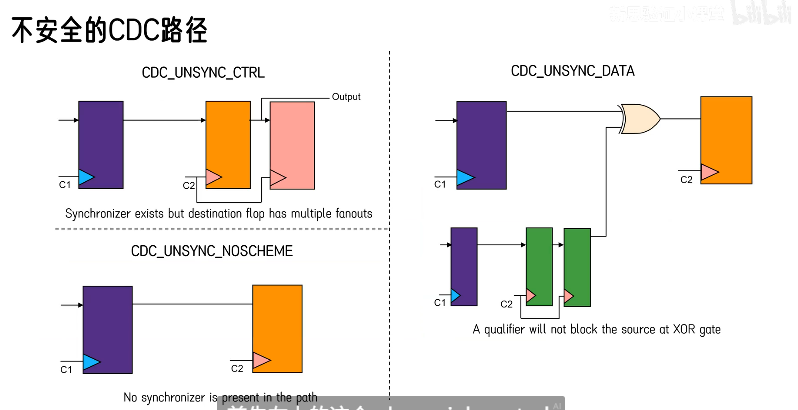

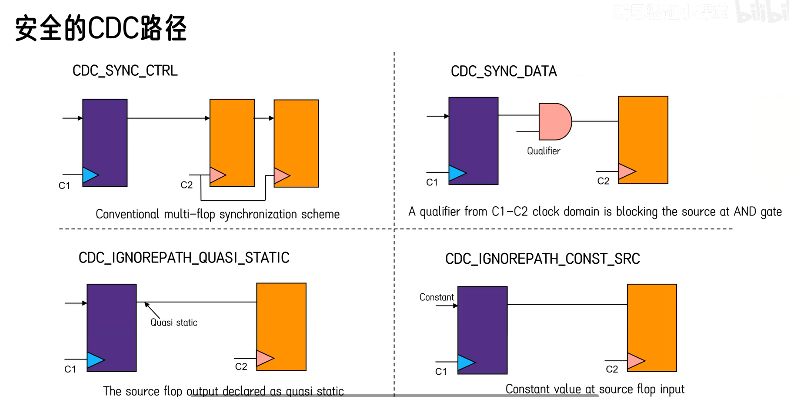

Spyglass常见的合规与不合规的同步结构

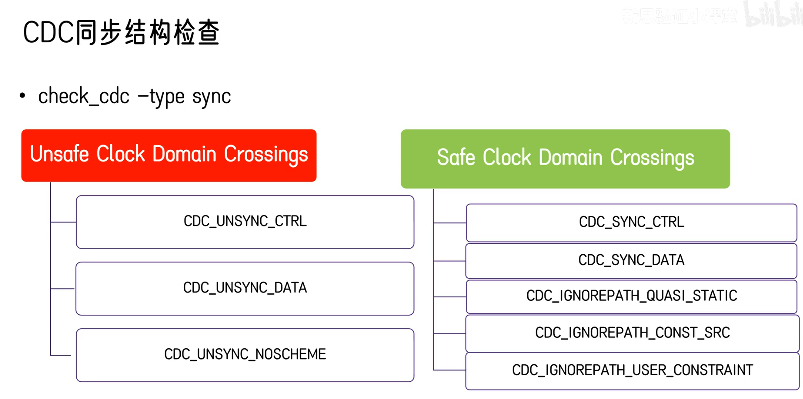

CDC同步结构检查

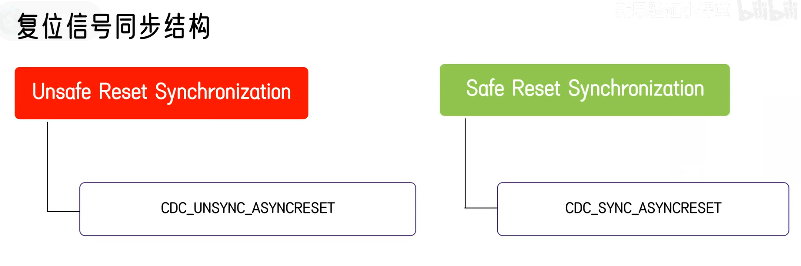

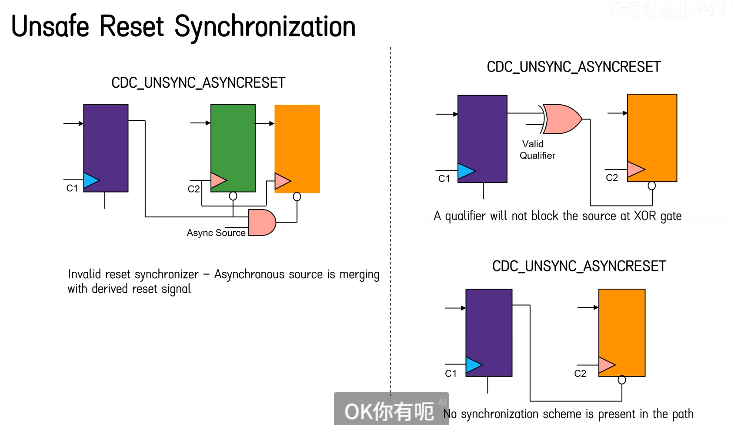

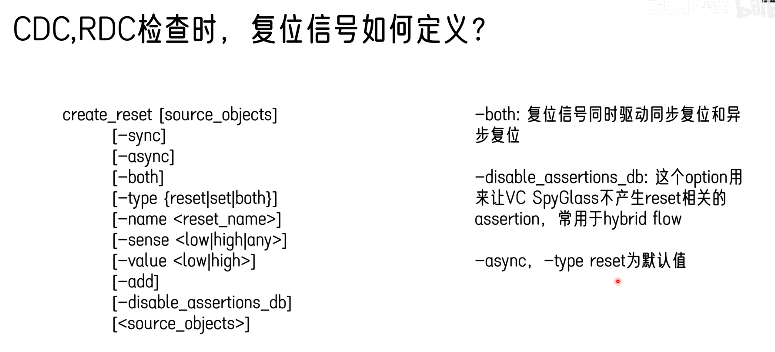

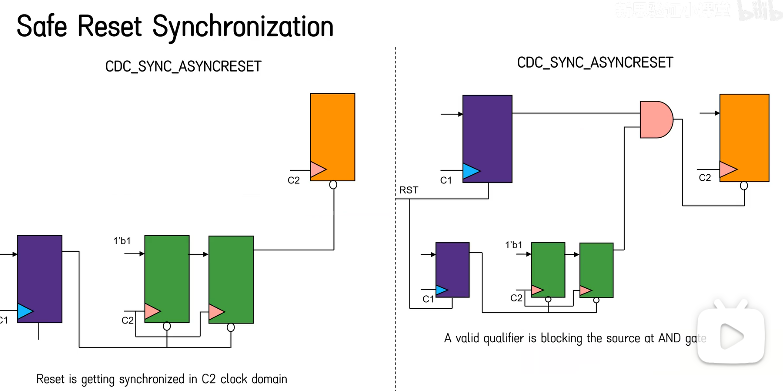

复位信号同步结构

上图右图可以有效实现异步复位同步释放

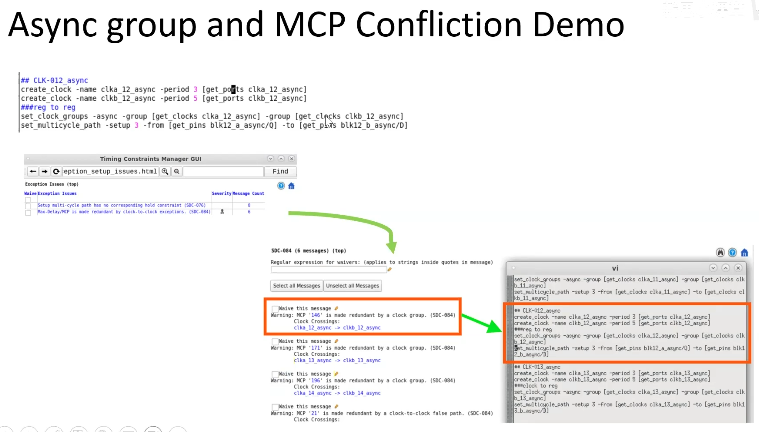

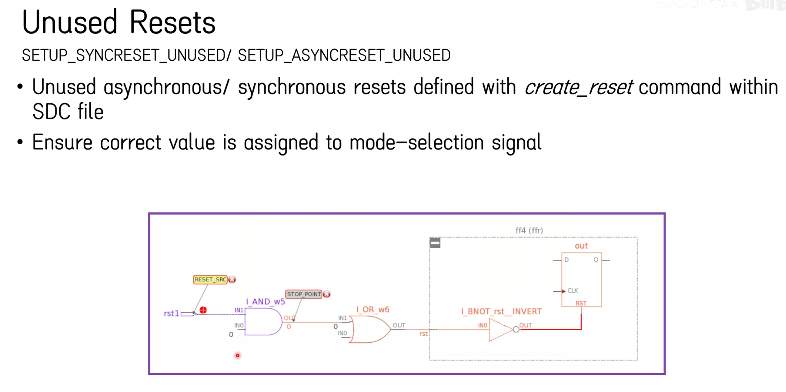

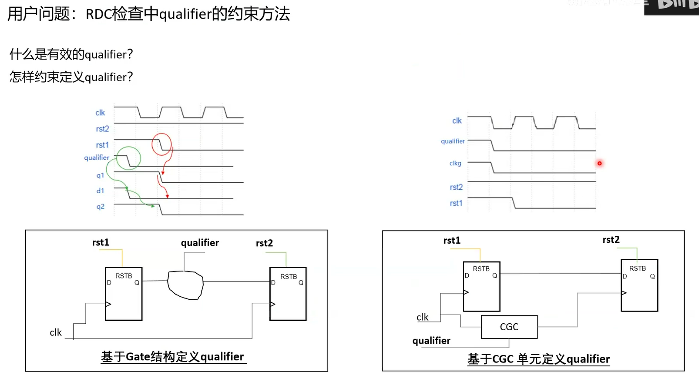

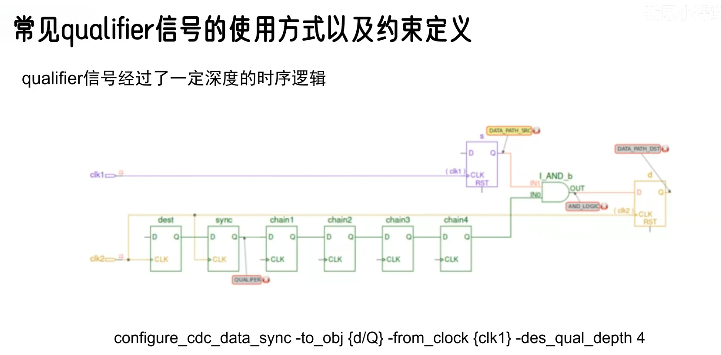

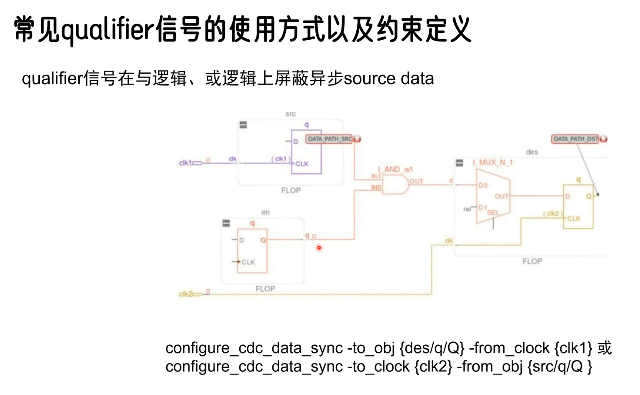

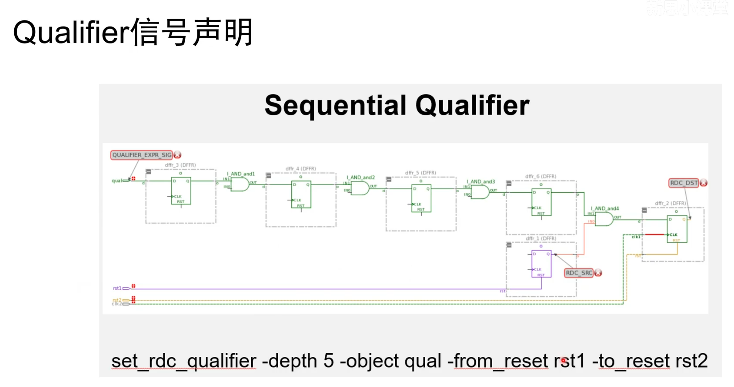

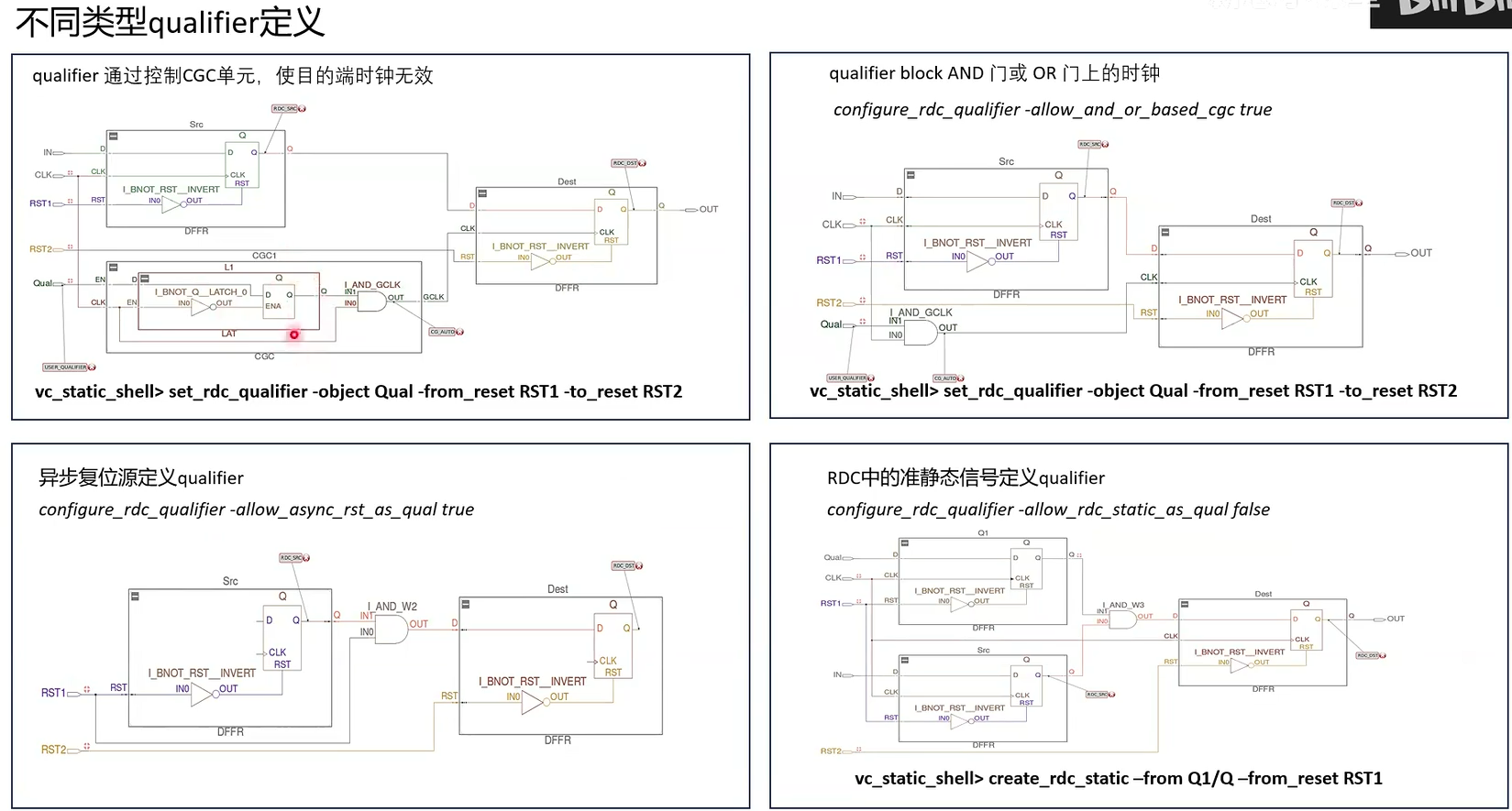

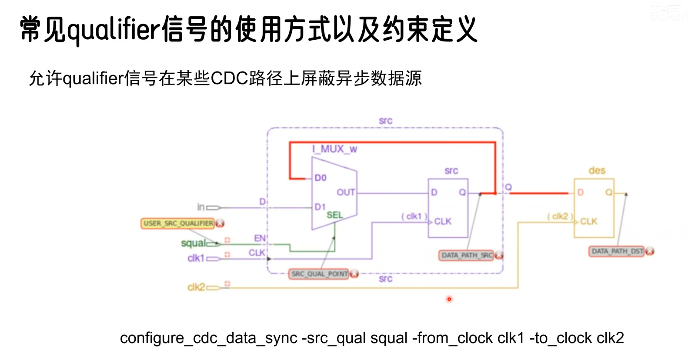

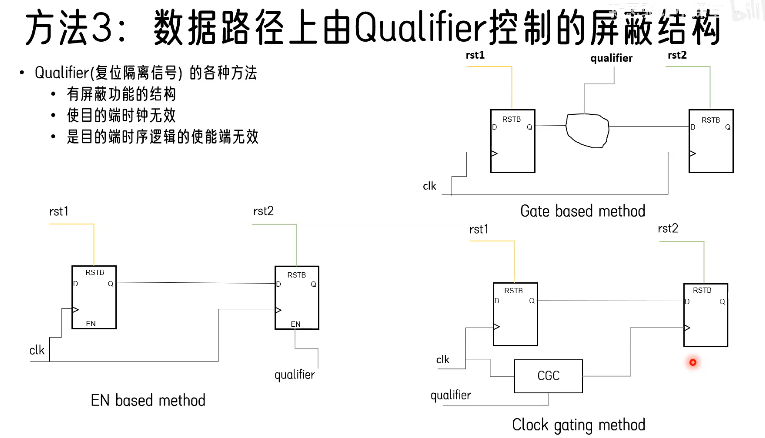

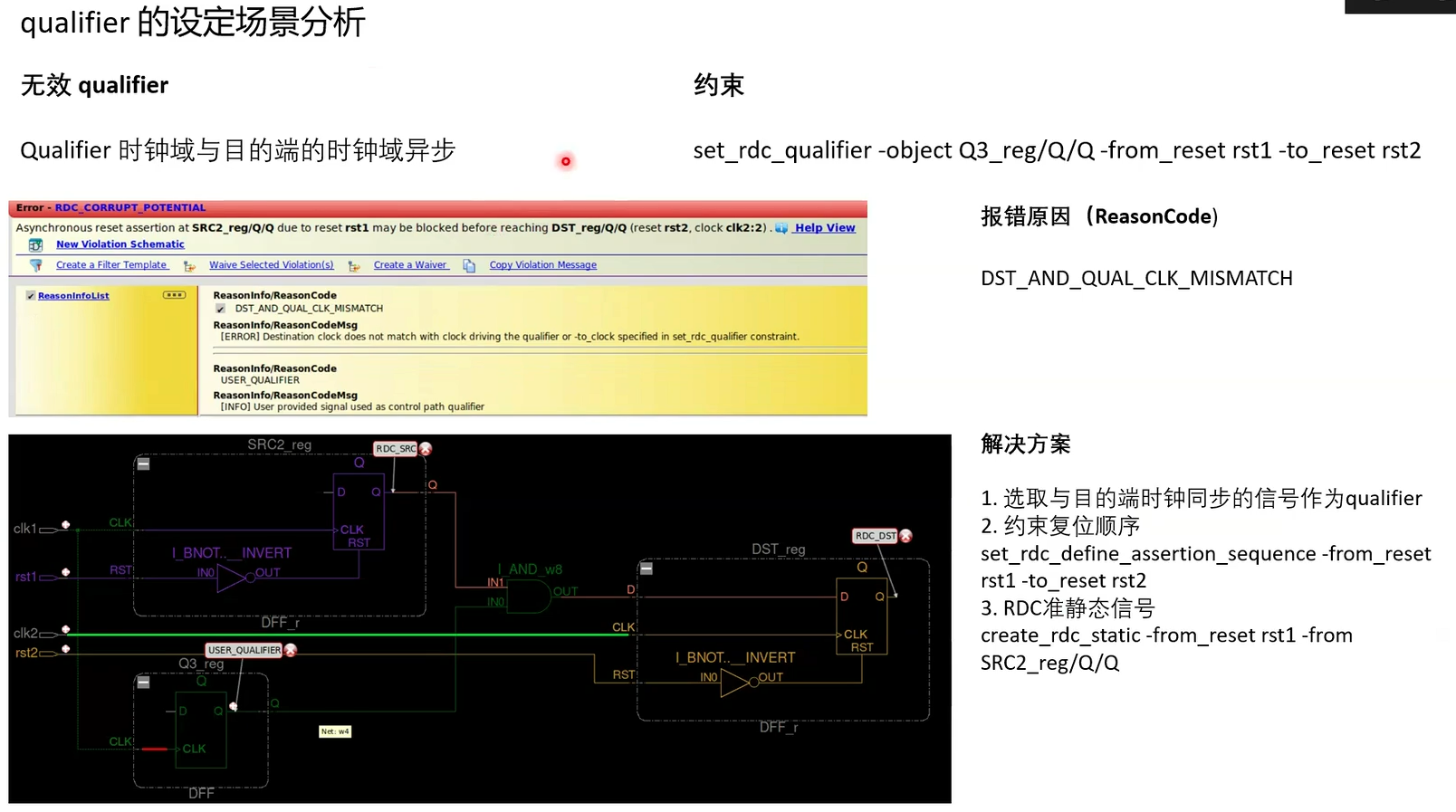

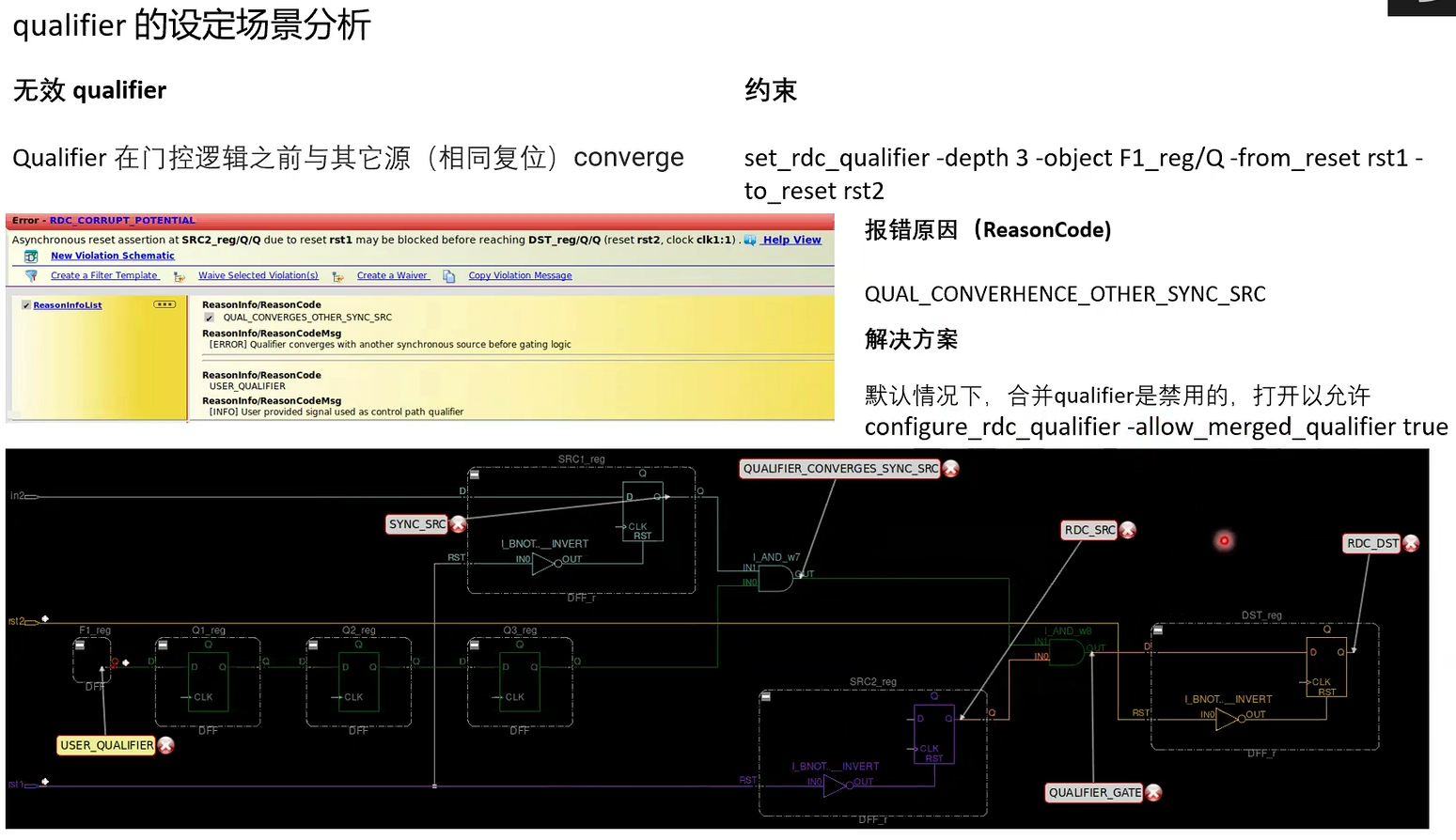

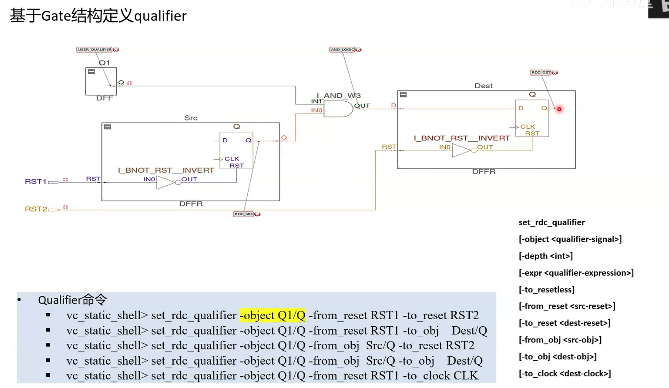

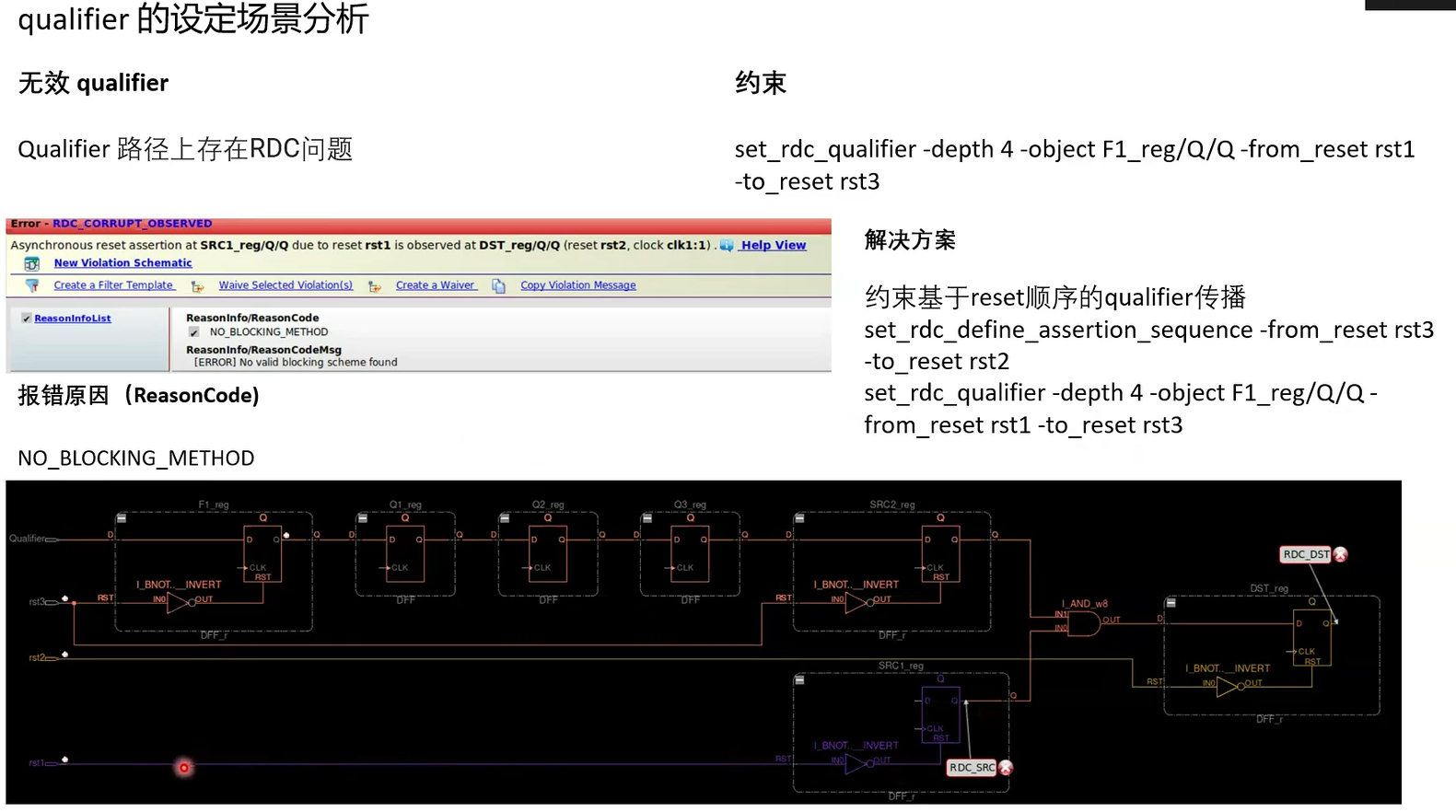

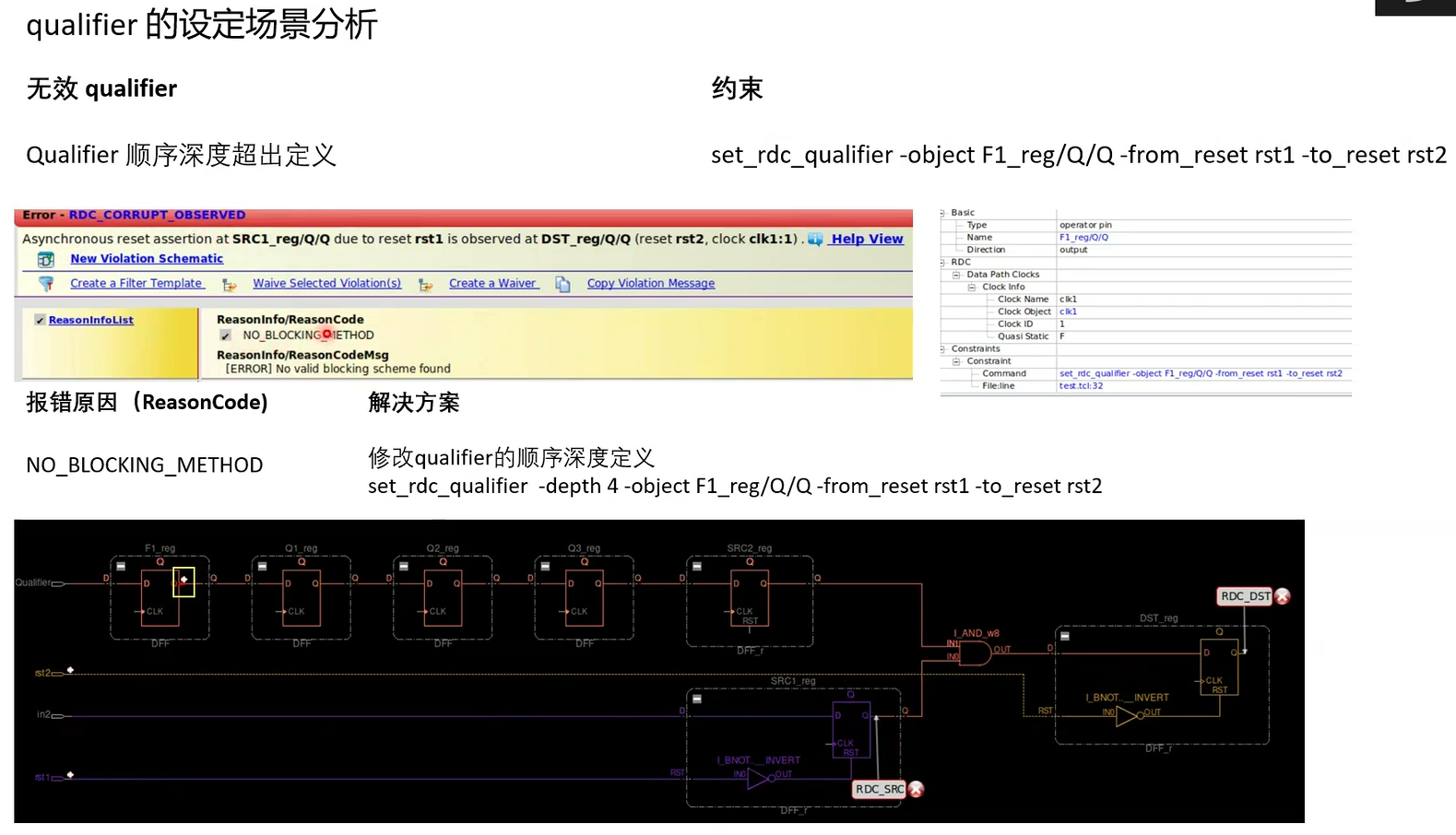

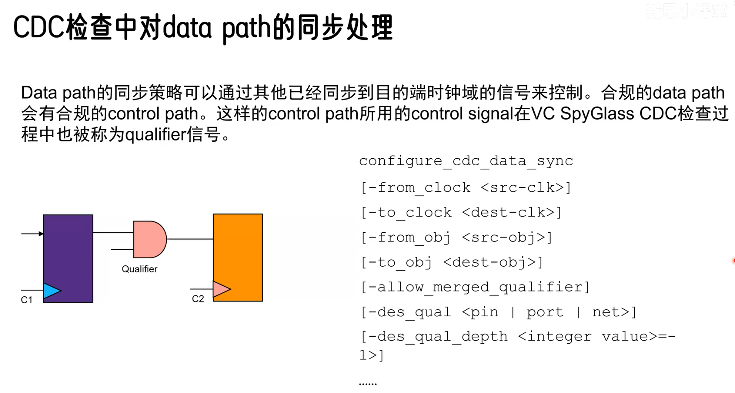

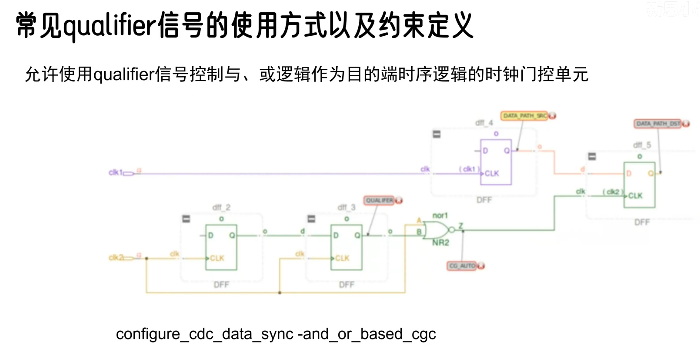

Spyglass Qualifier声明示例

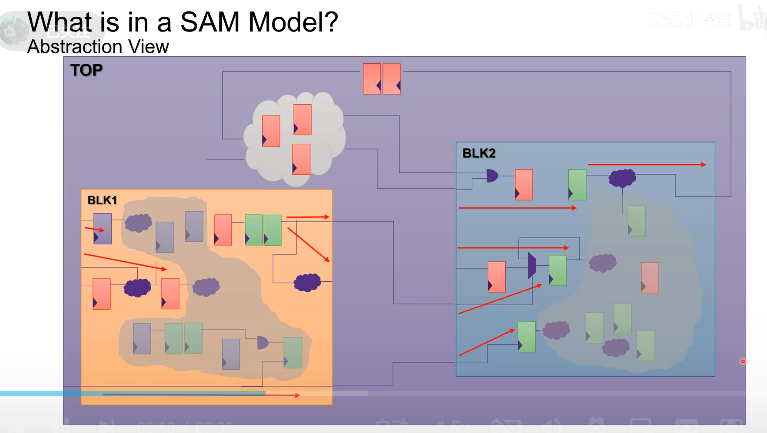

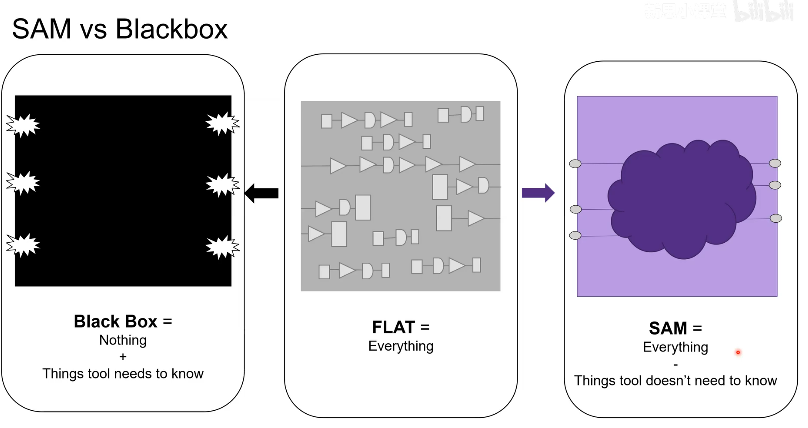

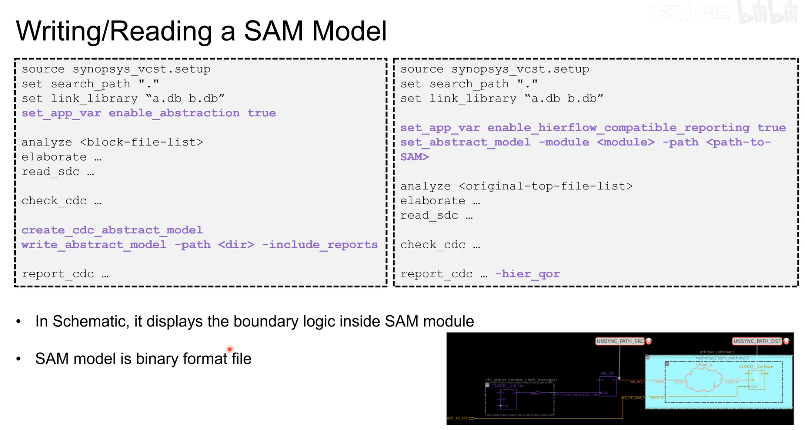

层次化验证

spyglass自动抽取block中顶层需要知道的东西

SAM会向顶层屏蔽掉block中阴影部分的内容

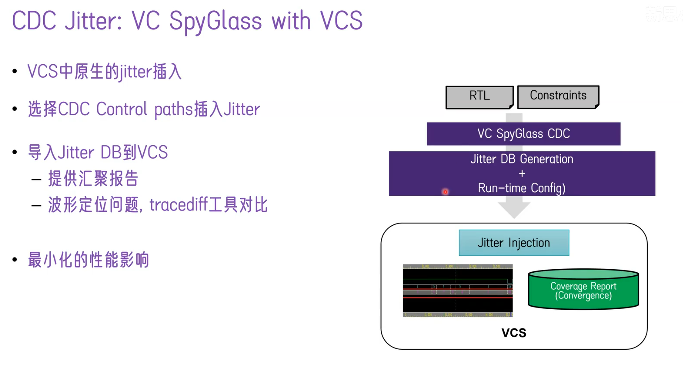

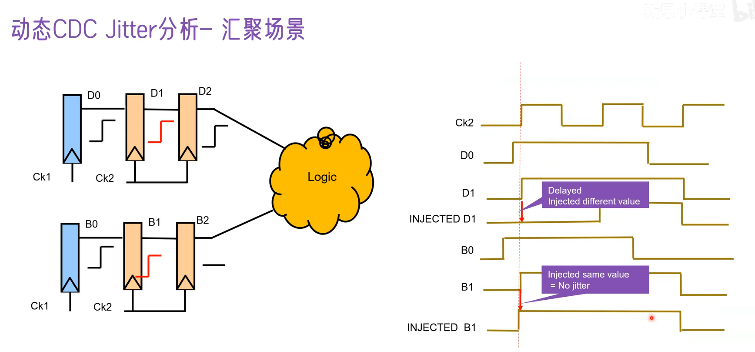

CDC Jitter流程

看到CDC报了汇聚，则需要手动check是否做了格雷码转换之类的处理，CDC Jitter流程可以主动插入随机Jitter来模拟产生上述10这一中间态的场景。

亮点是插入jitter的位置

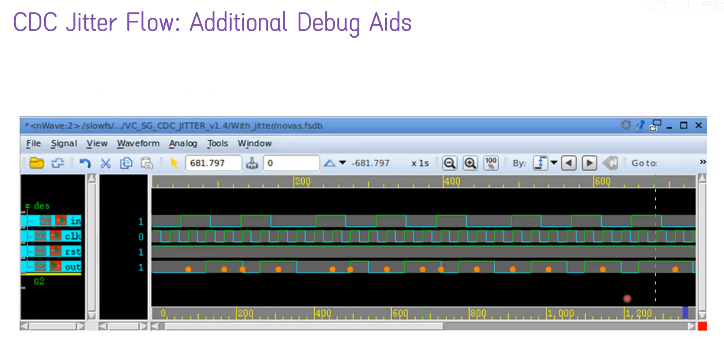

可以通过tracediff看看插入不同jitter产生的动态仿真vcs波形是否有差别，从而自动判别。

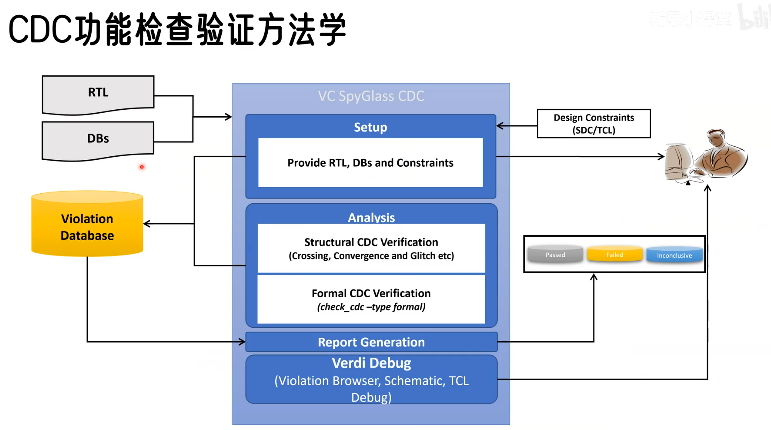

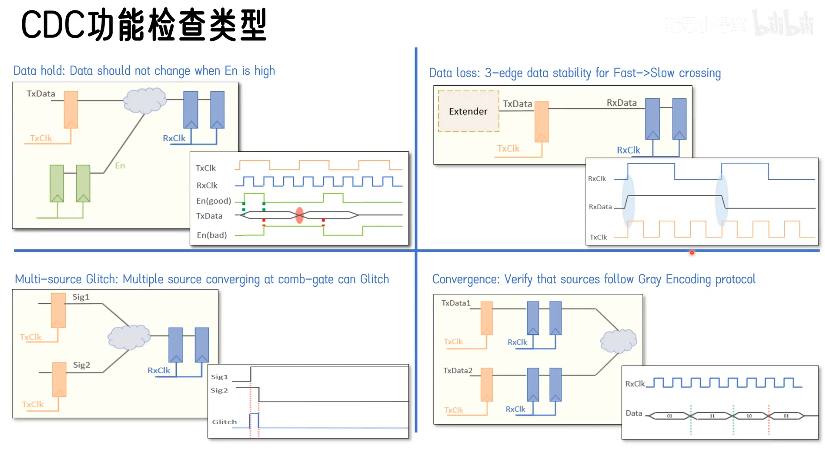

CDC功能检查（即有了正确的结构，结构能否有正确的功能）

功能性检查指Formal CDC Verification这一步

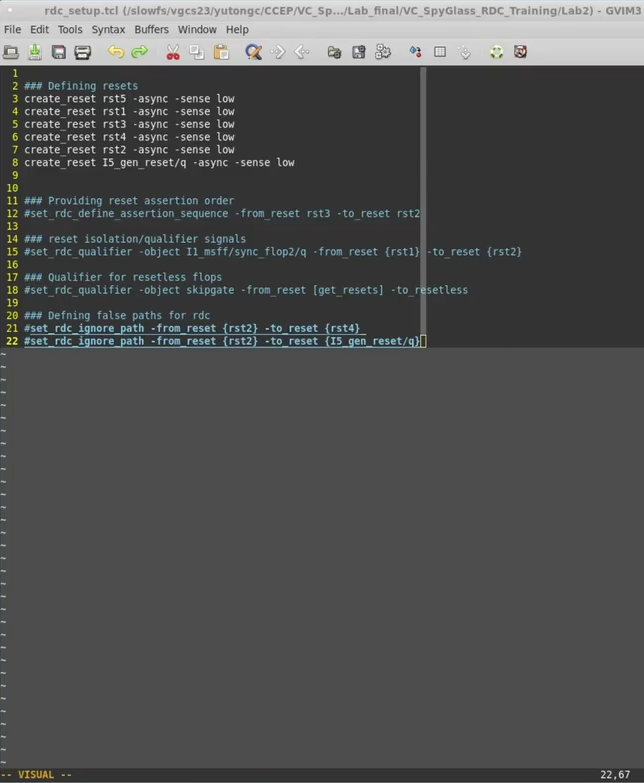

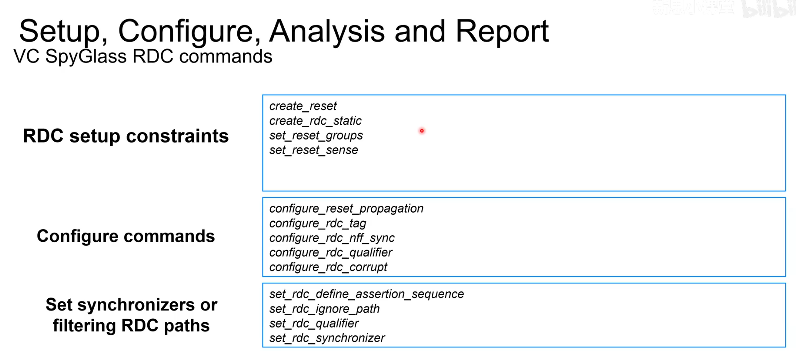

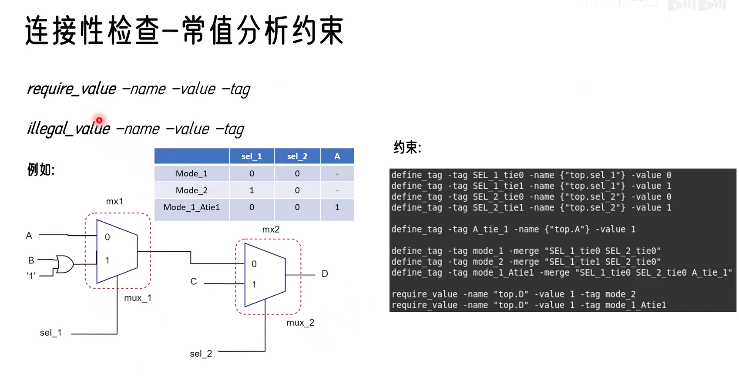

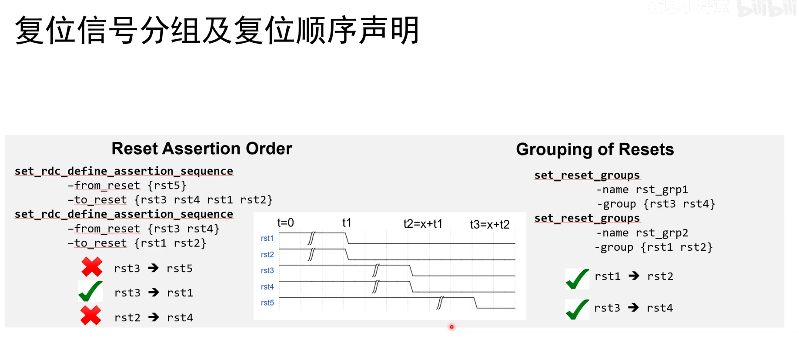

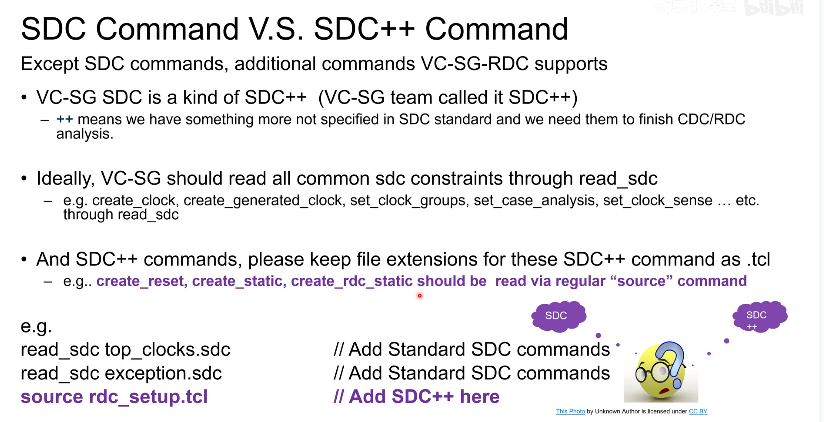

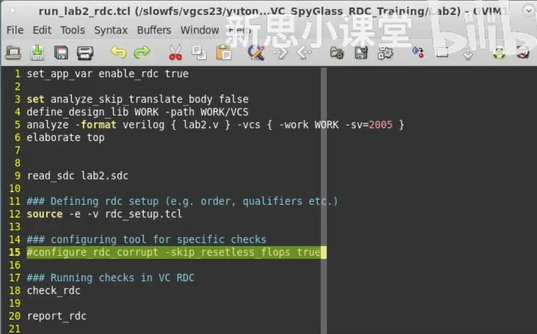

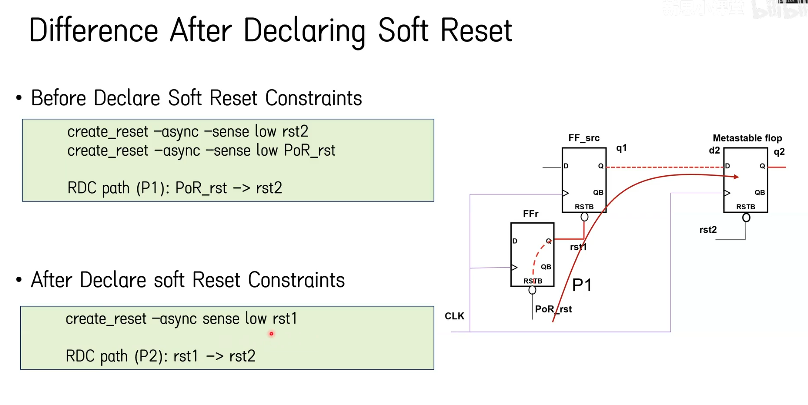

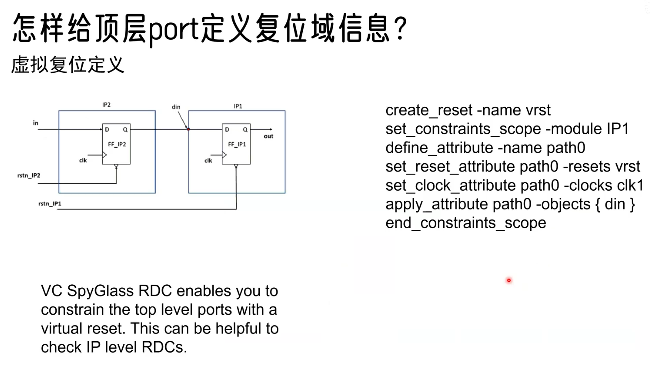

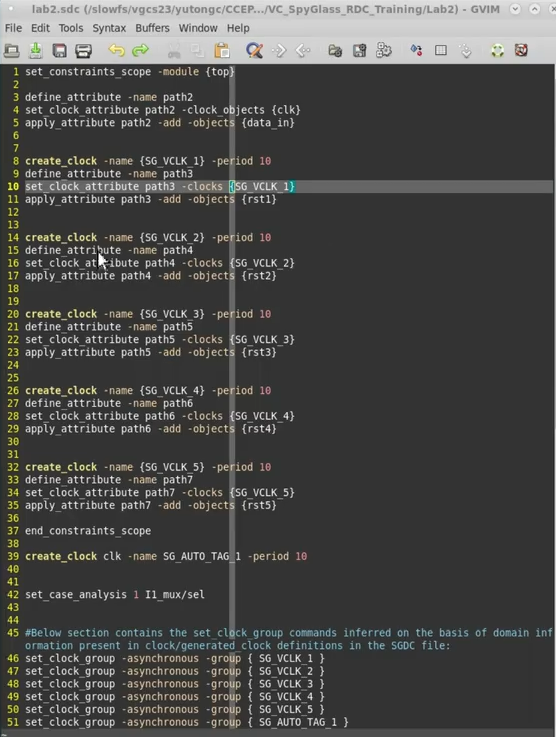

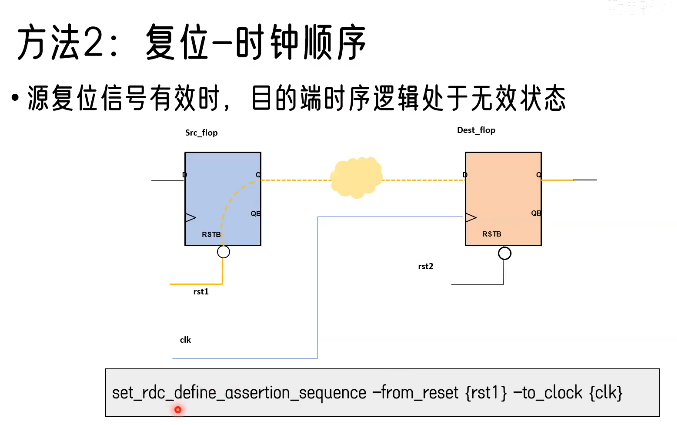

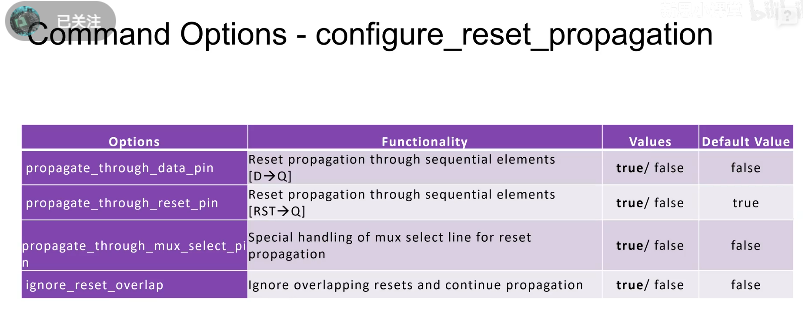

RDC约束

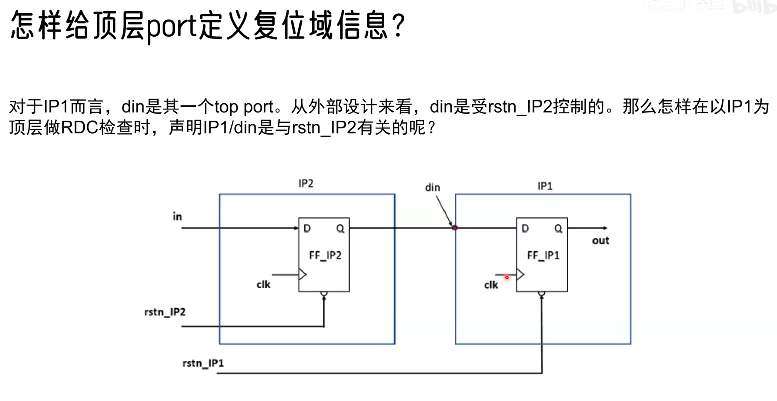

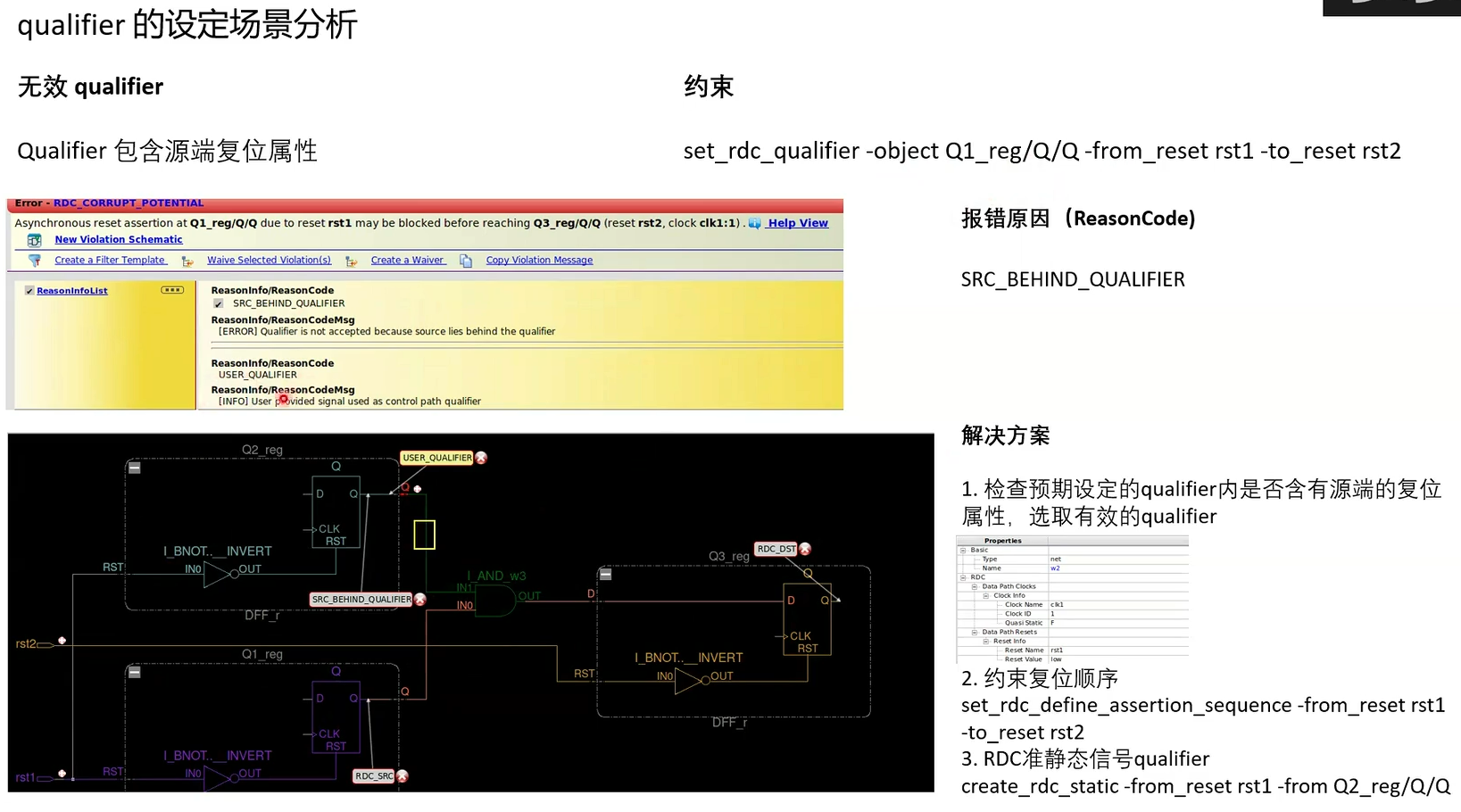

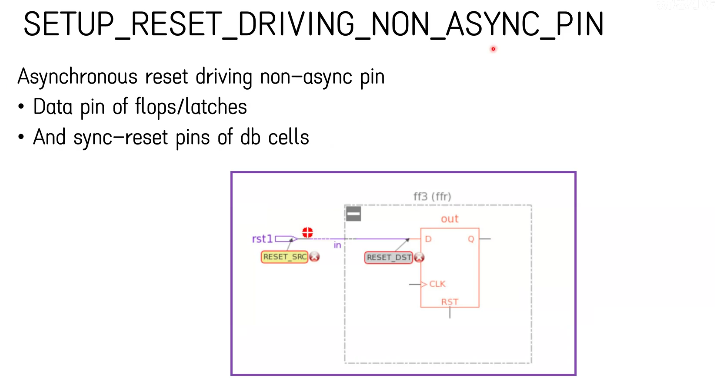

RDC实例

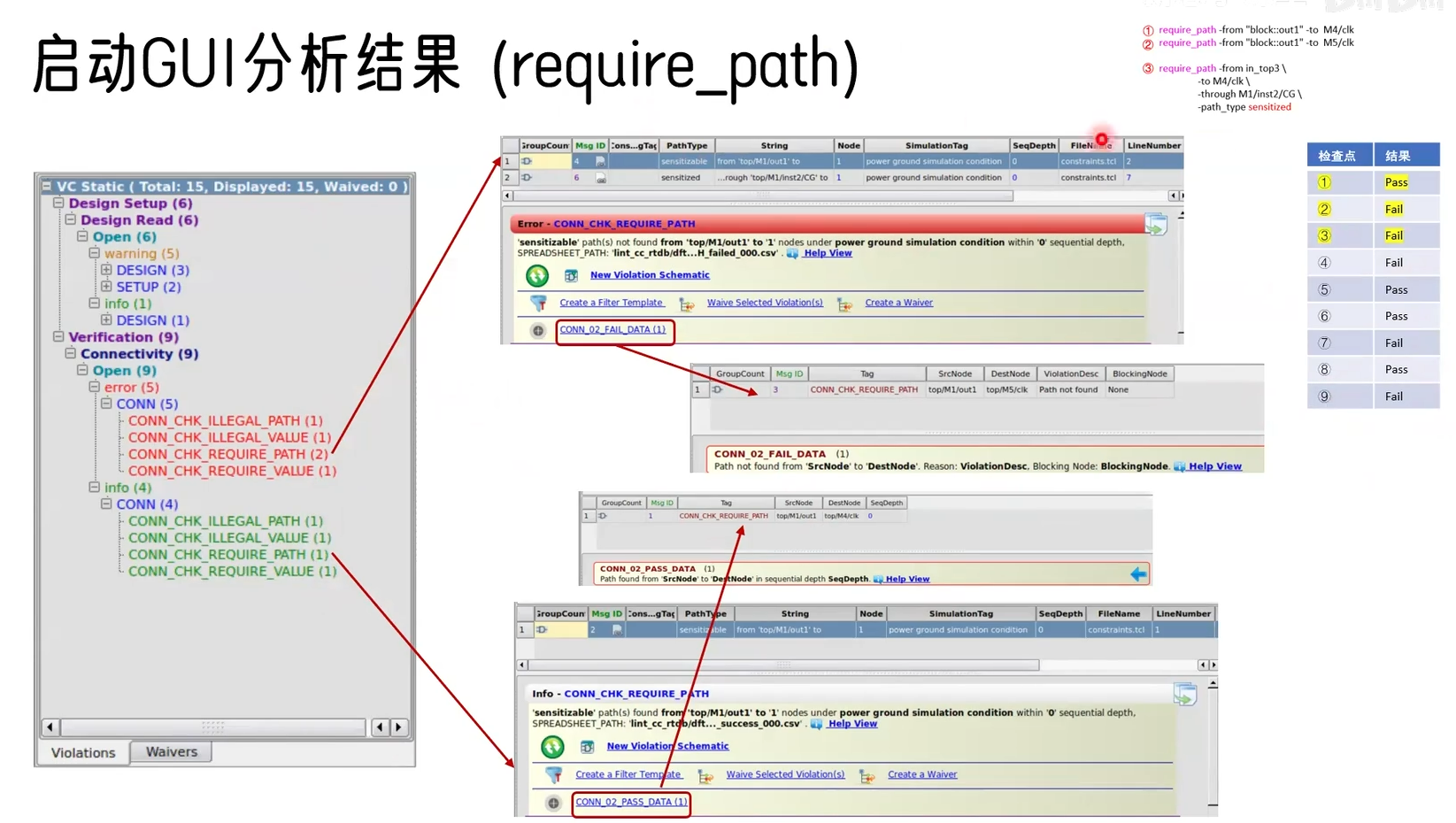

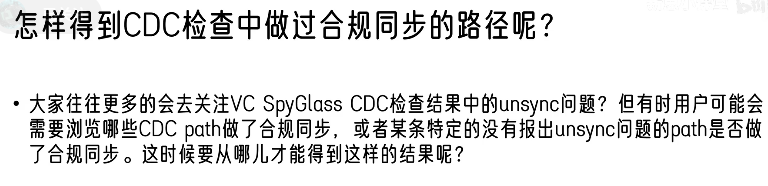

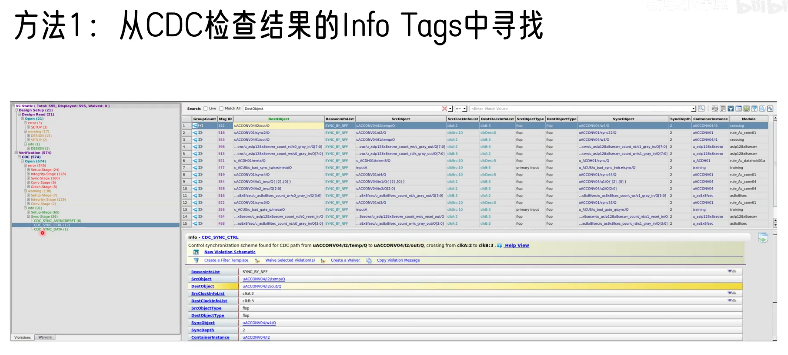

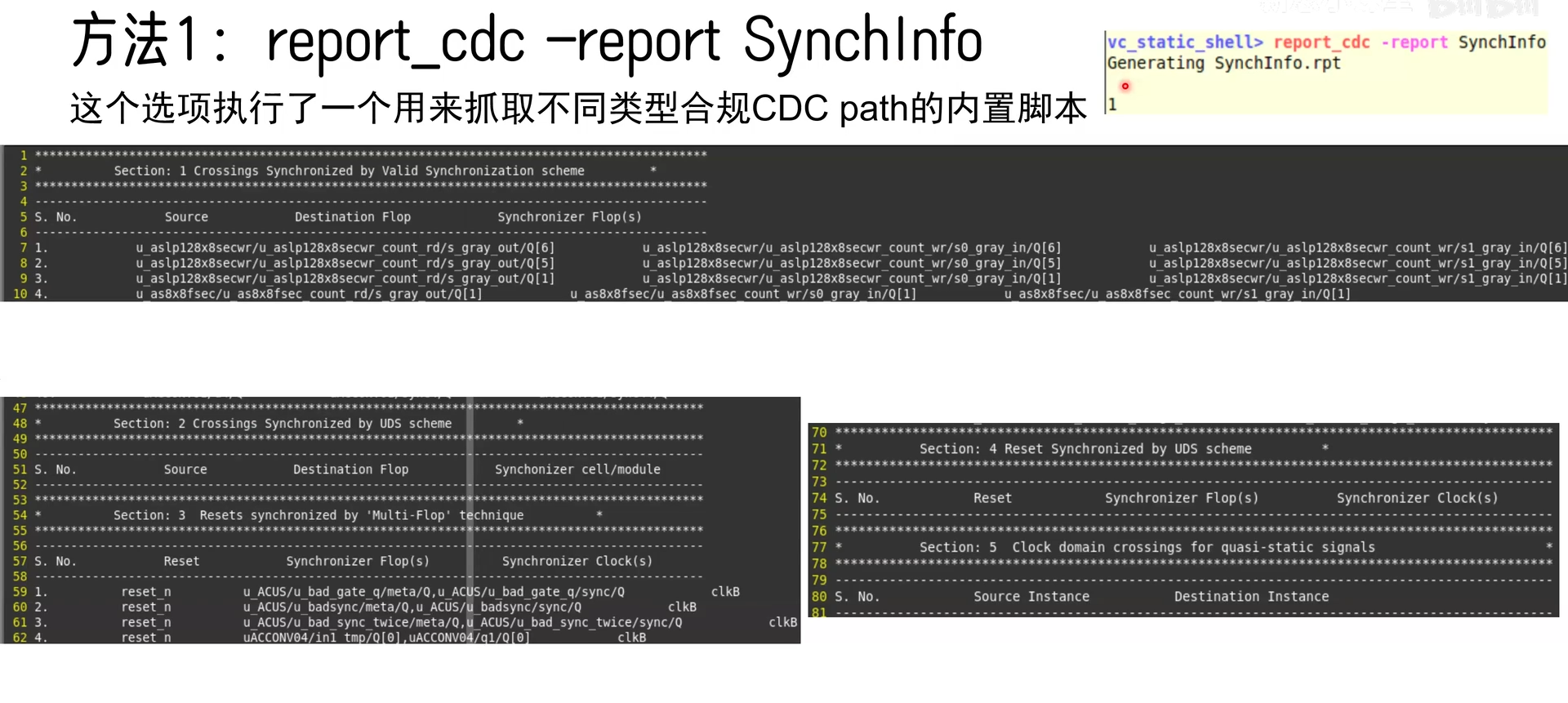

CDC合规同步路径的抓取

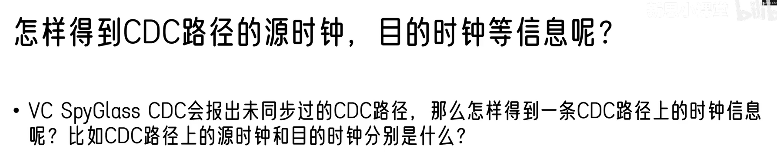

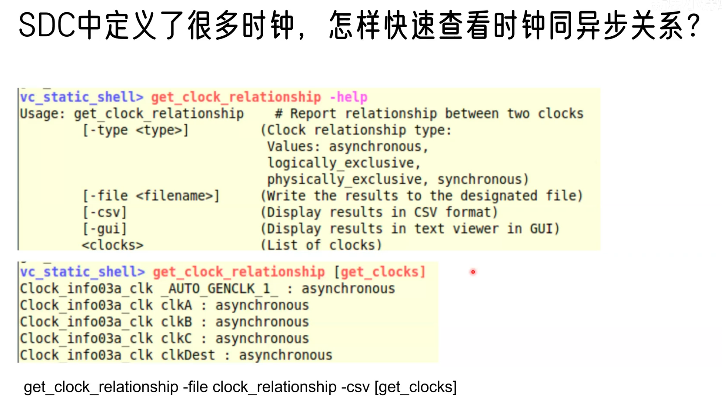

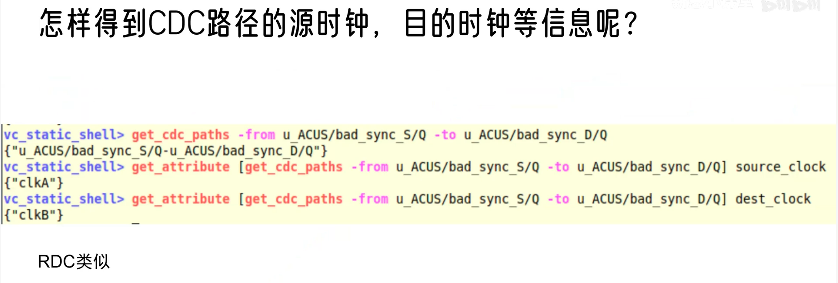

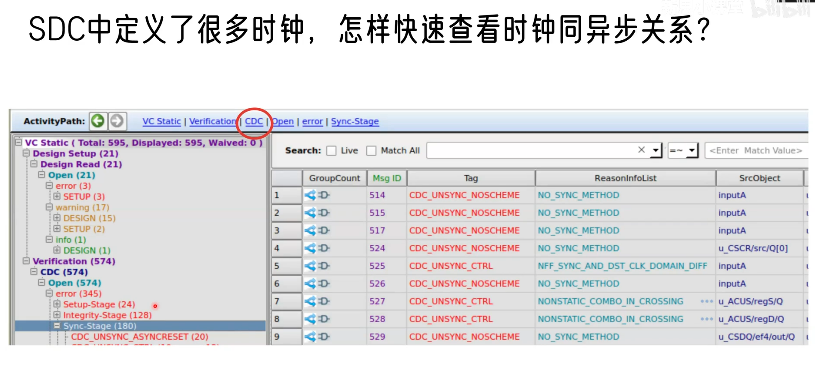

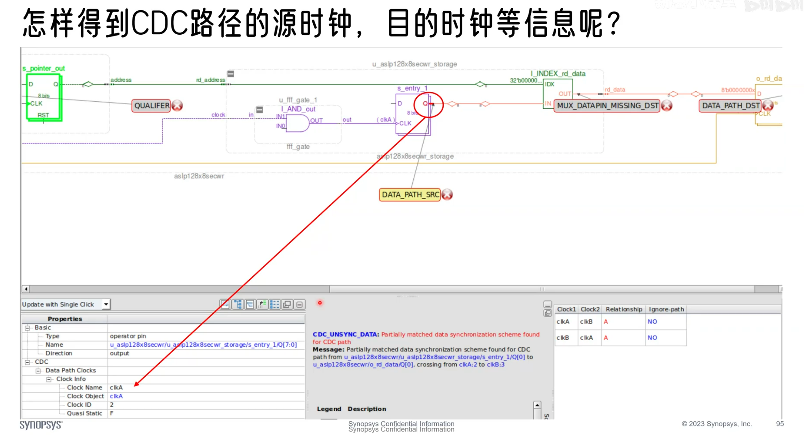

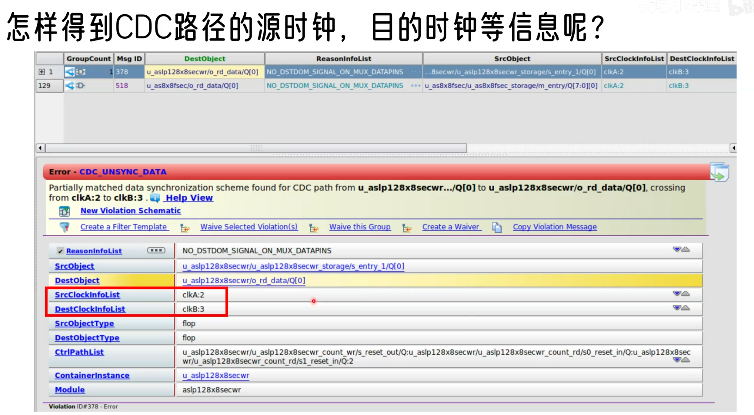

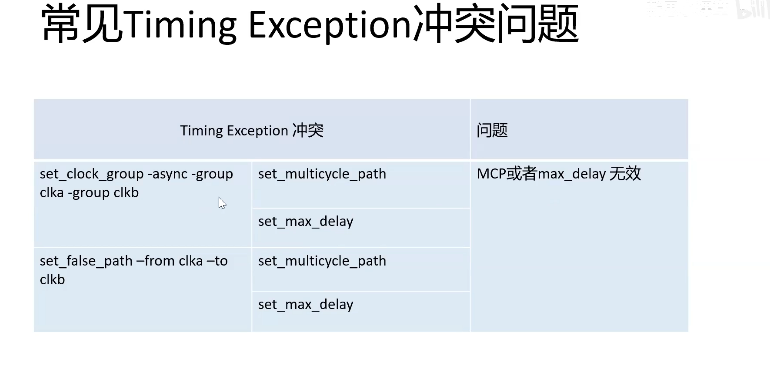

CDC路径的时钟信息

Spyglass Check CDC常见会报的三种错误

该部分内容全部来自Spyglass：你一定要懂的CDC错误

1、CDC Unsynchronized（没有跨时钟）

没有采用跨时钟模块，即咱们通常说的裸跨，不同时钟域的数据直接互连，会存在亚稳态问题。同步电路会进行STA（静态时序分析）保证setup-hold time满足要求，因此寄存器能够保证正确采样。而不同时钟域的信号之间没有setup-hold time要求，无法保证正确采样。

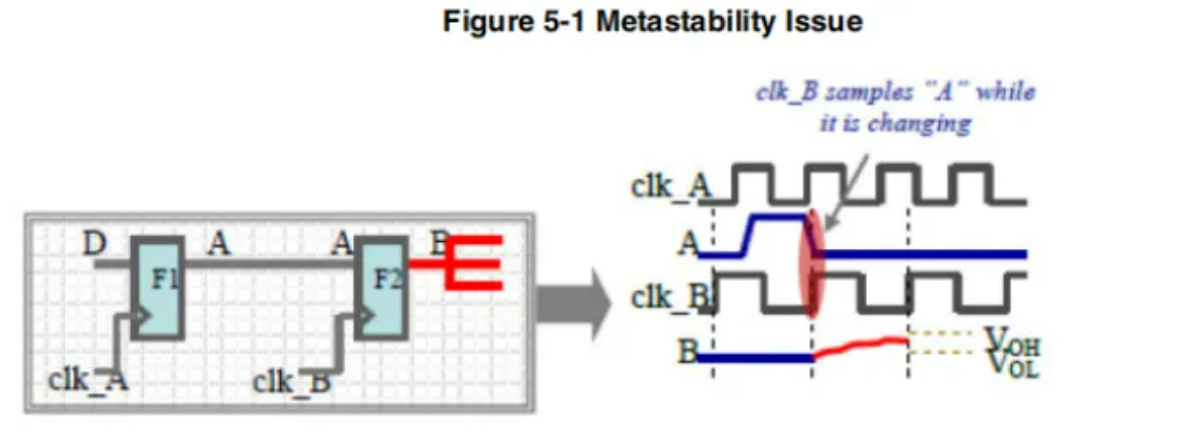

上图所示为亚稳态的案例，F1是clk_A时钟域的寄存器，F2是clk_B时钟域的寄存器，clk_A和clk_B是异步时钟，寄存器F1的输出信号A发生跳变的时刻有可能与clk_B的上升沿发生重叠，此时对寄存器F2来说，在setup-hold time时间区间内，输入A没有保持稳定，因此寄存器F2输出的B是不确定状态，这就是亚稳态。

解决方案：根据实际场景添加对应的跨时钟模块，例如bit同步器，脉冲跨时钟模块，异步fifo，多比特跨时钟等等。

解读1

没有跨时钟，不一定就是错误；在一些场景中，为了节约资源不跨时钟是允许的。

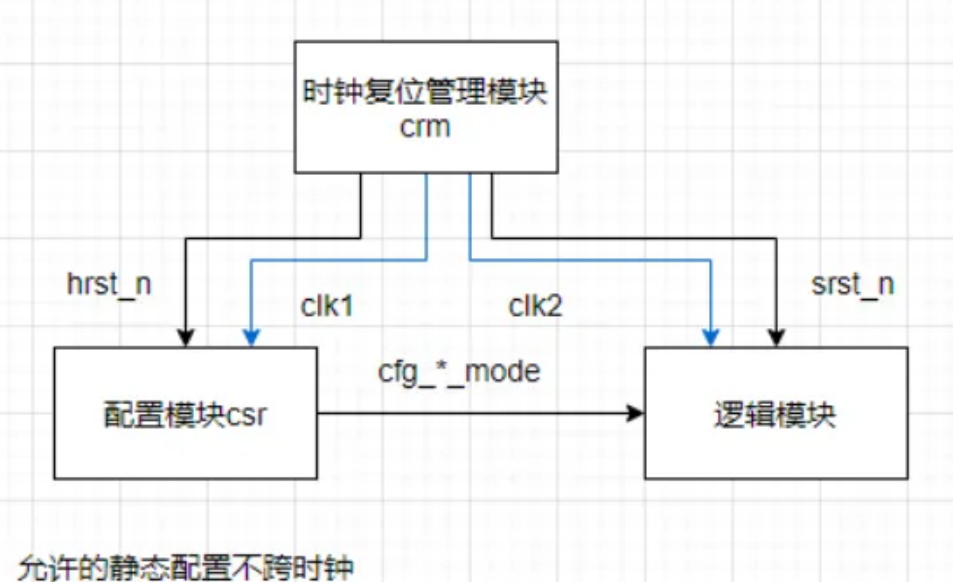

下图所示案例：配置模块csr模块产生的配置信号cfg_*_mode是clk1时钟域，直接用于clk2时钟域的逻辑模块。

在芯片使用过程中，复位和配置顺序如下：hrst_n先释放—>完成csr模块寄存器配置—>释放srst_n。

在srst_n复位释放后，静态配置cfg__mode不再发生改变。这种情况中，功能逻辑模块处于复位状态时，cfg__mode发生跳变，这种情况下即使发生了亚稳态也没有影响，因为功能逻辑模块还没允许。

解读2：

在部分握手机制的模块中，没有跨时钟，也能保证不会出现亚稳态。

CDC无法识别是否实现握手机制，如果跨时钟模块实现握手机制，即能够保证图中的F2准备采样时信号A已保持稳定，虽然会报错，但是不会出现亚稳态。在多bit的配置信号跨时钟模块中就存在这样的情况。

2、CDC Glitch （毛刺）

简单来说，就是组合逻辑直接跨时钟，组合逻辑会存在glitch，导致glitch被目的时钟采样到，导致出现不期望的信号

解决方案：增加源时钟域寄存器打拍，寄存器输出的信号才跨时钟。

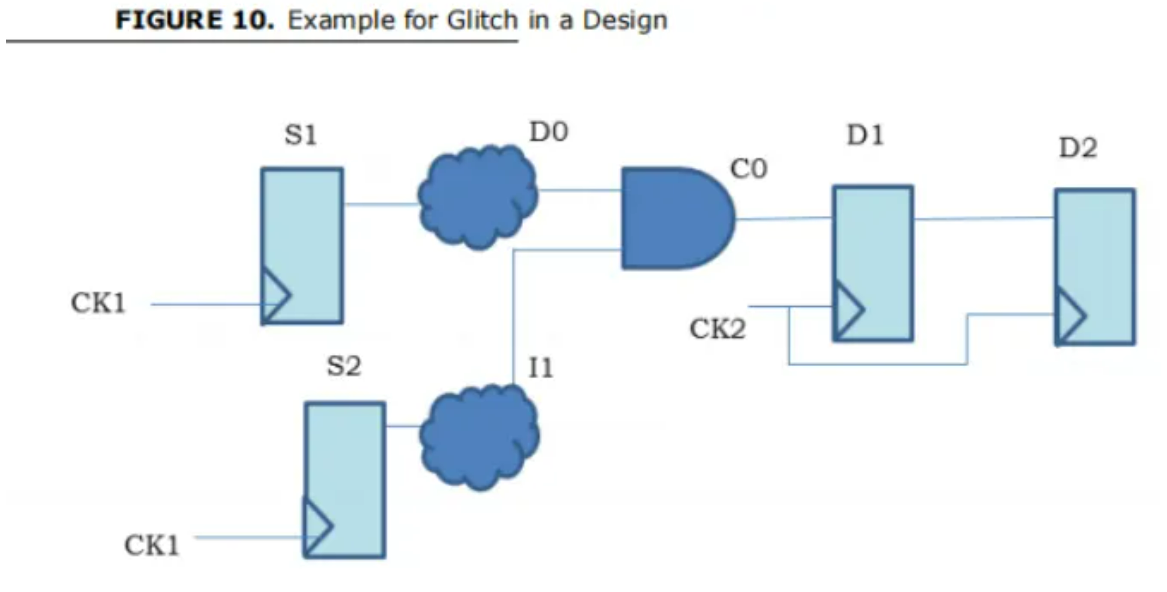

特殊场景：如果图10中的D0或者I1是一个准静态信号（几乎不会跳变的），那么不会产生glitch，也是可以接受的。

Glitches的产生有如下三种场景:

1）同一个bit信号的组合逻辑跨时钟

2）多个源时钟域的信号的组合逻辑跨时钟

3）同一个时钟域的多个源信号的组合逻辑跨时钟

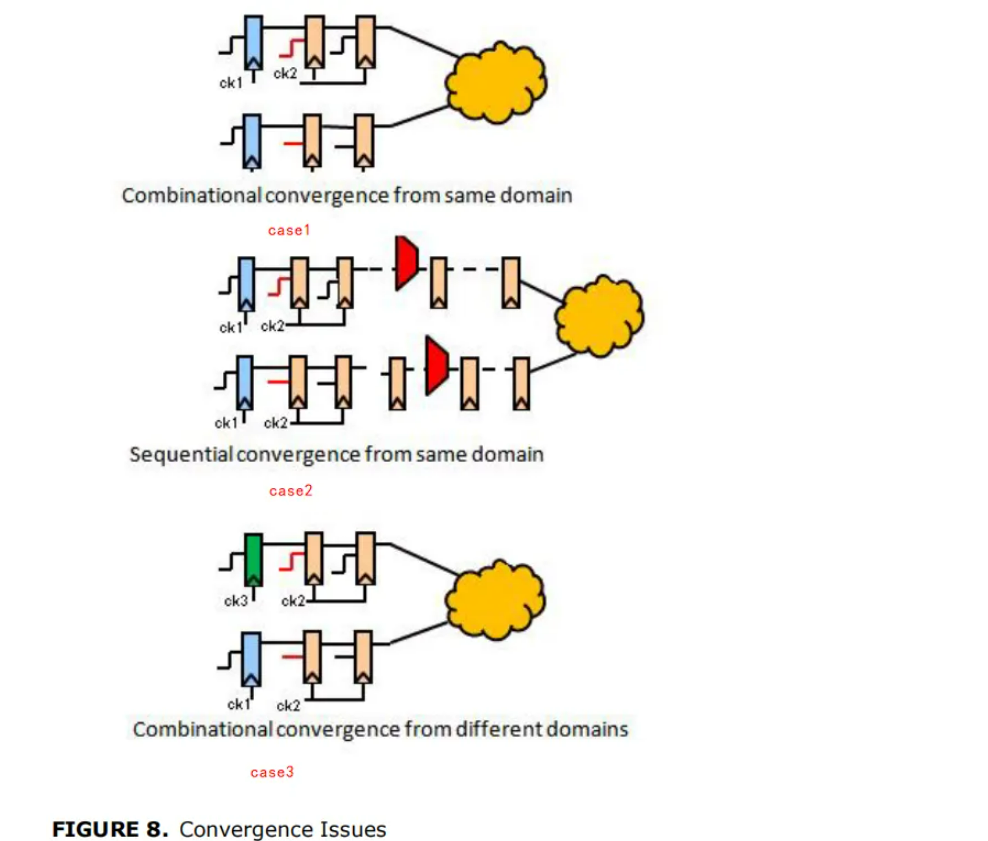

3、CDC-Convergence（跨时钟重新汇聚）

CDC-Convergence会产生不期望的信号组合，从而导致功能异常。

如果多个信号从源时钟域通过不同的跨时钟路径进入目的时钟域，然后这些信号在目的时钟域中又聚合到一起，那么就有可能因为信号的重新聚合导致电路功能上的异常。例如下图中，x和y的组合（x，y）在同步前只有（1,1）和（0,0）的组合，在同步后出现了（1,0）的组合，还有可能出现（0，1）组合。

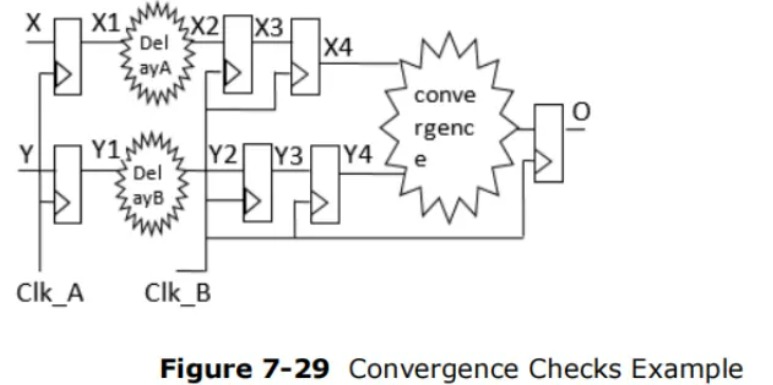

如下图所示，X、X1、Y和Y1 属于clk_a时钟域，delay A和delay B表示不同的延时（走线延时），X3，X4，Y3，Y4属于clk_b时钟域。clk_a和clk_b属于异步时钟。X4和Y4作为输入进行组合逻辑获得O。

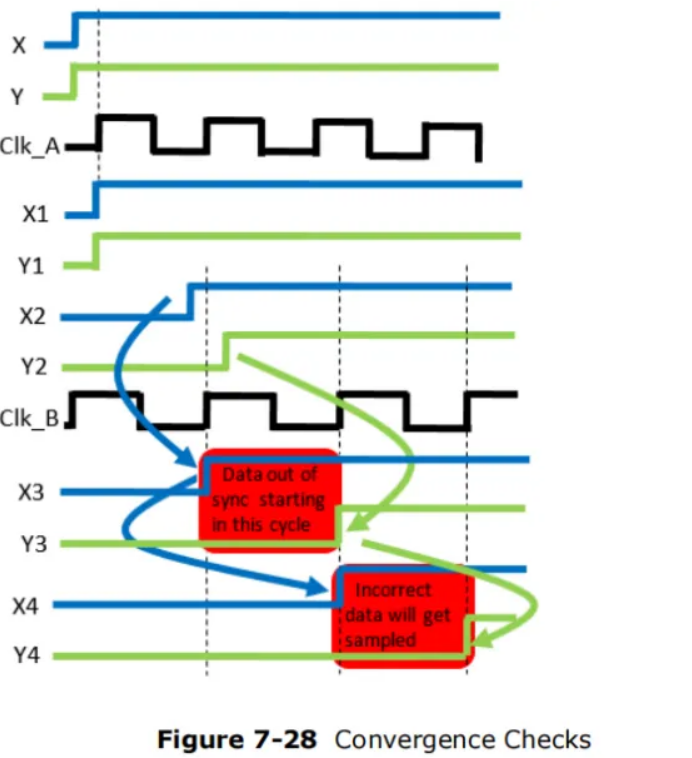

假设因为某些原因，x和y的组合（x，y）只会出现2’b00 或者2‘b11的情况。在正确设计过程中，我们期望x4和y4的组合（x4，y4）也只会出现2’b00 或者2‘b11的情况。但是由于不同的跨时钟路径会导致（x4，y4）出现错误组合。见图7-28，由于delay A和delay B的延时不同，导致X2和Y2到达同步器D端口的时间有差异，因此采样后的值X3和Y3可能会出现一个clk_b周期的差异，此时（x3，y3）出现了2‘b10的组合，此组合会传递到（x4，y4）。因此输出的Q可能是不符合预取的值。此为Convergence导致的错误
