CHI事务类型

CHI事务类型繁多，可分为Read、Write、Dataless、Combined Write、Atomic、Other六类。其中，combined write事务是把write事务和缓存一致性的维护操作（CMO）合二为一，暂按下不表。

读事务（Read Transactions）

一句话搞清楚CHI不同读事务的语义

CHI 协议中复杂的读事务可以用以下的比喻快速理解，我们把 互连网络（ICN） 比作“图书馆管理员”，把 Requester 比作“读者”：

ReadNoSnp：跳过管理员直接去私人书库拿书，不管别人手里有没有副本（非一致性读取）。
ReadNoSnpSep：和 ReadNoSnp 一样，但允许管理员先把“书找到了”的消息和“书本内容”分两次告诉我。
ReadOnce：路过顺便看一眼，不打算把书借走存放在自己家里（不存入 Cache）。
ReadOnceCleanInvalid：我看一眼就走，而且建议管理员把馆里所有副本都擦干净并放回仓库（Clean & Invalidate 提示）。
ReadOnceMakeInvalid：我看一眼就走，而且顺手把馆里其他人的副本全撕了，还不负责修补（强制 Invalidate 且不写回）。
ReadClean：我要借书回家看，但我有洁癖，全系统谁手里的书要是脏了，必须洗干净还给图书馆（强制写回内存）。
ReadNotSharedDirty：我要借书，但我绝不当那个负责洗干净书的人，谁爱洗谁洗（拒收 SharedDirty 责任）。
ReadShared：我要借书，怎么快怎么来，书脏不脏、谁负责洗我都不在乎。
ReadUnique：我要借书而且我要在书上涂改，请管理员立刻把别人手里的书全部回收并销毁。
ReadPreferUnique：我大概率要改书，如果现在没人用就给我独占权，要是有人正用着，我也能接受先共享着看。
MakeReadUnique：书我已经借到手了，现在我想申请改书的权限，请管理员把别人的副本都撤了。

一句话搞清楚何时选用何种CHI读事务

ReadNoSnp：当你访问非相干区域（如配置寄存器或私有内存）时使用，因为不需要和其他核心商量，速度最快。

ReadNoSnpSep：场景同上，但当你希望在数据还没准备好时，先让总线确认“收到请求”以释放资源时选用。

ReadOnce：当你只需要读一次数据（如搬运数据包或流媒体）且不想让它占用你宝贵的缓存空间时选用。

ReadOnceCleanInvalid：当你读完数据后确定短期内没人会再用，想顺便帮系统“清理垃圾”并把脏数据刷回内存时选用。

ReadOnceMakeInvalid：当你读完数据后确定该数据已作废（如已处理的丢弃包），想直接从系统中抹除它且不在乎数据丢失时选用。

ReadClean：当你需要长期持有数据，且为了后续能快速关机/休眠，想逼系统现在就把所有脏副本洗干净写回内存时选用。

ReadNotSharedDirty：当你作为消费者读数据，但你的缓存很小，不想在被踢出（Evict）时背负写回内存的沉重负担时选用。

ReadShared：当你只想做最通用的普通读取操作，不带特殊目的，只求以最灵活、最低延迟的方式拿到数据副本时选用。

ReadUnique：当你准备立即修改某个变量（如执行 store）时选用，一步位到位拿走所有人的权限。

ReadPreferUnique：当你准备做原子操作（自旋锁）时选用，它在不打断别人进度的前提下，尽量帮你提前抢到独占权。

MakeReadUnique：当你手里已经有这行数据，但突然想从“只读”升级为“修改”模式时，为了省带宽不重传数据而选用。

CHI协议上对读事务的详细阐述

ReadNoSnp

从RN向Non-snoopable的地址区间读数据，或者从HN向任何地址区间读数据

ReadNoSnpSep

从HN向SN读数据，且要求SN仅发data response。Sep是把data response和非data的response Seperate开的意思。

ReadOnce

向Snoopable的地址区间拿数据的Snapshot。换言之，读完不会保留在自己的缓存行中。

ReadOnceCleanInvalid

在ReadOnce的基础上，建议（hint）持有该缓存行的Node把该缓存行CleanInvalid掉（如果Dirty，要先写回memory）

用法：某个缓存行长远来看仍然有用，但用完这次之后短期内不会再被用到，就可以发起一个ReadOnceCleanInvalid

注意事项：

该缓存行的CleanInvalid是个hint，不能保证完成。
ReadOnceCleanInvalid 可能会意外地破坏其他处理器（Master/Agent）正在进行的“独占访问”（Exclusive Access/Atomic 操作），从而导致系统性能下降或逻辑重试。比如，假设 CPU A 正在对地址 0x100 进行独占访问（准备写入）。此时 CPU B 发起了一个 ReadOnceCleanInvalid 访问同一个地址 0x100。根据协议，ReadOnceCleanInvalid 可能会导致 CPU A 缓存里的那行数据被 Invalidate（失效）。一旦 CPU A 的缓存行失效，它的独占监视器（Exclusive Monitor）就会重置。结果就是 CPU A 的独占访问会失败（Fail），必须重新开始。也就是说，如果你对一个正被频繁进行原子操作（如锁、信号量）的热点内存区域使用这个指令，会导致其他核心的原子操作不断失败和重试，进而引发严重的缓存颠簸（Cache Thrashing），降低系统效率。

ReadOnceMakeInvalid

与ReadOnceCleanInvalid的唯一不同是，建议持有该缓存行的Node把该缓存行MakeInvalid掉（如果Dirty，可以直接丢弃，不需要写回memory）

用法：某个缓存行用完这次就不会再被用到了，就可以发起一个ReadOnceMakeInvalid，相比ReadOnceCleanInvalid节省一次WriteBack to memory

注意事项：

该缓存行的MakeInvalid是个hint，不能保证完成
与ReadOnceCleanInvalid一样，ReadOnceMakeInvalid可能会意外地破坏其他处理器（Master/Agent）正在进行的“独占访问”（Exclusive Access/Atomic 操作），从而导致系统性能下降或逻辑重试。
ReadOnceMakeInvalid会导致Dirty的缓存行丢失，是有损的。
在ReadOnceMakeInvalid事务中，“失效操作（Invalidation）”与“数据返回（Read Data Response）”之间具有时序与可见性约束。即：
1. 在数据交给请求者之前，必须先锁定（commit）“让别人失效”这件事。commit不代表动作已经全部完成，而是代表这个失效请求已经在总线互连矩阵中排好队，且不可撤回。（否则，如果系统先把数据给了你（请求者），但还没把其他人的缓存标记为“准备失效”，那么在微观时序上，可能会出现短暂的窗口期，导致两个 Agent 认为自己都拥有对该数据的合法控制权，或者看到不一致的值。）
2. 另一方面，需要保证，任何在拿到该缓存行的数据之后才开始的对该缓存行的写入操作，都绝对不会被 A 的那个失效动作所干扰。（如果没有这个规则：假设Agent A 发起 ReadOnceMakeInvalid。数据发回给了 A。紧接着，Agent B 发起了一个新的 Write 事务（更新了该数据）。此时Agent A 延迟的那个“使无效”信号才慢慢悠悠地到达，结果把 Agent B 刚刚写好的新数据给“误杀”使无效了。）
返回给Requester的数据应该处于I或UC或UD状态

ReadClean

ReadClean 的语义是：“我需要这份数据，但我不打算修改它，如果系统中有脏数据（Dirty Data），请帮我把它洗干净（写回内存/下级缓存）。”也就是，Requester拿到的数据一定是UC或者SC状态。

用法：

Requester打算把这个读回来的数据放进不能承担Dirty写回功能的cache里面，所以强制要求别人给自己的是clean状态。
强制去脏。比如当一个集群（Cluster）或核心准备进入休眠或关断状态时，它必须清理掉所有的 Dirty Cache lines。如果此时另一个 Agent（比如 GPU 或另一个 CPU）使用 ReadClean 读取了这些数据，它实际上“顺手”帮正在准备休眠的核心完成了“写回内存”的工作。这样，当核心真正进入休眠指令时，需要处理的 Dirty 数据量已经大大减少，从而加快了进入低功耗状态的速度。
避免Dirty状态的来回传递让系统管理变得复杂。如果 Dirty 数据一直在核心之间通过 ReadShared 传递（Dirty Tick-tack），那么总有一个核心必须承担“最后将数据写回内存”的责任。ReadClean 提供了一个明确的契机，在读取的同时解除这种“更新内存”的责任负担，保持系统状态的“整洁”。

ReadNotSharedDirty

ReadNotSharedDirty的语义是：拒绝在共享状态下承担 Dirty 责任。也就是返回的数据可以是UC, UD或SC，但绝对不可以是SD.

ReadShared

ReadShared是最基础，最通用的读取事务。ReadShared允许请求者接收任何合法的共享状态（包括UC、UD、SC和SD）

ReadUnique

仅允许返回的数据是UC或UD状态，保证自身独占性。

ReadPreferUnique

ReadPreferUnique是相对比较温和的ReadUnique。如果另一个核心正在进行独占操作，读到的数据会是shared状态而不是unique状态。你可以把 ReadPreferUnique 想象成一个“有礼貌的预定”： “老板，我想买这张桌子（Unique），如果现在没人订，直接给我；如果已经有人在付钱了，我就先站在旁边看看（Shared），不打扰人家结账。”

用法：

比如某个RN需要进行Atomic操作，如果没有这个事务，处理器可能先用 ReadShared 读到数据（获得 Shared 状态），发现要修改时，必须再发一个 CleanUnique 事务来申请独占权。这需要两次往返总线。有了 ReadPreferUnique，相当于直接告诉总线：“我一会儿大概率要改，如果方便的话，直接给我 Unique 状态。” 如果成功拿到 Unique，后续的写操作就是“本地操作”，无需再次申请权限，极大地提升了效率。
在多核争抢同一个锁（Exclusive Access）时，如果所有核都强行要求 ReadUnique，它会强制让其他所有核心的缓存行失效（Invalidate）。后果是：如果 A 刚拿到 Unique 还没来得及写，B 的 ReadUnique 就把 A 给失效了；接着 C 又把 B 失效了。这会导致“缓存颠簸”（Cache Thrashing），谁也无法完成任务。ReadPreferUnique 的聪明之处在于它是一种温和的请求。如果 HN-F 发现现在正好有另一个核心正在进行独占操作（Exclusive sequence），它会降级只给你 Shared 状态。这允许请求者至少能先“读”到值（比如在自旋锁中轮询状态），而不会粗鲁地打断那个正在执行关键写入操作的核心。

MakeReadUnique

MakeReadUnique事务的语义是：当请求者已经拥有数据，但缺乏“修改权限”时，以最小的代价获取独占权（Unique 权限）。

用法：

与ReadUnique相比，优化了带宽，只传权力，不传数据。ReadUnique: 无论请求者有没有数据，都会触发Data Response。MakeReadUnique如果互连网络（HN-F）确认请求者已经拥有最新的数据副本，它可以只返回权限确认（Completion），而不传输数据。在写密集型应用中，这极大地节省了总线数据带宽，降低了功耗。

注意事项：

在复杂的总线环境中，可能会发生这种情况：Agent A 发出 MakeReadUnique 想要升级权限。与此同时，Agent B 发出了一个 ReadUnique，导致总线向 Agent A 发送了一个 Snoop Invalidate（要求 A 删掉自己的数据）。如果按照简单的逻辑，Agent A 的数据没了，它的权限升级请求似乎应该失败并重试。但 CHI 的设计是，如果 Agent A 在等待 MakeReadUnique 结果时，数据被别人的 Snoop 给“抢”走了。总线（HN-F）必须保证在最后的响应中，重新把最新的数据再发还给 Agent A。即：Agent A 永远不需要因为“数据中途被抢”而重新发送请求。这保证了前向进度（Forward Progress），避免了在高竞争下的死锁或无限重试。

不带数据的事务（Dataless Transactions）

一句话搞清楚CHI不同Dataless事务的语义

1. Stash 系列（提前送货上门）

StashOnceUnique：管家主动把包裹塞进你的储物柜，并顺便把开锁的独占钥匙交给你，方便你待会直接修改。
StashOnceSepUnique：管家先告诉你“包裹马上就位”，让你先去忙，他随后再异步把包裹和独占钥匙送进你的柜子。
StashOnceShared：管家把包裹放进你的柜子，但只给你一份复印件（读权限），因为他知道你只是想看看，不想负责修改。
StashOnceSepShared：管家先发个短信确认收到了送货请求，然后后台慢慢把这份“只读”的包裹副本送达你的柜子。

2. Clean 系列（大扫除与同步）

CleanShared：管家要求你把手里的脏包裹复印一份存入总仓库（PoC），但允许你继续留着这份包裹慢慢看。
CleanSharedPersist：管家不仅要求你把包裹复印件交回仓库，还要亲眼盯着仓库管理员把它锁进永不掉电的保险柜（PoP）。
CleanSharedPersistSep：管家先确认数据已交回仓库，让你先恢复工作，过一会再通知你保险柜（PoP）已经彻底锁好。
CleanInvalid：管家要求你把手里修改过的包裹交回总仓库，然后必须当面把你自己柜子里的那份烧毁（Invalid）。
CleanInvalidPoPA：管家执行跨空间大扫除，把包裹彻底刷过物理别名点（PoPA），确保在其他平行物理空间也能看到这件货。
CleanInvalidStorage：最彻底的清空，管家要求把包裹从所有缓存销毁，并确认数据已经物理写入了最底层的闪存颗粒（PoPS）。

3. 权限与状态切换（所有权流转）

MakeInvalid：管家冷酷地通知你：“不管你手里的包裹是不是新的，立刻把它扔了，我不需要你交回仓库。”
CleanUnique：你告诉管家：“我手里有这件货，但我现在想改它，请帮我收回别人手里的钥匙，让我一个人独占。”
MakeUnique：你告诉管家：“我要彻底重画这幅画，把别人的副本都烧了，我也不需要旧的数据，直接给我独占写权限。”
Evict：你主动告诉管家：“我的柜子满了，这件货我也不打算用了，权限我还给你，但这货没改过，我就不麻烦你存回仓库了。”

一句话搞清楚何时选用上述何种CHI Dataless事务

1. 获取写权限（我要修改数据）

CleanUnique：当你只有读权限（Shared）但想修改部分字节时，用它来拿独占权并同步最新数据。
MakeUnique：当你准备覆盖整行数据时，用它来最快获取独占权（因为它不产生数据传输）。

2. 缓存清理（我想同步或腾位置）

CleanShared：想把脏数据推回内存供他人查看，但自己还想留一份继续读时选用。
CleanInvalid：想同步脏数据到内存，且同步完后彻底放弃该缓存行时选用。
MakeInvalid：本地缓存行已无用，想直接丢弃且不需要写回内存（哪怕它是脏的）时选用。
Evict：本地缓存行是干净的（Clean），仅仅因为空间不足想通知家乡节点（HN）你要放弃权限时选用。

3. 持久化与存储（我要确保数据不丢）

CleanSharedPersist：需要确保数据掉电不丢失，但之后仍需高频读取该数据时选用。
CleanInvalidPoPA：在机密计算切换内存归属空间（PAS）前，确保旧空间的残余数据彻底物理清除时选用。
CleanInvalidStorage：必须确认数据已物理落盘（如 SSD 颗粒）以满足极高可靠性要求时选用。

4. 缓存推送（我把数据喂给别人）

StashOnceUnique：想把数据连带写权限一起“推”给特定的 CPU 核心以减少其写延迟时选用。
StashOnceShared：只想把数据“推”给目标 CPU 读（如处理报文头），且不想让目标 CPU 负责写回时选用。

CHI协议中对Dataless事务的详细阐述

这类事务的特点是，数据（Data）不被包含在response中。这类数据通常用来执行一些coherence操作。

这类事务可以分成几类，

一类是StashOnceUnique, StashOnceSepUnique, StashOnceShared, StashOnceSepShared这类独立的Stash操作，用于优化性能；
一类是单纯缓存一致性的维护操作（CMO, cache maintenance transactions）, 比如CleanShared, CleanSharedPersist, CleanSharedPersistSep, CleanInvalid, CleanInvalidPoPA, CleanInvalidStorage, MakeInvalid；注意在这类操作中，RN不得理会Response中的cache状态信息
一类是CMO操作加上独占性操作，比如CleanUnique，MakeUnique；
一类是缓存驱逐操作，单指Evict。

CleanUnique

一般用于Requester自身已有一份shared状态的缓存行，且希望获得该缓存行的独占权以完成后续对该缓存行的写。其他核如果有Dirty的该缓存行，需要写回主存。当Requester不能保证后续对该缓存行的写为全行写，可能为partial写时，使用该事务。

MakeUnique

与CleanUnique的区别是，其他核如果有Dirty的该缓存行，不需要写回主存。MakeUnique仅用于当Requester即将对该缓存行的全部字节执行写操作。

Evict

用来驱逐处于clean状态的缓存行。Evict用于某缓存行不再被RN需要的时候。

StashOnceUnique, StashOnceSepUnique

StashOnceUnique的语义是请求者发送一个 Stash 请求到 HN（Home Node），指示 HN 将特定的缓存行推送到某个目标 CPU（Target），并且要求该目标 CPU 最终处于 Unique 状态（即拥有写权限）。StashOnceUnique是一个单一事务流，HN在收到请求之后，会通过snoop机制通知目标CPU去获取数据。

StashOnceSepUnique的语义和StashOnceUnique一直，但其中的Sep代表将推送动作和完成确认两件事情解耦。HN 会先给请求者返回一个 StashDone 响应，表示请求已被受理，而数据的实际搬运过程（Data Pull）则在后台异步进行。

使用场景：

由一个非 CPU 节点（如网卡 NIC 或加速器）主动发起请求，将数据及其“写权限”提前搬运到某个特定的 CPU 缓存中。在传统的系统中，如果 IO 设备写数据到内存，CPU 稍后去读，会经历：内存写回 -> CPU Cache Miss -> 内存读取 的漫长路径。StashOnceUnique 的用意在于，在 CPU 真正需要数据前，就把数据从 IO 或内存推送到 CPU 的 L1/L2。带有 “Unique” 后缀意味着不仅推送数据，还要求目标 CPU 获得 Unique (Writable) 状态。这样 CPU 拿到数据后可以直接修改（例如修改报文头），无需再发起 CleanUnique 事务来获取写权限。

注意事项：

StashOnceSepUnique相比StashOnceUnique，其释放资源的速度更快，但所需的硬件支持也更为复杂。
DataPull 并不是一个独立的消息类型，而是一个动作序列。当请求者（如加速器）发送 StashOnceUnique 给 HN 时，HN 并不会直接强行把数据塞给目标 CPU（这会把 CPU 的内部流水线搞乱），而是通过 SnpStashUnique 信号“敲敲门”，问 CPU：“你要不要这行数据？”如果目标 CPU 觉得现在缓存有空位，它就会发回一个 DataPull 请求。
1. 标准的DataPull交互流程是这样的：请求节点（RN-I）发送 StashOnceUnique 给 HN。HN 发现是 Stash 请求，向目标 CPU（RN-F）发送 SnpStashUnique。目标 CPU 接收到该 Snoop。如果它愿意接收这行数据，它会向 HN 发送一个带有特殊标记的 ReadUnique（这就是所谓的 DataPull）。HN 将数据（通过 CompData）发送给目标 CPU。目标 CPU 现在拥有了该行的独占权（Unique Clean/Dirty），可以直接进行写操作。
2. DataPull机制的好处在于避免“强推”导致的问题。如果数据被强行推入 CPU 缓存，而 CPU 此时正在忙于处理其他高优先级任务，或者缓存已经满了，强推会导致缓存污染或流水线阻塞。DataPull 让 CPU 拥有拒绝权：如果 CPU 缓存太忙，它可以选择不发起 DataPull。
3. 即：DataPull = Snoop 诱导 + CPU 主动拉取。
这里的Once可以理解为不建立“粘性” (Non-Sticky)。在总线协议设计中，Stash 操作有两种潜在的逻辑：1. 非 Once (持久型/预取型)： 告诉缓存，“这一块数据很重要，请把它加载进来，并且尽可能长时间地保留它，哪怕最近没用到”。2. Once (一次性推送)： 告诉缓存，“我把这行数据推给你，仅供你下一次操作使用。用完之后，这行数据的替换权重（Replacement Policy）和普通数据一样”。这样可以防止缓存污染。如果 IO 设备源源不断地向 CPU 缓存推送数据，而这些数据被标记为“长期保留”，那么 CPU 自己的局部性数据（Local Data）就会被挤出缓存。加上 “Once”，意味着这只是一个临时的性能暗示。

StashOnceShared, StashOnceSepShared

前面两个事务（StashOnceUnique, StashOnceSepUnique）会把DataPull当成ReadUnique事务看待，而这两个事务（StashOnceShared和StashOnceSepShared）会把DataPull当成ReadNotSharedDirty事务看待。

场景：一般用于使某CPU提前拥有对某缓存行的读权限。这里把DataPull当成ReadNotSharedDirty事务主要是为了避免复杂的SharedDirty状态机。

CleanShared

用来让其他的缓存行副本的状态都变成Non-dirty的（Clean或Invalid），dirty的副本必须写回memory。

CleanSharedPersist

用来让其他的缓存行副本的状态都变成Non-dirty的（Clean或Invalid），比CleanShared事务更进一步，CleanSharedPersist事务要求dirty的副本必须写回所谓Point of Persistence (PoP)（Point of Persistence (PoP) 指的是系统中一个特定的位置，一旦数据到达这里，即便系统掉电（Power Failure），数据也不会丢失。其通常指 非易失性存储器（NVM），如持久内存（Persistent Memory, PMEM）或 Flash。）

CleanSharedPersistSep

大体与CleanSharedPersist相同，但是Response可以分两步（Requester也需要支持一步完成的）

CleanInvalid

用来让其他的缓存行副本的状态都变成Invalid的，dirty的副本必须写回memory.

CleanInvalidPoPA

这个事务比较冷门，主要出现在支持 Arm 机密计算架构 (Arm CCA) 或多物理地址空间（Multi-PAS）的系统中。在支持机密计算（如 Arm Realm Management Extension）的系统中，同一个物理内存可能会被映射到不同的 物理地址空间 (Physical Address Space, PAS)。例如：Secure PAS (安全空间)、Non-secure PAS (非安全空间)、Realm PAS (机密空间)、Root PAS (根空间)。PoPA (Point of Physical Aliasing)是系统中的一个物理位置（通常在内存控制器的前级），在该位置之后，系统不再区分请求来自哪个 PAS，而是直接映射到真正的物理存储介质。也就是它是解决“地址别名（Aliasing）”导致的一致性问题的终点。

CleanInvalidPoPA在将指定地址范围内的所有“脏数据（Dirty）”从 Cache 中推出去且将所有 Cache 副本设为无效（Invalid）的同时规定，这种CMO操作的深度必须达到 Point of Physical Aliasing 之后。它确保了当数据经过 PoPA 点后，你在 PAS A 写入的数据，能够被 PAS B 正确地看到。

CleanInvalidStorage

用来让其他的缓存行副本的状态都变成Invalid的，dirty的副本必须写回PoPS (Point of Physical Storage).

PoPS (Point of Physical Storage)指 **物理存储点，这是最深的一层。它保证数据不仅进入了持久化层（PoP），而且已经写入了**最终的物理介质（如 NAND Flash 的存储单元或磁盘盘片）
PoPS 确保了“绝对的安全”。在某些严格的合规性场景或文件系统操作中，仅到达 PoP（可能还在闪存控制器的电容保护缓存里）是不够的，必须到达 PoPS。

MakeInvalid

用来让其他的缓存行副本的状态都变成Invalid的，dirty的副本允许直接丢弃。

写事务（Write Transactions）

CHI中的写事务可以粗略分为覆盖写（Immediate），腾位置（CopyBack），预存（Stash），非一致性写（WriteNoSnp）

一句话搞清楚CHI中不同Write事务的语义

一、 Immediate 类 (直写类：人狠话不多，直接推数据)

WriteNoSnp (Full/Ptl): “发往非一致性区域的普通快递，不查附近邻居，直接送到目的地。”
WriteNoSnpDef: “可以晚点再发的普通快递，允许我一次寄好几件且不用按顺序等回执。”
WriteNoSnpZero: “给目的地发个电报，告诉他：‘把这块地儿全填成零’，但我不用寄实物。”
WriteUniqueFull: “霸道总裁式写回：我手里有全套新货，你们邻居手里的旧货全给我作废，直接存入总库。”
WriteUniquePtl: “精准修改：我只改其中几个零件，但你们邻居手里的整套旧货也得全部作废。”
WriteUniqueZero: “一致性清零：不用寄数据，但要通知全系统把这行旧数据作废，并清空为零。”
WriteUniqueFullStash: “写回并定向安利：我写数据的同时，顺便让管家把这行新数据塞到某个特定邻居的包里。”

二、 CopyBack 类 (放回类：把原本就在我这的东西还回去)

WriteBackFull: “我不留了：把我在本地改过的这行脏数据，完整地还给下一级并清空我自己的库存。”
WriteBackPtl: “碎块归还：我本地只有一部分是脏数据，只把这几个改过的碎块还回去，然后我不留了。”
WriteCleanFull: “备份同步：我本地继续留着这行，但同步一份最新版给总库，让我这行的状态变‘干净’。”
WriteEvictFull: “权限转交：这行我没改过，但我原本是独占的，现在我不要了，把这份‘独占特权’连同数据一起转交给下一级。”
WriteEvictOrEvict: “商量着办：我要丢弃这行独占数据，问问管家你要不要存？你要我就寄（WriteEvict），你不要我就直接扔（Evict）。”

一句话搞清楚CHI中不同写事务的使用场景

WriteUniqueFull：【内存初始化/DMA】 我手里有一整行新数据要“强行占领”这个地址，所有人手里的旧货立刻扔掉。
WriteUniquePtl：【非对齐写/碎片修改】 我只想改一行里的某几个字节，但也要霸道地让别人手里的整行失效。
WriteUniqueFullStash：【生产者-消费者模式】 我刚算出一行结果，存入内存的同时，顺便“推”到 CPU 缓存里让它赶紧处理。
WriteBackFull：【Cache 替换】 缓存满了，我得把这一行改过的（Dirty）数据还给内存，腾地方给别人。
WriteCleanFull：【内存快照】 数据我改好了，先发一份给内存备份（防止丢数据），但我自己还要留着继续读写。
WriteEvictFull：【特权转移】 我没改数据，但我之前是“独占”的，现在我不需要了，把这个“独占干净”的状态传给下一级。
WriteEvictOrEvict：【带宽优化】 我想扔掉一行没改过的数据，问问下一级缓存：“你要不要存？你要我才发数据，不要我就直接删了”。
WriteNoSnp (Full/Ptl)：【非一致性/IO设备】 发给显存或不用查缓存的设备，直接暴力存入，不跟其他 CPU 核心打招呼。

CHI协议中对不同写事务的详细阐述

CHI中的写事务可以分为两类：一类是所谓Immediate write transaction，流向可以是RN到HN，也可以是HN到SN。特点是在写之前RN不需要取得该缓存行的独占权（因为RN写完之后不想存该缓存行），而是把维护一致性的锅推给HN完成。另一类是CopyBack write transaction，这类的数据流向是去往下一级cache或者memory，同样也不需要对其他RN的snoop。

WriteNoSnpFull

从RN向Non-snoopable的地址区间写一整个（full）缓存行，或者从HN向SN写一整个缓存行。所有Byte Enable (BE)位必须为高

WriteNoSnpPtl

和WriteNoSnpFull相比，BE位可以全部为0，可以部分为0（写缓存行的一部分），也可以全部为1（写缓存行的全部），很灵活

WriteNoSnpDef

和WriteNoSnpFull,相同的是从RN向Non-snoopable的地址区间写一整个（full）缓存行，或者从HN向SN写一整个缓存行。所有Byte Enable (BE)位必须为高。

不同的是，这些写是可推迟的（Deferrable），即只要数据被传送到路径中的一个中间节点（例如 Home Node 或缓存控制器），并且该节点保证之后一定会负责把数据写完，就可以立即返回确认信号。（因为这种写入不会触发其他核心缓存的查询（Snoop），因此系统可以放心地在中间环节拦截并确认，而不必同步等待全局一致性检查。）这种机制主要是为了降低延迟和提高带宽效率。

注意事项：

允许同一个RN发出多个Outstanding的Deferrable Write事务

WriteNoSnpZero

与WriteNoSnpFull相比，WriteNoSnpZero指示目标核向目标地址缓存行写全0. 因为写的数据已经确定（全0），后续RN或者HN不会再传输写数据。

WriteUniqueFull

向某块snoopable的地址区间发起全行写（full）。写前和写后，发起者的该缓存行状态都是Invalid。写数据进入memory或者SLC中。对于发起者RN来说，可以不理会一致性的维护问题，全权交给HN来解决。

WriteUniquePtl

与WriteUniqueFull相同，其他RN的该缓存行副本都会被invalidate；与WriteUniqueFull的唯一不同是，可以不是全行写（某些BE位可以不为1）。为了保证缓存行数据的完整性，写的部分缓存行数据直接从RN发向HN，在HN端完成合并。

用法：某些只写不读的小流量数据（如日志记录，状态标志更新），可以显著降低其延迟；某些计算单元产生碎片化结果，直接丢给下游 SLC 处理，而不需要在本地保留副本。

注意事项：WriteUniquePtl只是把合并这个脏活丢给了HN。

WriteUniqueZero

向某块snoopable的地址区间发起全0的全行写。同样的，后续写数据不会被传输。

WriteUniqueFullStash

发起者指示HN向某个RN发起stash的snp hint，如果该RN决定接受这个hint，就会发起datapull，把建议的对应地址的缓存行全行拉进自己对应的cache位置。

WriteUniquePtlStash

与WriteUniqueFullStash的唯一不同是，datapull的可以是缓存行的一部分。

WriteBackFull

把一整行Dirty状态的缓存行推给下一级缓存或者memory

WriteBackPtl

把Dirty状态的缓存行的一部分推给下一级缓存或者memory

WriteCleanFull

把一整行Dirty状态的缓存行推给下一级缓存或者memory的同时，保留一个clean的副本在本层级cache中

WriteEvictFull

把一整行UniqueClean状态的缓存行推给下一级缓存，当前层级cache中不保留副本。

一般用于RN还想要保持对某个缓存行的独占权，但是当前层级cache放不下了，就把缓存行驱逐到下一个层级。

WriteEvictOrEvict

语义是：我这里有一行 UniqueClean（独占且干净）的数据要丢弃，我想顺便把数据传给下一级缓存（SLC），但如果你（HN）不想要，我就直接把它删了

让HN根据自身情况自行决定。

流程如下：RN 发送 WriteEvictOrEvict 请求给 HN。HN 根据自己当前的负载、SLC 的剩余空间等情况做决定：如果HN想要数据，就回复 CompDBID（包含 Data Buffer ID），告诉 RN：“把数据发给我吧”。如果HN不需要数据，就仅回复 Comp。RN 收到后直接在本地把该行设为 Invalid，不需要发送数据。

RN可以通过LikelyShared字段对HN进行提示。如果 RN 认为这行数据以后可能被多个核心共享，它会在字段中标记。HN 看到这个提示后，更有可能决定“接收数据”并把它留在 SLC 中，以方便后续的读取请求。

原子事务（Atomic Transactions）

在讲原子事务之前，需要首先分清楚Atomic和Exclusive，并分清楚Atomic Operation和Atomic Transaction

Atomic和Exclusive的区别

简单来说：Atomic 是目的（结果），而 Exclusive 往往是实现 Atomic 的手段（过程）。

原子性描述的是一个操作的状态：它是一个不可分割的整体。对原子操作来说，只有“成功完成”或“完全没发生”两种状态，不存在中间态。当一个线程执行原子操作时，其他线程看到的要么是操作前的旧值，要么是操作后的新值，绝不会看到数据修改了一半的“脏数据”。现代 CPU 通常提供专门的原子指令（如 x86 的 LOCK 前缀指令，或 ARMv8.1 引入的 LSE 指令集如 LDADD）。

独占性（Exclusive）描述的是一种访问机制：在一段时间内，只有一个访问者能持有对某个内存地址的控制权。比如ARM的LDREX和STREX指令。Load-Exclusive (LDREX)从内存读数据，并在硬件监视器里给这个地址打上“独占”标记。CPU随后在寄存器中修改这个值。这之后Store-Exclusive (STREX)会尝试写回内存。监视器会检查“从我打标记到现在，有没有别人动过这个地址？”如果没有：写入成功（原子性达成）。如果有：写入失败，程序通常需要循环重试。

Atomic Operation和Atomic Transaction的区别

原子操作描述的是功能行为。它指一个不可分割的读-改-写过程。在操作期间，没有任何其他Agent可以访问该内存位置。它是一个语义概念。

原子事务描述的是协议行为。它是 CHI 协议中定义的一种专门的事务类型，用于将“原子操作指令”和“所需数据”从请求节点（RN）发送到系统中的另一个组件（如 Home Node 或 Slave Node），进而实现计算下推（Operation Offloading）。在原子事务中，请求者不再请求数据的所有权（不拉取 Cache Line），而是直接发送一个 Atomic Transaction 包，里面包含了：地址 + 操作类型（如 ADD） + 操作数（TxnData）。之后，原子操作在数据存放的地方（如三级缓存或内存控制器端）直接完成。

区分这两者主要反映了现代 SoC 架构中 “数据不动，代码动” 的趋势：

Near Atomic (仅 Operation)： 如果 CPU 已经独占（Unique）了某个 Cache Line，它会直接在本地执行 Atomic Operation。这时不需要发出 Atomic Transaction，因为数据就在手边，直接改就行。
Far Atomic (Operation + Transaction)： 如果数据在很远的内存里，且很多核都在抢。此时 CPU 会发起一个 Atomic Transaction，把 Atomic Operation 包装起来丢给互连网络。这样做可以避免为了改一个数而反复搬运整个 64 字节的 Cache Line，大大降低了总线拥堵。

一句话讲清楚CHI中四种原子事务

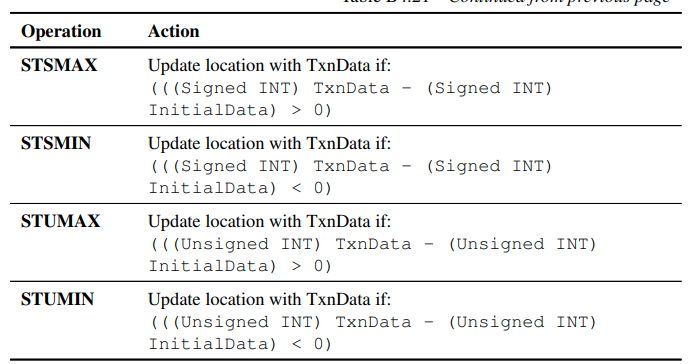

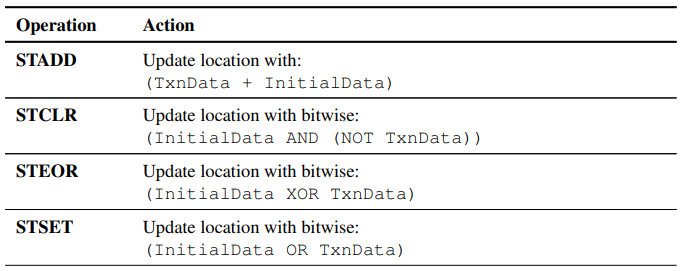

AtomicStore：只发不收。发数据去修改内存，不需要返回旧值。适用于不需要知道结果的更新（如：计数器增加）。

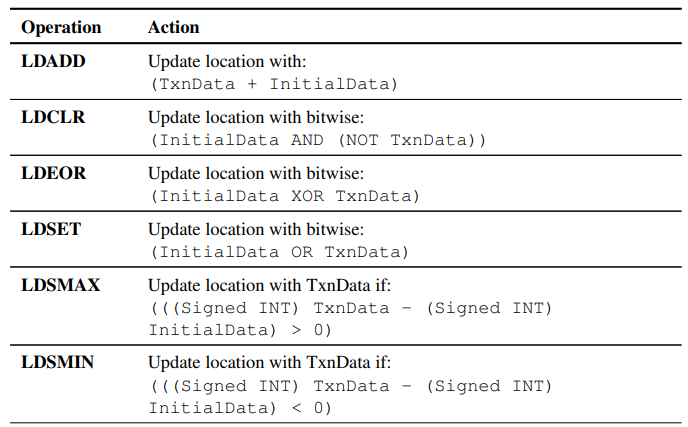

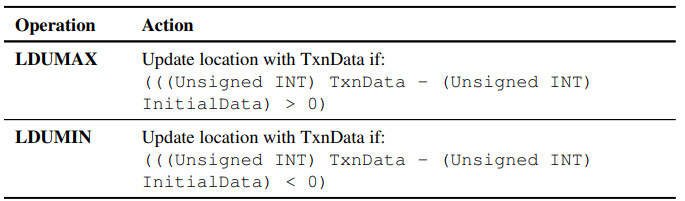

AtomicLoad：发数据去修改内存，但要求返回修改前的旧值（InitialData）。常用于“Fetch-and-Add”逻辑。
AtomicSwap：无条件交换。把你的数据存进去，把原来的数据换出来。
AtomicCompare：即 CAS (Compare and Swap)。发送两个值（比较值 CompareData 和交换值 SwapData）。只有内存原值等于比较值时，才写入交换值。这是构建无锁队列、信号量的核心。

CHI中对四种原子事务的详细阐述

对于所有的原子事务，CHI要求，requester拿到response中的data（旧值）之后，只能在寄存器中使用，不得将其缓存在自己的cache中。

对于所有的原子事务，CHI要求，不得使用DMT或者DWT flow.

AtomicStore

支持八种operation，包括STADD, STCLR, STEOR, STSET, STSMAX, STSMIN, STUMAX, STUMIN

AtomicLoad

支持八种operation，包括LDADD, LDCLR, LDEOR, LDSET, LDSMAX, LDSMIN, LDUMAX, LDUMIN

AtomicSwap

发数据去修改内存，但要求返回修改前的旧值（InitialData）

AtomicCompare

即 CAS (Compare and Swap)。发送两个值（比较值 CompareData 和交换值 SwapData）。只有内存原值等于比较值时，才写入交换值。要求返回修改前的旧值（InitialData）

CHI支持的Snoop Request类型

一句话形象说明CHI支持的Snoop Request类型

我们可以用“管家管理仓库货物”来类比。CHI 的 Snoop 请求就像是 Home Node 充当的“大管家”，根据不同任务的紧迫性，对各 RN 缓存发出的“客气询问（Query）”、“温和建议（Stash）”或“强制拆迁（Unique/Invalid）”指令。

SnpOnce / SnpShared: “管家借个样板”——借走数据副本，不影响你继续持有。
SnpUnique / SnpCleanInvalid: “管家强制清场”——必须把货交出来并清空你的仓库，因为别人要改。
SnpMakeInvalid: “管家垃圾清理”——直接把你的货扔了（即使是脏数据），因为有人要拉一车全新的货来覆盖。
SnpStash…: “管家贴心安利”——看你仓库空着，建议你先领份货备着，但如果你有货我就不打扰了。
SnpPreferUnique: “管家绅士协商”——我想清场，但如果你正急着用（Exclusive 锁定），你可以先留着，我拿个共享版就行。
SnpQuery: “管家例行盘点”——只问你有没有货、货是什么状态，绝对不准动你的货。

CHI协议中对Snoop Request类型的详细阐述

总体来讲，可以分为四种类型：数据获取型，状态维护与清理型，Stash型，辅助功能型。

带Fwd的版本，Snoopee 直接把数据发给 Requester，同时给 Home Node 发一个不带数据的响应。非Fwd版本，Snoopee 把数据回给 Home Node，再由 Home Node 转交给最初的请求者。

首先是数据获取型，这类 Snoop 的主要目的是从别的 RN-F 那里“借”或“抢”一份最新的数据过来。

SnpOnce / SnpOnceFwd

目的：只想读一次，不打算长期持有。

行为：希望 Snoopee（被监听者）提供最新数据，但不改变 Snoopee 的 Cache 状态。

SnpClean / SnpCleanFwd / SnpShared / SnpSharedFwd / SnpNotSharedDirty / SnpNotSharedDirtyFwd

目的：获取一份clean状态（SnpClean/SnpCleanFwd）或Shared状态（SnpShared/SnpSharedFwd）或SharedClean状态（SnpNotSharedDirty/SnpNotSharedDirtyFwd）的副本。

要求：Snoopee 操作后不能处于 Unique（独占）态，必须进入 shared状态，至于是处于clean还是dirty状态由事务类型和具体操作决定。比如SnpClean后, snoopee相应缓存行一定是clean状态；snpshared只是最普通的snoop，对snoopee后续缓存行是否clean没有特殊要求；snpNotSharedDirty设计初衷是不允许数据在多个节点之间以Dirty形式共享，因此假如snoopee原本该副本是Dirty的，必须写回变成clean。

SnpUnique / SnpUniqueFwd

目的：为了写数据。

后果：这是最强势的 Snoop。它要求所有 Snoopee 必须把本地 Cache 设为 Invalid（无效），并将最新数据交出来。

SnpPreferUnique / SnpPreferUniqueFwd

假如被snp到的snoopee正在对该地址进行exclusive访问，则snoopee不会把状态改为Invalid，只是降级为shared，也即，请求者最终只能拿到shared状态的数据。假如被snp到的snoopee没有在进行exclusive访问，则snoopee会把状态改为invalid，并且返回unique状态的数据。

该事务的出现是为了优化Exclusive Access流程而设计，防止引发频繁的重试，浪费总线带宽。一方面，保护正在进行的锁（如果snoopee即将完成写回（STREX），SnpPreferUnique允许它保留缓存，从而让它的锁操作成功）。另一方面，如果两个核都在抢锁，它允许他们先进入Shared状态，而不是不停地把对方设为Invalid。最后，SnpPreferUnique一般会和SnpQuery配合使用。SnpQuery会观察哪个核持有独占权，从而帮助HN决定何时升级权限。

其次是状态维护与清理型。这类Snoop 不一定是为了获取数据，更多是为了同步状态或清理脏数据。

SnpCleanShared

要求 Snoopee 把脏数据（Dirty）写回，但写回后可以保留一份 Clean 的备份。

SnpCleanInvalid:

要求 Snoopee 把脏数据交出来，然后自己进入 Invalid 状态。常用于内存清理或掉电前的准备。

SnpMakeInvalid:

最暴力：直接要求 Snoopee 丢弃数据并设为 Invalid。即便你是 Dirty 数据也不要了（通常是因为别处有全覆盖的写操作）。

再次是Stash型。这是 CHI 协议中非常有特色的类型，用于提升性能。Stash 是一种“推荐”机制。

SnpStashUnique / SnpStashShared:

HN 告诉 RN-F：“我这儿有一份数据，我觉得你待会儿可能会用，你要不要？” 如果 RN-F 已经有这份数据，就忽略这个请求。如果没有，但确实想要，它会在 Snoop Response 里带一个“Data Pull”请求，像 ReadUnique 或 ReadNotSharedDirty 一样把数据拉过去，保留一份Unique或者Shared状态的副本。如果 RN-F 此时很忙或者缓存满了，可以拒绝这个 Stash。

SnpUniqueStash

与SnpStashUnique只是换了个次序，但是语义不同。SnpUniqueStash的核心是Unique，是强制性的；而SnpStashUnique的核心是Stash，是建议性的。

SnpStashUnique类似一个“顺风车”操作。

逻辑： “如果你（Snoopee）没这行数据，我建议你拿一份 Unique 态的；如果你已经有了，哪怕是 Shared 态，也请保持现状，不要为了变 Unique 而去踢掉别人。”
为什么不能改状态： 因为 Stash 是为了加速。如果为了让 Snoopee 变 Unique 而触发了失效操作或复杂的总线交互，反而可能导致 Snoopee 停顿（Stall），违背了性能优化的初衷。

SnpUniqueStash可以理解为强制的“腾位子”+建议“再拉回来”。

这个 Snoop 通常是由一个写请求（如 WriteUnique）触发的，但这个写请求带了 Stash 提示。

逻辑： 1. 第一步（强制）： “我现在（作为 Home Node）必须把你的缓存作废（Invalidate），因为有别人要改这行数据。” 2. 第二步（建议）： “但我知道你过会儿可能还要用，所以在把你踢出去的同时，我允许你发一个 Data Pull，等我这边改完了，你再把新数据拉回去。”
状态变化： Snoopee 必须从任何状态变回 Invalid。

SnpMakeInvalidStash

核心在于MakeInvalid，顺便建议Stash。应该与SnpUniqueStash做区分。

SnpUniqueStash可以理解为“我要改，但我需要你的最新值”。这个 Snoop 通常由 ReadUnique 或 CleanUnique 触发。

逻辑： “我要把你的缓存变无效。但是，如果你手里的是脏数据（Dirty），它是系统里最新的，你必须把它交出来给我，否则数据就丢了。”
流程： 1. Snoopee 收到请求。 2. 如果有 Dirty 数据，通过 Response 发送数据给 Home。 3. 状态变为 Invalid。 4. 根据 Stash 建议，Snoopee 可以发起 Data Pull。

SnpMakeInvalidStash可以理解为“我要全覆盖，你手里的不重要了”。这个 Snoop 通常由 WriteUniqueFull（全行写）触发。

逻辑： “我要把你的缓存变无效。而且，不管你手里是不是脏数据，我这边马上就要写入一整行全新的数据覆盖掉它。所以，你直接丢弃（Discard）你的数据，不要往总线上发，浪费带宽。”
流程：
1. Snoopee 收到请求。
2. 即使有 Dirty 数据，也直接抹除。
3. 状态变为 Invalid。
4. 发送不带数据的 Response。
5. 根据 Stash 建议，Snoopee 可以发起 Data Pull。

最后是辅助功能型，包括SnpQuery和SnpDVMOp。

SnpQuery:

只问不调：这只是为了探测（Probe）某个 RN-F 到底有没有这行数据，以及是什么状态。它严禁改变 Snoopee 的状态，也不触发数据返回。HN可以在没有RN要求它的情况下自行发这个SnpQuery请求来探查某个缓存行的状态。这在处理 Exclusive（排他性访问） 流程时非常有用。

SnpDVMOp:

用于分发虚拟内存管理指令（如 TLB Invalidate）。它不操作普通 Cache 数据，而是同步 MMU 的状态。暂略

CHI支持的其他事务（DVM相关事务和PrefetchTgt事务）

DVM相关事务

暂略

PrefetchTgt

RN直接向SN发起的请求，建议但不强制SN从片外存储中prefetch一些数据，SN可以忽略，RN也不需要任何response，发完请求就可以直接deallocate这个请求。

如果SN中同一个地址被某些Read Request访问到，那PrefetchTgt不得影响这些正常的Read Request.
